3.4 LOPA保护层分析与SIL定级

3.4 LOPA保护层分析与SIL定级

本节摘要：保护层分析（LOPA）把事故场景放进洋葱般的保护层模型：初始事件频率乘以各独立保护层的失效概率，与可容忍风险对照，反推出安全仪表功能必须达到的完整性等级（SIL）。本节完整走一遍算例：从 HAZOP 的一句"建议装联锁"，算到"SIL 2、PFD 小于千分之一"。

HAZOP 留下一句"建议加装低流量联锁"，采购部门随即面对灵魂拷问：买普通的行不行？还是要高可靠性的？便宜的和贵的差价数倍，"可靠"到底要可靠到什么数字？LOPA（Layer of Protection Analysis）就是回答这个问题的：**把场景的频率一层层乘过所有独立保护层，看看剩下的风险离可容忍线差多少，差多少就要求联锁补多少。**它用半定量的颗粒度，在 HAZOP 的定性判断与全面 QRA 的重装计算之间架了一座桥。

一、洋葱模型：一层层剥开的保护层

一个事故场景从初始事件到最终伤害，中间通常叠着几道洋葱皮：工艺设计（本质安全）、基本过程控制系统（BPCS）、报警与人工干预、安全仪表功能（SIF，即联锁）、释放阀等机械保护、围堰与防火堤、最后是应急响应。LOPA 对每层只关心两件事：它是不是独立的（不依赖其他层的失效或成功，尤其不能共用传感器、电源、维护班组），以及它够不够格当 IPL——经验门槛是风险削减因子（RRF＝1/PFD）至少 10，即失效概率不超过 0.1。

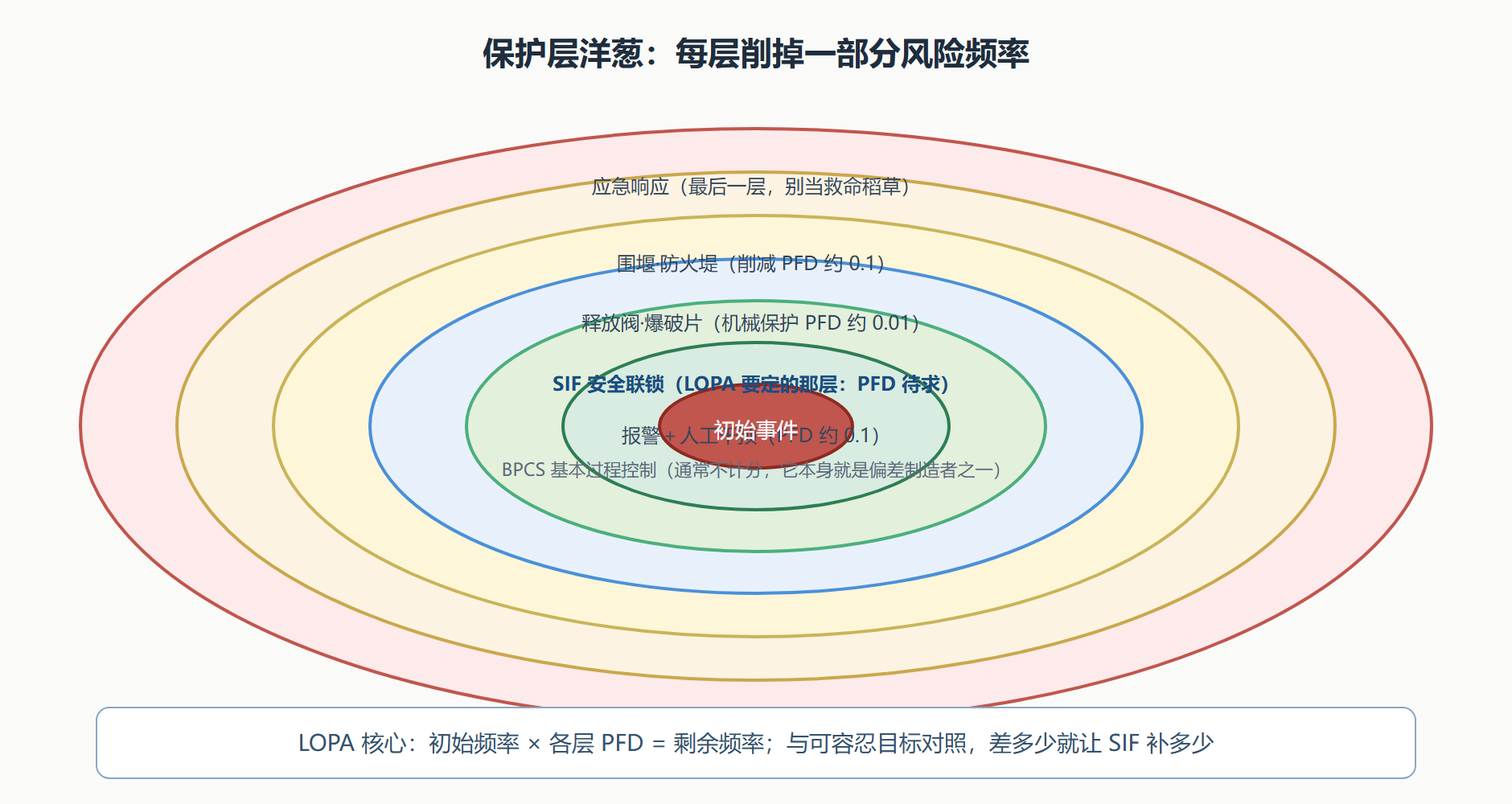

图：LOPA 保护层洋葱模型

二、完整算例：从频率到 SIL 等级

接着 3.3 的 HAZOP 场景算。**场景：反应釜进料中断导致干烧，可能超压破裂伤及控制室人员。**按七步走：

第一步，初始事件及频率：进料中断（泵跳停、滤器堵）频率取行业数据＋装置修正，f₀＝0.1 次/年（约十年一遇）。

第二步，后果定级：超压破裂在控制室方向可致人员死亡，属"严重后果"，公司风险矩阵要求该场景的事故频率低于 1×10⁻⁴ 次/年（万年一遇）才可容忍。

第三步，盘点 IPL：报警＋人工干预，有效（有充足响应时间窗、有独立仪表通道），RRF＝10，即 PFD＝0.1；围堰在控制室方向不削减人员伤亡，不计；释放阀按设计只对超压泄放，对干烧温升路径不可靠，不计——LOPA 最大的价值就是逼你逐层追问"这层真的挡得住这个场景吗"。

第四步，算缺口：现有削减后频率 f₁＝0.1×0.1＝1×10⁻² 次/年。目标 1×10⁻⁴，还差 100 倍。

第五步，求 SIF 要求：所需 RRF＝1×10⁻²÷1×10⁻⁴＝100，即 SIF 的 PFD_avg 必须优于 1/100＝0.01。

第六步，查 SIL 等级：对照 IEC 61511 的四档表——

所需 RRF＝100，落在 SIL 2 档的下边界，稳妥的定级结论是 SIL 2（工程惯例：落在边界上取高不取低）。

第七步，落实为硬件与运维要求：SIL 2 意味着整套回路——变送器、逻辑控制器、切断阀——要按标准做冗余与验证：典型配置为分开的测量点＋故障时导向安全的逻辑＋部分行程测试的切断阀；日常则绑定检验测试周期（如每年一次全行程试验），因为 PFD 是"平均"值，不测试的联锁，PFD 会随时间劣化到不可信。SIL 不是一个证书，是一套被测试周期养着的可靠性承诺。

三、边界与忠告

LOPA 的边界：它一次只处理一个场景（不像 FTA 处理组合逻辑）；IPL 数量上限通常取三到四层（更多层的乘积已不可信）；不处理多初始事件的复杂耦合。它的主要风险是"数层不当"——把不独立的层当 IPL 计分（同一变送器既给报警又给联锁，等于一层皮算两次），或者把没有响应时间支撑的人工干预算成有效屏障。每个 IPL 都要过三关：独立性、有效性（RRF≥10）、响应时间够用，缺一不可。

忠告三条：目标频率（可容忍准则）必须先于分析由公司层面书面确定，分析中途现定目标是自欺；LOPA 是团队活动，至少要有工艺、仪表、安全三方在场，仪表工程师对"这层能不能独立"有一票否决般的话语权；SIL 验证不是终点——安装后的功能测试记录、失效回报，才是那个 PFD 数字每年还成立的证据。

LOPA 的全部精髓可以压成一句话：**风险缺口有多大，保护层就补多硬。**它把"提高重视"翻译成"这套联锁的 PFD 必须做到千分之一以下、每年全行程测试一次"——数字可以争论，但从此争论发生在证据上。

常见追问：SIL 定级的三个边缘问题

问题：SIL 定高了会怎样？

定级偏高不是"更安全"的同义词，而是真金白银的浪费与新的麻烦：SIL 3 回路的硬件冗余、认证仪表与检验成本可达 SIL 1 的数倍；高等级联锁还更"敏感"，误跳车率随冗余上升，装置频繁非计划停车本身引入新的开车风险。LOPA 的纪律恰恰在于按缺口定级、落在边界取高不取低、但不无依据拔高——定级是被风险目标倒逼出来的，不是越多九越安心。

问题：谁来验证 SIL 真的达到了？

三级验证：设计阶段做功能验证（投运前逐项试验联锁动作）；运行期做周期性验证测试（按设定的检验测试间隔做全行程或部分行程试验，记录实测数据）；管理层面做功能安全审计（定期核查测试记录、旁通台账与失效率统计与 PFD 假设是否还吻合）。审计发现"实际失效率比设计假设差一个量级"并不罕见——那一刻起，当年的 LOPA 结论失效，需要重新算账。

问题：报警与人工干预一定能算 IPL 吗？

不一定，这是 LOPA 里最容易作弊的一层。三个条件缺一不可：报警通道与联锁独立（不能共用同一个变送器）；操作员有充分的响应时间（从报警到事故的时间窗要数倍于人的感知判断动作时间）；有明确的操作规程与培训支撑。审计中大量"报警＋人工" IPL 被判无效——时间窗只有几十秒、报警淹没在噪声里，都让这层保护停留在纸面上。

本节要点回顾

• LOPA 七步：定初始频率→后果定级→盘点 IPL→算剩余频率→求缺口 RRF→查 SIL 表→落实硬件与测试周期。
• IPL 三关：独立、有效（RRF≥10）、响应时间够；不独立的层计分即作废整场分析。
• 本例结论：f₀＝0.1/年、报警人工 RRF＝10、目标 1×10⁻⁴/年 → 需 SIF RRF＝100 → SIL 2。
• SIL 是运维承诺：PFD_avg 靠按周期的功能测试维持；没有测试记录的联锁，其等级只是图纸上的数字。

至此，"算清失效路径"的四件工具配齐。路径都算清了，接下来就是把物理世界武装起来——第 4 章按人、机、环、管四道防线，讲对策体系怎么搭。
