守则生效之后，电波的第一段通勤发生在发射机内部与馈线里。本节承接第一章的波阻抗概念，回答一个看似电路、实则波动的问题：当导线长度与波长可比时，"电压电流沿导线传播"意味着什么。学完本节，你会算反射系数与驻波比，会设计四分之一波长阻抗变换器，也会看懂那张让无数微波工程师又爱又怕的史密斯圆图——它不过是反射系数平面穿了件极坐标的外衣。下一节我们把边界从双线换成金属空管，看波导如何给波立规矩。

一、为什么需要分布参数思维

工频电路里导线长度远小于波长，同一时刻全线电压处处相同，基尔霍夫定律够用。微波频段完全不同：300 MHz 对应波长一米，一段半米长的电缆已经是"长线"，线上各点电压相位各不相同。此时导线自身的串联电感与并联电容再也不能 lump 成几个集总元件——每一小段导线都同时是电感器、电容器、电阻器，波就在这种分布参数的泥泞里一步一步往前挪。

设单位长度电感 L、电容 C、电阻 R、电导 G，对一小段线写基尔霍夫定律并取极限，得到电报方程：

∂V/∂z = −(R + jωL)I，∂I/∂z = −(G + jωC)V

无耗情形（R = G = 0）下两式合并，正是第一章的波动方程，传播常数 β = ω√(LC)，波速 1/√(LC)，而线上电压与电流之比定义为特性阻抗 Z₀ = √(L/C)——它与线长无关、只由横截面结构与材料决定，是这条"通勤管道"的身份证号。

二、反射系数、驻波比与阻抗变换

波沿线前进，遇到阻抗失配处（负载 ZL ≠ Z₀）就要"分家"：一部分功率被负载接收，另一部分原路反射。反射系数 Γ = (ZL − Z₀)/(ZL + Z₀) 完整描述这场分家，入射与反射波叠加形成驻波，相邻波节相距半个波长，驻波比 VSWR = (1 + |Γ|)/(1 − |Γ|)。|Γ| = 0 是完美匹配的理想出勤；|Γ| = 1 是全反射的死局。工程上常用回波损耗 −20lg|Γ| 表述：回波损耗 20 dB 意味着反射功率只有入射的百分之一。

沿线回看，阻抗随位置旋转：距负载 l 处的输入阻抗为

Zin = Z₀·(ZL + jZ₀·tan βl)/(Z₀ + jZL·tan βl)

每隔半个波长，阻抗自我重复一圈；每隔四分之一波长，阻抗完成一次"倒数变换"——Zin = Z₀²/ZL。这条性质正是四分之一波长变换器的原理：在 50 欧系统与 100 欧负载之间插入一段 70.7 欧、四分之一波长的线，就能把失配拉回匹配。

# 反射系数、驻波比与四分之一波长变换器核算
import numpy as np

Z0, ZL = 50.0, 100.0
Gamma = (ZL - Z0) / (ZL + Z0)
vswr = (1 + abs(Gamma)) / (1 - abs(Gamma))
print(f"直接对接：反射系数 {Gamma:.3f}，VSWR {vswr:.2f}，回波损耗 {-20*np.log10(abs(Gamma)):.1f} dB")

Zt = np.sqrt(Z0 * ZL)            # 变换段特征阻抗
f0 = 2.4e9
lam0 = 3e8 / f0
seg_len = lam0 / 4
print(f"变换段阻抗 {Zt:.1f} 欧，长度 {seg_len*1e3:.1f} mm")

# 扫频看带宽：偏离中心频率后匹配如何恶化
Zin = []
for f in [2.2e9, 2.3e9, 2.4e9, 2.5e9, 2.6e9]:
    beta_l = 2*np.pi*f/3e8 * seg_len
    zin = Zt*(ZL + 1j*Zt*np.tan(beta_l))/(Zt + 1j*ZL*np.tan(beta_l))
    g = abs((zin - Z0)/(zin + Z0))
    Zin.append((f/1e9, (1+g)/(1-g)))
print("各频点 VSWR：", [f"{fb:.1f}GHz:{v:.2f}" for fb, v in Zin])
# 输出示例：中心处完美匹配，偏移 200 MHz 后 VSWR 已明显抬头
​

跑完这段会话会看到典型的窄带特征：中心频点 VSWR 精确等于 1，偏离一成频率就涨到 1.2 以上。四分之一波长变换器是"点频匹配"的教科书工具，宽频带场合要改用渐变线或多节切比雪夫变换器——带宽从来是要用结构复杂度去换的。

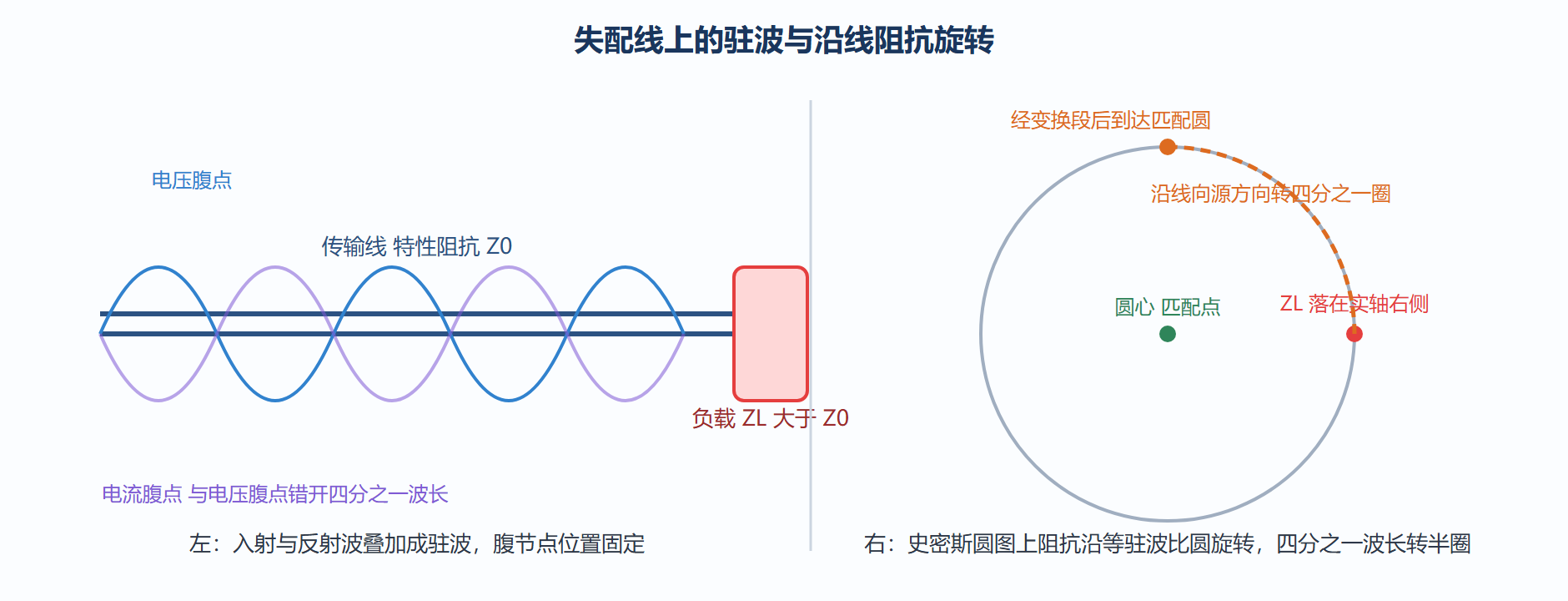

驻波图像与四分之一波长倒数变换

三、史密斯圆图：反射系数平面的图算术

圆图的本质极简：横轴实部、纵轴虚部的复平面上，|Γ| ≤ 1 的单位圆内每一点就是一个归一化阻抗。把等电阻线与等电抗线画出来，恰好是一族相切的圆——这张图把"沿线走一段距离"翻译成"绕等驻波比圆转一个角度"，把"并联一个电容"翻译成"沿等电导圆挪一段弧"。在没有计算器的年代它是微波工程师的手算神器；今天仿真软件比比皆是，圆图依然是理解匹配过程的最好教练：你会直观看到匹配网络的每个元件如何把负载点一步步"押送"到圆心，也会立刻明白为什么串联元件沿等电阻圆走、并联元件沿等电导圆走。

工程实践里三条经验值得抄进值班手册：其一，匹配元件尽量靠近负载放置，传输线在失配段会把反射功率白白烧在损耗里；其二，务必看带宽而不看单点，"中心频点完美、两侧稀烂"的匹配在实际系统里等于没做；其三，连接器与焊点的不连续性在高频下自己就是一个寄生阻抗，预算要提前留给它们。

四、高频问答

特性阻抗五十欧是自然规律吗

不是，是谈判结果。同轴系统中，空气介质同轴线的功率容量在阻抗约三十欧时最大，损耗在约七十七欧时最小，五十欧是两者的折中；七十五欧则继承自天线与电视分配对低损耗的偏好。工程标准从来是多目标权衡的历史沉淀，理解出处才知道什么时候可以偏离它。

驻波比多少算"能用"

没有绝对线，看器件的脾气。功放输出端对负载失配极敏感，VSWR 常要求小于 1.5 甚至 1.2；接收前端容忍度稍宽，2.0 是常见的入场线；测试仪表的校准面则要求 1.1 级别。失配的真正代价要按"反射功率占总功率比例"折算：VSWR 2 对应反射功率约百分之十一，VSWR 3 则超过百分之二十五——放大器看到的是这个，不是那个比值本身。

无耗线上的"半个波长重复"有什么用处

用处大得隐蔽：其一，调试时无法在同一物理位置测量的场合，可以沿着线挪半个波长的整数倍，阻抗读数不变；其二，短路线与开路线在相差四分之一波长处互换身份（短路变开路），射频电路里大量"短路线当电感、开路线当电容"的用法由此而来；其三，谐振短截线的输入阻抗在半波长处循环，为滤波器设计提供了周期性响应的原理基础。

传输线的损耗从哪来，怎么写进链路预算

两笔账。导体损耗来自趋肤效应：频率越高，电流越挤在导体表面厚度按频率平方根收缩的薄层里，单位长度电阻随频率的平方根爬升——同轴电缆手册里损耗曲线在高频端上翘的形状就是它。介质损耗来自填充材料的损耗角正切，随频率近似线性增长，在印制板上常是主导项。量级感受：常规 FR4 板材上的微带线在吉赫频段每十厘米要吃掉零点几分贝，普通同轴电缆在两吉赫每米零点二分贝上下，低损耗板材与半刚电缆能省下一半以上。预算里的纪律是损耗按频段最差点取值、按线缆总长累加，还要给连接器与弯折留出余量——发射端多花的每一分贝，都可以从这根"漏气的管道"里省回来。

本节要点回顾

• 电报方程：分布参数下电压电流满足波动方程，特性阻抗 Z₀ = √(L/C) 只由截面结构决定。
• 反射与驻波：Γ 由负载与 Z₀ 的失配决定，驻波比与回波损耗是同一件事的两种说法。
• 四分之一波长变换：Zin = Z₀²/ZL 的倒数变换性质，是点频匹配的标准工具，带宽有限。
• 史密斯圆图：反射系数平面的极坐标化身，串联走等电阻圆、并联走等电导圆，看图即懂匹配轨迹。

下一节把通勤场所从双线换成空心金属管：没有内导体的波导如何传波？截止频率这道闸门是怎么来的？
