2.2 规则波导与空腔谐振器

上一节的双线系统靠电报方程就能应付，但当频率升到毫米波、双线的辐射损耗与介质损耗开始失控时，工程师把波请进了空心金属管。本节用第一章的边界条件严格求解这个约束问题：金属壁封出的不是一条路，而是一整个模式家族，每个模式都有各自的截止频率——低于它的频率根本进不了门。谐振腔则是波导的两端封死版，波在困局中反复自我叠加，挑出离散的谐振频率并长时间储能。学完本节，"单模窗口""群速度""品质因数"将从名词变成你能动手计算的对象；旧版教程中周期结构与慢波系统的内容也并入本节末尾一并交代。下一节我们把金属管压扁，看印制板上的微带线如何折中。

一、模式的由来：边界条件挑出来的解

在均匀波导中沿 z 轴传播的场解形如 exp(jωt − γz)，把横向场用纵向分量表达后代回亥姆霍兹方程，问题化为求横向截面上的本征值问题：只有特定的传播常数 γ 与特定场分布的组合才能同时满足四壁的边界条件。每一种允许的组合叫一个模式，分两大类：横电模 TE（纵向无电场）与横磁模 TM（纵向无磁场）。矩形波导的主模 TE10 电场沿窄边均匀、沿宽边半个正弦——"10"即宽边方向驻立的半波数。

截止现象是本征值问题的直接推论。对矩形波导（宽边 a、窄边 b），各模式的截止频率为

fc = (c/2)·√((m/a)² + (n/b)²)

低于 fc 的频率对应的 γ 是纯实数——场指数衰减，波成了倏逝场（1.2 节的旧相识）；高于 fc 才有实传播常数。几何尺寸直接翻译成频率闸门，这就是波导同时充当"传输线"与"高通滤波器"的原因。

# 矩形波导模式截止频率与单模窗口核算
import numpy as np

c = 3e8
a, b = 22.86e-3, 10.16e-3       # X 波段标准波导 BJ-100
modes = {}
for m in range(0, 4):
    for n in range(0, 4):
        if m == 0 and n == 0:
            continue             # TEM 模在空心波导中不存在
        fc = c/2 * np.sqrt((m/a)**2 + (n/b)**2)
        modes[f"TE{m}{n}" if n >= 0 else ""] = fc
        modes[f"TM{m}{n}"] = fc  # TM 模 m、n 均从 1 起

for name, fc in [("TE10", modes["TE10"]), ("TE20", modes["TE20"]),
                 ("TE01", modes["TE01"]), ("TM11", modes["TM11"]),
                 ("TE11", modes["TE11"])]:
    print(f"{name} 截止频率 {fc/1e9:6.2f} GHz")

f_lo, f_hi = modes["TE10"]/1e9, modes["TE20"]/1e9
print(f"单模窗口：{f_lo:.2f} 至 {f_hi:.2f} GHz，宽度 {(f_hi-f_lo):.2f} GHz")
​

对 BJ-100 波导，TE10 截止约 6.56 GHz，TE20 约 13.1 GHz——中间这段倍频程就是 X 波段雷达与卫星链路最爱的单模窗口。把 a 改小再跑一遍：整个模式家族整体上移，这就是"波导尺寸定频段"的全部秘密。

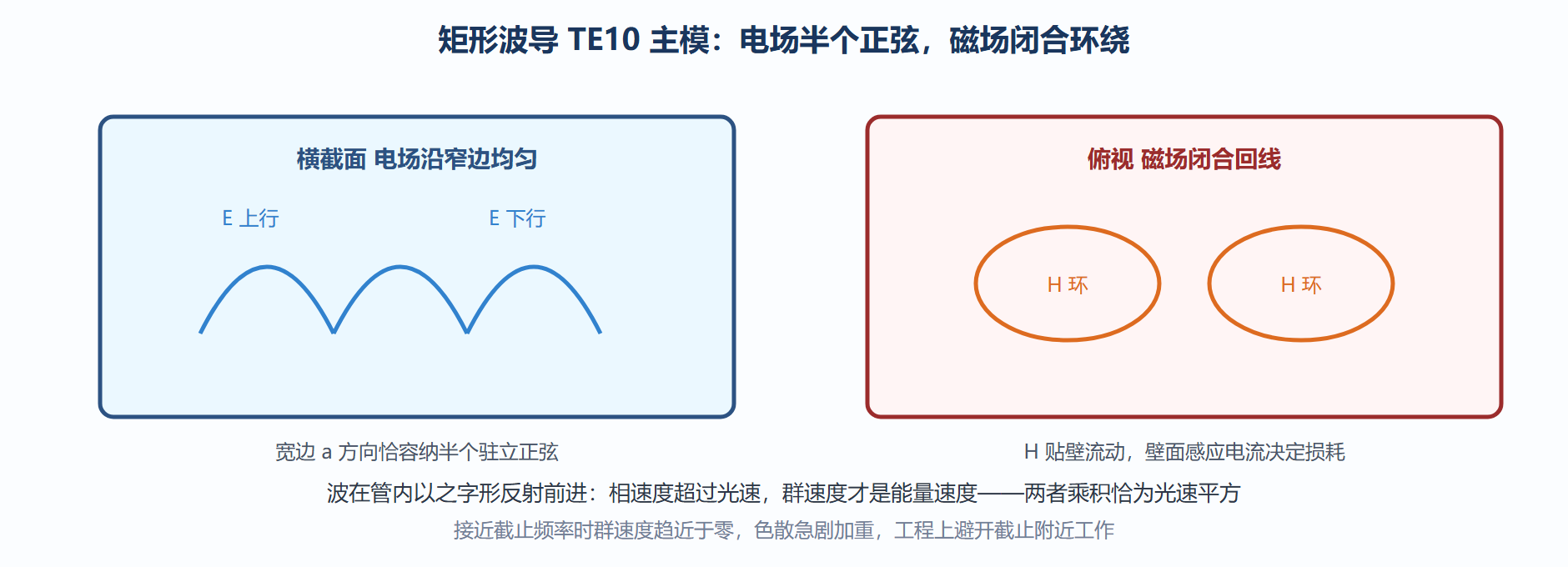

矩形波导 TE10 主模的场结构

二、波导里的速度把戏与色散

波导模式有个反直觉的性质：沿之字反射前进的波，其波前在轴向的相速度 v_p = c/cosθ 大于光速——别慌，这不违反相对论，因为携能的群速度 v_g = c·cosθ 小于光速，两者乘积恰为 c²。频率越接近截止，之字越陡，群速度越慢、色散越重：一个脉冲的不同频率分量到达时间被拉得越来越开。工程铁律因此诞生：工作频率选在截止频率一点五倍以上，既留单模余量又躲开色散重灾区。第4章讲电离层传播时，"低于截止频率的波被弹回来"会换一副面孔重新出现——短波能环球飞行，靠的正是电离层的"天然波导截止"。

三、空腔谐振器：困住波的高脚杯

把一段波导两端用金属板封死，波就被彻底困住，只能在离散频率上形成驻波振荡——这就是谐振腔，微波世界的 LC 回路终极形态。它的核心指标是品质因数 Q = ω·储能/耗散功率：Q 越高，腔内振荡维持越久、滤波器的选择性越尖。耗散主要来自壁面电流的欧姆损耗（趋肤效应管辖），所以高 Q 腔内壁镀银、表面抛光到微米级。谐振频率由腔体尺寸与模式决定，类似圆柱腔的 TE011 模 Q 值可达数万，是微波炉的谐振源、原子钟的存贮腔、加速器高频系统的储能心脏。

超导腔把这场储能竞赛推到极致：超导铌腔的 Q 可超十的十次方量级，粒子加速器用它把束流能量顶到高能前沿；量子计算里的超导谐振腔则反过来用低耗储能放大微弱的量子信号——第8章量子无线电一节会再遇到它们。

慢波结构速记：行波管等器件需要波"减速"到与电子同步，办法是让波走周期性弯路——螺旋线、梳齿结构本质是给波加了空间周期，基波相速被人为压低。周期加载带来的另一个副作用是通带与阻带交替出现（布拉格反射），这正是滤波器与频率选择表面的原理雏形。

四、高频问答

圆波导和矩形波导怎么选

矩形波导的极化固定、单模窗口宽，是馈线系统的默认选项；圆波导损耗略低、便于旋转连接（极化旋转与转动关节），但存在极化简并——两个正交极化的同模波可以同时存在并互相耦合，工程上要么用椭圆度控制锁定极化，要么接受它作为旋转关节的工作原理。长距离馈线（天线塔上）常用圆波导，机柜内部走矩形。

为什么微波炉的门上有很多小孔却不漏微波

孔阵是高通的频率选择表面：孔径远小于波长（十二厘米）时，微波把它当连续金属膜反射，几乎不穿透；而光波（波长零点几微米）畅通无阻，你可以隔着门看清食物。这正是 2.2 节"结构尺寸与波长比决定行为"的日常演示——厨房里的频率选择表面。

谐振腔的耦合强弱怎么权衡

耦合探针或耦合环把能量送进腔里，耦合太弱腔"充不上电"、太多能量反射回来，耦合太强则外部负载把腔拖宽、品质因数下跌。临界耦合的定义就是反射为零的工作点——腔吸收全部入射功率。调谐振腔时盯着反射凹陷，把凹陷拉到最深，就是在找这个临界点。

拿到一段没贴标签的波导，怎么快速估出它干活频段

量宽边。TE10 的截止频率只有一个公式：fc = c/(2a)，宽边一半光速除进去即可。宽边 22.86 毫米，截止频率约六点五六吉赫——这是 X 波段标准波导的经典尺寸，配上近倍频程的单模窗口（次高模 TE20 的截止在宽边更窄或频率翻倍处才开闸），其常用工作段落在八点二到十二点四吉赫。反过来做设计也一样：先定工作频段的最低频率，把它乘二当截止，宽边尺寸随之锁定。这条心算规则是波导工程师的量尺，毫米波频段选波导时，从维数到频段一秒对答——比查手册快，也比记型号稳。

本节要点回顾

• 模式家族：边界条件把波导中的场解离散成 TE、TM 模式，各有截止频率，几何尺寸决定频率闸门。
• 单模窗口：TE10 与次高模之间通常有倍频程量级的单模带宽，是微波系统的黄金通勤段。
• 速度与色散：相速度可超光速而群速度恒不超光速，两者乘积为 c²；近截止区色散加重，工程上留足余量。
• 谐振腔：封闭边界带来离散谐振与高 Q 储能，Q 由壁面损耗决定，是微波源、滤波器与加速器的核心部件。
• 慢波结构：周期性加载压低相速实现波与电子同步，代价是通阻带交替——同一机理反向利用即频率选择表面。

下一节回到工程最常用的平面战场：印制板上的微带线如何在"半场自由、半场约束"里求生存。
