2.4 介质波导、光纤与非互易器件

2.4 介质波导、光纤与非互易器件

金属管道与平面铜箔之外，通勤还有无金属方案：介质自身足够"劝留"波——全反射把场困在高折射率核心里，光纤因此能横跨大洋而不损耗到没影。本节承接 2.2 的模式概念处理介质边界下的导波，再给光纤的色散账本算细账；最后引入本章唯一的"特殊材料"角色——磁化铁氧体。普通材料对波的行为与方向无关，而铁氧体在直流磁场偏置下呈现张量磁导率，让隔离器与环流器获得单向通行权，这是整个微波频段最接近"魔法"的器件族。学完本节，第二章通勤结束，第3章电波将正式发车。

一、全反射的胜利：从介质板到光纤

1.2 节讲过全反射与倏逝波：波从光密射向光疏、超过临界角时，能量被完全反射回光密介质，界面外的倏逝场不带走功率。把一块介质板无限延伸，让波以超过临界角的角度在两个表面间反复弹跳——波就被"拴"在板内沿轴向行进了，这就是介质波导，一种没有金属壁的波导。它的模式同样离散：横向驻立的条件挑出有限的导模族，模次越高场越向包层外溢。

光纤是圆柱化的介质波导：高折射率纤芯（n1）外套低折射率包层（n2）。收光能力由数值孔径 NA = √(n1² − n2²) 描述，它决定光纤能接受的最大入射圆锥角。光纤有两类导行模式：多模光纤芯径粗（几十微米），不同模式路径长短不一，脉冲被拉宽（模式色散），适合短距；单模光纤芯径细到几微米，只留一个模式，色散只剩材料与波导项，长途骨干全部是它。

# 光纤数值孔径、临界角与色散预算估算
import numpy as np

n1, n2 = 1.468, 1.462             # 典型单模光纤
NA = np.sqrt(n1**2 - n2**2)
theta_c = np.degrees(np.arcsin(n2/n1))
theta_max = np.degrees(np.arcsin(NA))
print(f"数值孔径 {NA:.4f}，纤芯内临界角 {theta_c:.2f} 度，外部接受角 {theta_max:.2f} 度")

# 色散账本：材料色散主导，展宽决定最大传输速率
D_mat = 17.0        # ps每nm每km，1550 nm 波段典型材料色散系数
lam_width = 0.1     # nm，窄线宽激光器
L = 100.0           # km
spread = D_mat * lam_width * L
print(f"百公里色散展宽约 {spread:.1f} ps")
bit_rate = 0.7 / (spread*1e-12)   # 粗略判据：比特周期大于展宽
print(f"对应粗略速率上限约 {bit_rate/1e9:.1f} Gbps（未做色散补偿时）")
​

百公里无补偿时速率上限在几十 Gbps 量级，而现代干线动辄单波数百 Gbps——差距靠色散补偿光纤与数字均衡补齐。这个算例揭示了工程链条的常态：物理极限给出下限约束，系统技术一层层把性能顶回去。

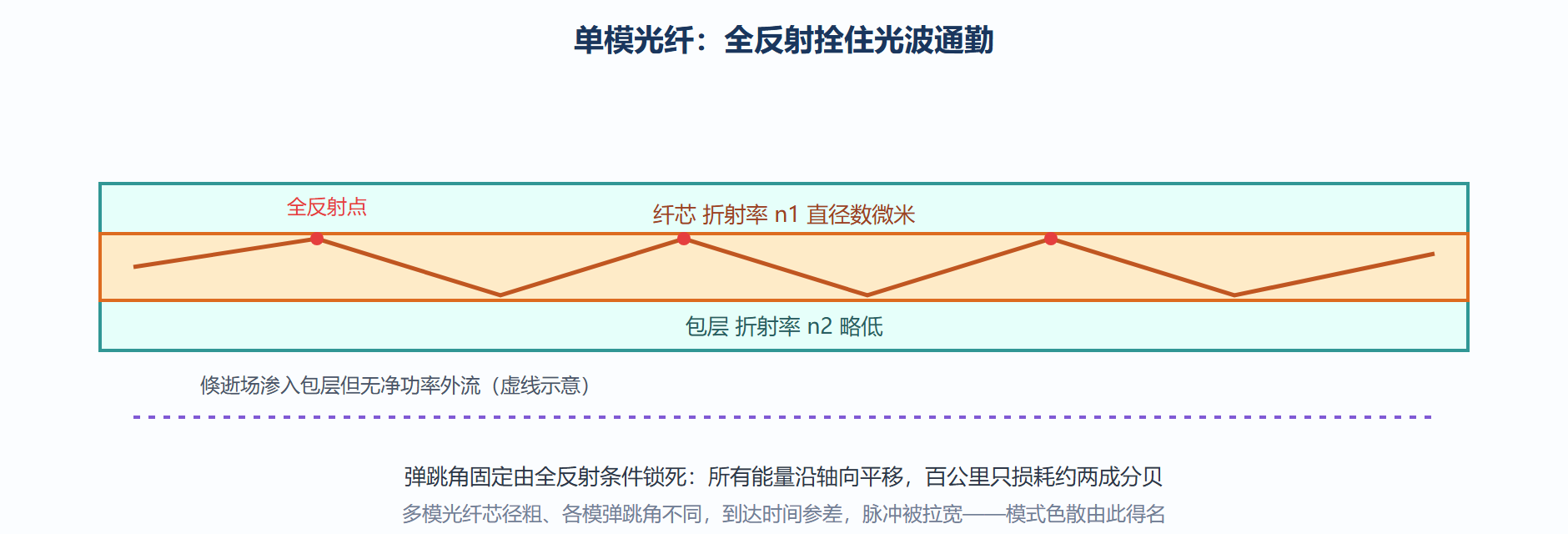

光纤中的全反射通勤路径

二、光纤色散账本与无源 cousins

限制光纤容量的色散分三项：模式色散（多模独有）、材料色散（折射率随波长变化，长波长处有零色散点）、波导色散（部分场在包层中行进、感受更低的有效折射率）。系统设计常把零色散波长挪到 1550 nm 低损窗口（色散位移光纤），或在收端用色散补偿模块抵消累积色散。与光纤同族的无源器件还有介质谐振器：一块高介电常数的陶瓷小柱，靠介电边界困住振荡，Q 值上万而体积只有金属腔的几分之一——手机基站滤波器的体积革命一半归功于它；介质基板里的表面波（2.3 节的"小偷"）本质也是介质波导，天线罩与频率选择表面设计中必须把它算进来。

三、铁氧体：让波学会单行

前三节的材料——金属、介质、光纤——都有一个共同点：对波的行为与传播方向无关，正向反向解同一副模样（互易性）。磁化铁氧体打破了这个默认。铁氧体是磁性陶瓷，在直流偏置磁场作用下，其磁导率成为张量：微波磁场的旋转分量与电子自旋进动耦合，正旋与反旋看到的磁导率不同。线极化波可分解为两个反向旋转的圆极化分量，穿过铁氧体后两分量相速不等，合成极化面随传播距离旋转——法拉第旋转。关键是：这个旋转方向由偏置磁场决定而与传播方向无关，于是"正向穿过去转 45 度、反射回来又转 45 度"变成总共转 90 度——回波被旋到了吸收片方向，这就是隔离器让信号单行的全部机关。

环流器是同一原理的三口版：从 1 口进的波只去 2 口，从 2 口进的只去 3 口，方向由偏置磁场一拧即换。雷达收发共用一根天线的系统里，环流器是标配守门员——发射时保护接收机不被自己人烧掉。铁氧体相移器还曾是相控阵雷达的主力移相元件，靠改变偏置电流电控波束，响应比机械移相快几个量级。

需要清醒的是铁氧体的代价：偏置磁铁的重量、温度稳定性、以及插入损耗的先天存在（典型零点几分贝）。能用互易方案解决的地方，工程师通常不肯背上这块磁铁——器件选择永远是用物理性质换系统指标的谈判。

四、高频问答

隔离器接反了会怎样

单行证反向不生效：信号几乎全通、隔离失效，功率放大器的输出直灌前级。隔离器是有方向的器件，外壳上的箭头不是装饰——安装反接是机房排障里真实存在的"全链路无输出"原因，排查时第一个看的就是它。

光纤既然靠全反射，弯折了为什么还断信号

弯曲把局部入射角压到临界角以下，该处的全反射失效，场向包层泄漏；宏弯损耗对弯曲半径极其敏感，这是光纤冷接与盘纤要求半径的原因。微弯则是轴向的微小起伏反复激励包层模，长期把能量一点点漏光——光缆施工规范里的每一条半径要求，背后都是全反射条件被破坏的账。

铁氧体器件为什么怕温度

张量磁导率依赖电子自旋的进动，温度改变材料的饱和磁化强度，谐振频率随之漂移，隔离度与插损全面退化。机房里铁氧体器件的温控与老化筛选，就是在买"参数不搬家"的保险。

单模光纤的芯径九微米是怎么定的

不是拍出来的，是归一化频率卡出来的。圆柱波导的归一化频率 V = 2πa·NA/λ（a 为芯半径），V 大于二点四零五时第二个模族（LP11）开闸，光纤不再是单模。把 1550 纳米波长、零点一四量级的数值孔径代进去反推，芯半径必须压到四微米出头——九微米级芯径就是这么来的。这个设计的连带后果也要认账：芯太细，光斑尺寸与模场直径在微米级，熔接的对准公差以零点一微米计，耦合进激光器还要靠透镜扩束；好在芯径与波长的尺寸关系让波导色散可控可调，零色散点能被设计挪到 1310 纳米附近——尺寸、单模、色散三本账，本质上花的是同一笔几何预算。

本节要点回顾

• 介质导波：全反射与倏逝场共同拴住波，介质波导与光纤的模式同样离散，导模场部分外溢于包层。
• 光纤色散：模式、材料、波导三项色散合计决定脉冲展宽与速率上限，补偿技术把物理极限一层层顶回去。
• 介质谐振器：介电边界困振荡，高 Q 小体积，是基站滤波器小型化的功臣。
• 非互易机制：偏置磁场下的张量磁导率让正反旋分量相速不同，法拉第旋转与方向解耦，隔离器与环流器由此单行。
• 工程权衡：非互易器件以重量、温漂与插损为代价换取单向性，只在系统必需处使用。

第二章通勤到此结束：电波已在传输线、波导、微带与光纤里完成了全部热身。下一章它终于抵达发车平台——天线，正式把能量交给自由空间。
