2.3 微带线与平面传输结构

2.3 微带线与平面传输结构

波导虽好，却没法焊在印制板上。现代射频系统真正的通勤主干是微带线：一条印在介质基板上的金属带，配上一整面接地铜箔，构成"金属与介质各半"的混合结构。本节承接 2.2 的模式语言，处理这种开放边界的准TEM模式：它没有严格意义上的截止频率、可以用电路直觉近似，却也因此带着辐射损耗与色散的小尾巴。学完本节，你能手算常用微带线的特征阻抗，知道什么频段开始不放心，也懂了功分器、耦合器这些平面器件的几何原理。下一节我们把金属彻底请出场，看全反射如何在介质里养出无金属的导波结构。

一、结构即性格：开放边界带来的折中

微带线的截面一目了然：介质基板（厚度 h、相对介电常数 εr）托着一条宽 w 的导体带，下面整面接地。与封闭波导不同，它的场一半住在介质里、一半散在空气中，边界条件不再能"圈养"出纯 TE 或 TM 模——严格解是混合模式，且存在辐射与表面波泄漏。但当基板很薄（h 远小于波长）时，纵向场分量极小，场近似为准TEM模式：2.1 节的电报方程与阻抗语言照常适用，只是参数要按"等效介电常数"修正。

等效介电常数 εe 介于 1 与 εr 之间，反映场在空气与介质间的分配。工程界广泛使用 Hammerstad 型经验公式：宽线（w/h 大于 2）时 εe ≈ (εr+1)/2 + (εr−1)/2·(1+12h/w)^(−1/2)，特征阻抗相应为 Z₀ = √(μ/εe)/（导带宽度修正项）。不必背公式——重要的是理解方向：线越宽阻抗越低、场越多留在介质里，εe 越接近 εr；线越细阻抗越高、场越漏到空气里，εe 越接近 1。

# 微带线特征阻抗与有效介电常数的工程估算
import numpy as np

def microstrip(w, h, er):
    u = w / h
    ee = (er + 1) / 2 + (er - 1) / 2 / np.sqrt(1 + 12 / u) + 0.02*(er-1)*u**-2
    if u <= 1:
        z0 = 60/np.sqrt(ee) * np.log(8/u + u/4)
    else:
        z0 = 120*np.pi/(np.sqrt(ee)*(u + 1.393 + 0.667*np.log(u + 1.444)))
    return z0, ee

er, h = 4.4, 1.6e-3                # FR4 基板 1.6 mm
for w_mm in [0.3, 1.0, 2.5, 4.0]:
    z0, ee = microstrip(w_mm*1e-3, h, er)
    lam_g = 3e8/2.4e9/np.sqrt(ee)  # 导波波长
    print(f"线宽 {w_mm:4.1f} mm：Z0={z0:6.1f} 欧  εe={ee:.2f}  导波波长 {lam_g*1e3:.1f} mm")
​

在普通 FR4 上凑 50 欧大约要三毫米宽的走线——这就是射频板上射频走线明显比数字走线粗的原因。把基板换成 εr 约 10 的高频陶瓷，同样 50 欧只需细得多的线，尺寸随之缩小，代价是损耗变大：FR4 的损耗角正切在高频段明显吃亏，这是板材选型永恒的权衡。

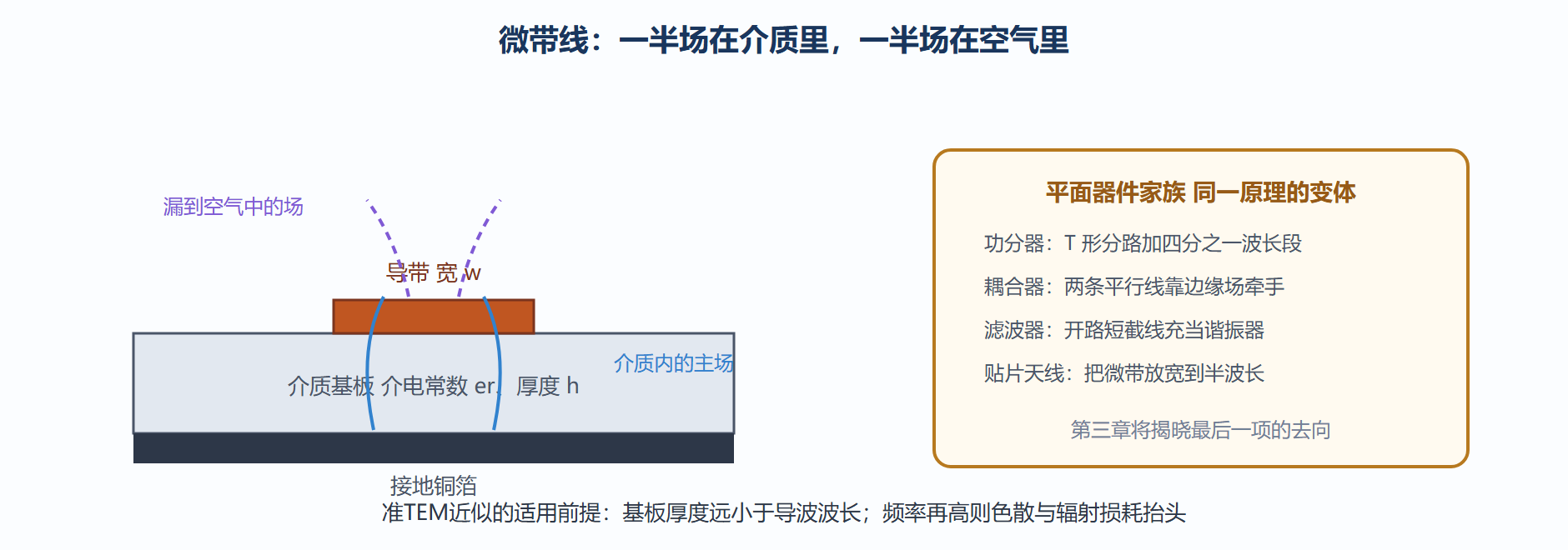

微带线结构与场分布示意

二、损耗三兄弟与不连续性陷阱

微带线的损耗由三部分构成，预算时分开记账：介质损耗（基板分子极化跟不上场变化，损耗角正切直接决定）、导体损耗（趋肤效应使电流集中在导带边缘与接地板表面，粗糙基板还会让实际路径变长、损耗加倍）、辐射损耗（开放结构免不了向外漏波，不连续处尤甚）。此外还有寄生模抑制问题：基板太厚或 εr 太高时，表面波模式（2.4 节光纤的老本行）会在板内悄悄传走能量，让测量结果莫名变差。

不连续性是平面电路的头号隐形杀手。拐角、T 形分叉、线宽跳变、过孔，每一处都会引入额外的电感或电容，在高频下积累成可观的失配。工程对策是把不连续性"算成等效元件"补偿：拐角切角抵消寄生电容、T 形结加延长线补偿参考面。这些补偿值背后全是 2.1 节的阻抗语言——分布参数世界里没有"只是一段线"这回事，任何几何变化都是电路事件。

三、设计流程：从参数到版图

一次典型的微带设计走这样的流程：确定板材（εr、损耗角正切、板厚）与目标阻抗；用经验公式或算得的特征阻抗反解线宽；核算导波波长以确定四分之一波长段长度；评估损耗与功率容量（大功率场合要算电流密度）；最后把所有不连续性补偿进版图。下例把 2.4 GHz 的四分之一波长变换段走完整个流程：

# 2.4 GHz 四分之一波长变换段设计速算
import numpy as np

er, h = 4.4, 1.6e-3
f0 = 2.4e9

def microstrip(w, h, er):
    u = w/h
    ee = (er+1)/2 + (er-1)/2/np.sqrt(1+12/u)
    z0 = 60/np.sqrt(ee)*np.log(8/u+u/4) if u <= 1 else \
         120*np.pi/(np.sqrt(ee)*(u+1.393+0.667*np.log(u+1.444)))
    return z0, ee

# 求阻抗 70.7 欧所需的线宽（对分搜索）
lo_w, hi_w = 0.05e-3, 8e-3
for _ in range(40):
    mid = (lo_w + hi_w)/2
    z0, _ = microstrip(mid, h, er)
    lo_w, hi_w = (mid, hi_w) if z0 < 70.7 else (lo_w, mid)

_, ee = microstrip(mid, h, er)
lam_g = 3e8/f0/np.sqrt(ee)
print(f"70.7 欧变换段线宽 {mid*1e3:.2f} mm，εe={ee:.2f}，四分之一波长 {lam_g/4*1e3:.2f} mm")
​

这类手算的价值不在精度（最终以仿真与实测为准），而在"开工前心中有数"：知道线宽量级、知道版图尺寸、知道哪里该留补偿余量，评审时才能一眼看出版图里的硬伤。

四、高频问答

为什么射频板上总要留成片的接地铜箔

接地铜箔不是"凑数的地"，而是传输结构的另一半：微带线的场有一半在导带与地板之间，地板不连续，线的特性阻抗就跟着抖。成片地铜还缩短了每一条信号的回流路径（1.1 节位移电流的回路管理），压低环路面积，让辐射与串扰一起下降。开槽、断地的版图在射频段等于在线上串了一个看不见的电感。

50 欧走线下面铺一层高介电常数的材料会怎样

等效介电常数上升、阻抗下降、导波波长缩短——原本匹配的线变得失配，四分之一波长段的电长度也全部漂移。这就是为什么射频板严禁在关键走线下方随意叠层或贴标签：介电环境的任何改动都是电路事件，评估必须回到阻抗与电长度两个参数上重算。

功分器与耦合器怎么选

功分器把功率按比例分成多路、输出之间隔离有限，适合馈电分配；定向耦合器按主线与耦合线的边缘场耦合取样一小份功率且方向明确，适合功率监测与反射测量。要"分"用功分器，要"看"用耦合器——两者的端口定义完全不同，混用是新手常见事故。

本节要点回顾

• 准TEM近似：薄基板上微带线可按电报方程处理，等效介电常数介于 1 与 εr 之间，宽线低阻抗、细线高阻抗。
• 损耗记账：介质损耗看损耗角正切，导体损耗看趋肤与表面粗糙度，辐射损耗集中在不连续处。
• 不连续性补偿：拐角切角、T 形结补偿参考面，任何几何变化在高频下都是电路事件。
• 设计闭环：板材定参数，公式定线宽，导波波长定长度，仿真与实测收口——手算负责方向感。

下一节把金属彻底请出场：介质自身的全反射如何养出光纤与介质谐振器，磁化铁氧体又凭什么给微波颁发单行证。
