5.1 雷达截面与散射机制分区

5.1 雷达截面与散射机制分区

上一章电波在路上奔波，本节开始研究它撞见目标之后的账目：入射波在目标表面感应出电流与磁化，这些感应源再辐射——散射——其中返回原方向的分量就是雷达回波。雷达截面（RCS）把"目标回波有多强"压缩成一个可测的等效面积；散射三区（瑞利、米氏、光学）则按波长与目标尺寸之比把散射行为分成性格迥异的三段。旧版教程中瑞利、米氏与光学区散射一节的内容并入本节集中讲授。学完本节，你能从量纲与标度律判断任何目标的"雷达存在感"，也能理解隐身设计为什么专挑某个区下手。下一节进入绕射与逆问题。

一、RCS：一个面积的物理学

雷达截面的定义：σ = 4π·(返回接收方向的散射功率密度)/(入射功率密度)，单位平方米。它的物理含义是"一块假想的各向同性反射板的面积——它把入射功率全向散射，在接收方向产生的密度与真实目标相同"。注意它不是目标的几何面积：一架翼展十几米的战斗机，其正面 RCS 可以小于一平方米；一只金属角反射器巴掌大，RCS 却能上万平方米。RCS 由波长、姿态、材料与极化共同决定，同一目标在不同频段、不同角度下可以判若两机。

几个标定值值得背诵：三面角反射器 σ = 4πa⁴/λ²（a 为边长）——尺寸四次方、频率平方增长，海上的 navigation 浮标与训练靶球全靠它刷存在感；金属平板法向反射 σ = 4πA²/λ²，镜面反射比漫反射凶得多，这就是外形隐身要躲开法向入射的原因；瑞利区的金属球 σ = 9π⁵D⁶/λ⁴——尺寸六次方标度，雨滴在厘米波段基本隐形、在毫米波段集体显形，毫米波雷达的"雨衰"一半是这批六次方小妖的集体贡献。

二、三区分界：同一样的目标，三种性格

按尺寸参量 ka（k = 2π/λ，a 为特征尺寸）划分：ka < 1 为瑞利区，目标整体被均匀激励，散射像一个小偶极子，σ ∝ f⁴——频率每翻一倍回波增十二分贝；1 < ka < 10 为米氏（谐振）区，目标各部分贡献互相干涉，RCS 随频率剧烈振荡，如同一台随机调谐的谐振腔；ka > 10 为光学区，散射由局部镜面点与边缘绕射主导，RCS 由散射中心求和，对姿态极其敏感——转几度，亮斑换位，回波可以差出几十分贝。

# 金属球散射三区的 RCS 标度律
import numpy as np

D = 0.05                                    # 直径五厘米的金属球
f = np.array([0.1, 0.3, 1, 3, 10, 30])*1e9  # 从超高频到毫米波
lam = 3e8/f
k_a = np.pi*D/lam
sigma_rayleigh = 9*np.pi**5 * (D/2)**6 / lam**4     # 瑞利近似
sigma_optic = np.pi*(D/2)**2                        # 光学区：几何投影面积
sigma = np.where(k_a < 0.5, sigma_rayleigh, sigma_optic)
for fi, ka, s in zip(f, k_a, sigma):
    region = "瑞利" if ka < 0.5 else ("米氏" if ka < 10 else "光学")
    print(f"{fi/1e9:5.1f} GHz  ka={ka:6.2f}  {region}区  RCS≈{10*np.log10(s):6.1f} dBsm")
​

同一颗五厘米的球，在高频端回波比低频端高出约二十分贝——低频雷达"看不见"的小目标，毫米波雷达眼里已是显眼包。这条标度律同时解释了隐身飞机为什么怕米波雷达（谐振区里外形设计失灵）与毫米波为什么擅长探测小目标与雨区。

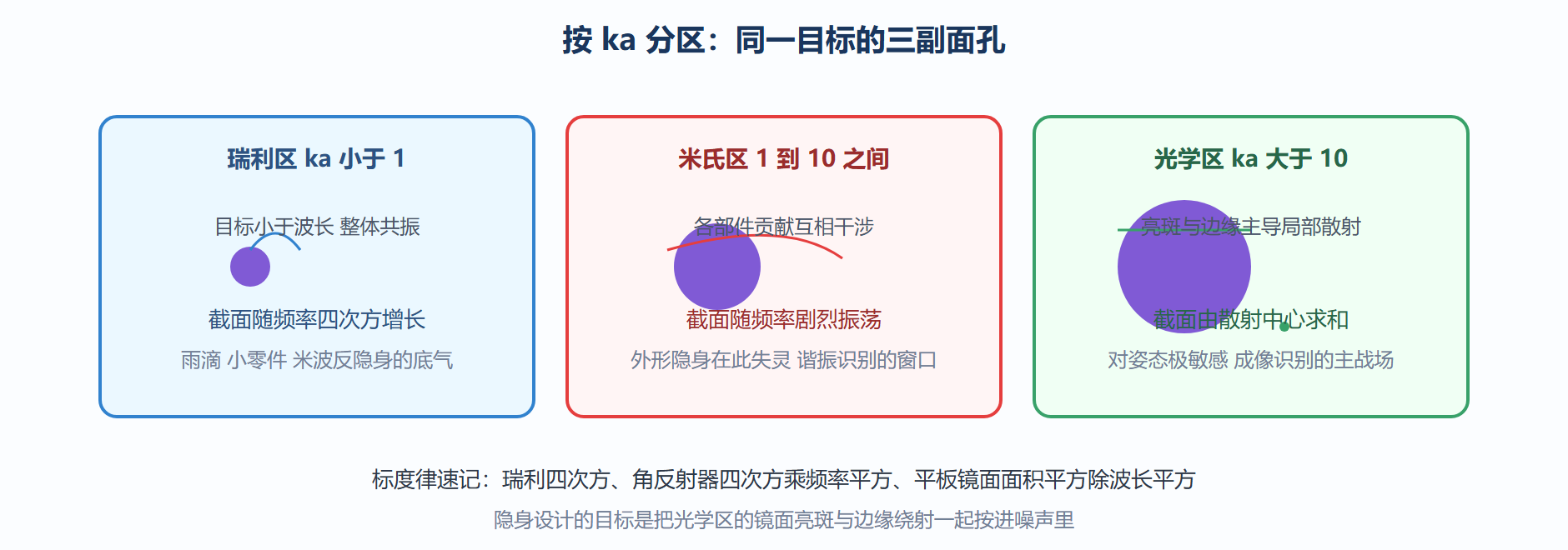

散射三区的性格分野

三、从标量到特征：散射中心的语言

光学区的目标回波可以分解为一组"散射中心"的相干和——镜面点（法向正对雷达的平滑表面）、边缘绕射（机翼前后缘）、爬行波（绕过柱面的表面波）、行波与腔体（进气道是战斗机正面最强的镜面腔）。这种分解是两方面技术的共同语言：正向的隐身设计逐个消灭亮斑（斜面化外形让镜面避开威胁方向、进气道用 S 弯与吸波衬层熄灭腔体镜面、边缘锯齿打散绕射同相叠加）；反向的目标识别从回波里估计散射中心的位置与类型（一维距离像、二维像、极点特征），把"发现"升级为"认出"。旧版目标识别机制的内容在此并入：识别的本质是拿散射中心的几何指纹去比对目标库，谐振区特征（极点不随姿态变）是低频识别的理论依仗。

四、高频问答

校准球为什么是靶场的"砝码"

光学区的金属球回波有解析解：σ = πa²，与频率、姿态全无关——直径半米的球恒定交出零点二平方米、约负七 dBsm 的回波。雷达标定就是把这只球吊在已知距离上，用已知答案反推整条接收链路的标尺。米氏区它失效（谐振振荡），所以标定球要按"周长远大于波长"选尺寸与频段——砝码也有适用范围。

隐身外形为什么看起来全是斜板拼接

因为光学区的头号敌人是法向正对的镜面亮斑。把表面斜置三十度以上，镜面反射被调离雷达来向，只剩边缘绕射可控——外形隐身的全部要领就是"别让任何一块面板与威胁方向成法向"。代价立竿见影：斜板与斜板的夹角稍不留神就是直角，角反射器效应在个别姿态上爆发；米波频段（波长与整机同量级）整个光学区假设崩塌，外形魔术失效。隐身与反隐身的攻防，本质上是在"目标算大还是算小"这条分界线上拉锯。

一维距离像凭什么能"认出"目标

宽带雷达把目标沿视线方向切开，回波包络上的一串峰就是散射中心的距离投影——机头腔体、进气道、翼尖各占一个峰位。峰位间距是目标的几何指纹，与姿态缓变；把距离像与目标库比对，识别就从"有一个回波"升级为"这是一架什么机型"。它也会撒谎：姿态转几十度，峰位重排，所以工程上要积累一段姿态弧的像序列再下结论——识别是统计作业，不是一眼定案。

角反射器凭什么用几十厘米的体积刷出上百平方米的回波

几何诡计：三块互相垂直的金属板把入射波反射三次，出射方向恰好与来向平行——能量原路奉还，等效于一块正对雷达的大口径平板。三面角反射器的峰值截面约等于 4π 乘以边长四次方再除以三倍波长平方：边长三十厘米、十吉赫时约三十八平方米（十五点八 dBsm）——救生艇挂一只小角反射器，就能在雷达屏幕上活成一条大船。同一个几何反过来就是威胁：任何直角凹角（桥栏、墙角、双面板夹角）都是天然的角反射器，隐身平台设计里"消灭直角"的军规由此而来。

平板的镜面闪光电算得有多快

一条公式：σ = 4πA²/λ²。一平方米平板在十吉赫（波长三厘米）下约二十五平方米折四十一 dBsm——投入面积平方、频率平方的双平方回报，比同面积的角反射器还猛。斜置三十度，法向偏离把主瓣甩向来向之外，正对方向的回波能掉几个数量级；这就是隐身外形"斜面军规"的定量出处，也是 6.4 节平板算例的同一张底片。

本节要点回顾

• RCS 定义：返回方向的散射功率密度与入射密度之比乘 4π，是等效面积而非几何面积。
• 三区性格：瑞利区频率四次方标度、米氏区剧烈振荡、光学区由散射中心主导且姿态敏感。
• 标定器件：角反射器以小体积刷大回波，平板法向镜面是隐身外形第一号敌人。
• 频率的战略意义：米波看穿外形隐身，毫米波看见小目标与雨，频段选择本质是选择散射区。
• 散射中心：镜面、边缘、爬行波、腔体四类亮斑，既是隐身的猎杀清单，也是识别的指纹库。

下一节处理散射的两个进阶话题：能量如何拐过棱角照亮阴影区，以及如何从回波倒推出目标的影像——绕射理论与逆散射成像。
