2.1 尺度效应:小到极致,规则重写 本节摘要:尺度效应是尺度边界的物理内核:表面积与体积之比随尺寸缩小而爆炸,强度转由缺陷统计接管,量子效应在亚十纳米区登场。本节用三组可运行的演算把"规则在哪一点上更换"讲清楚,为 2.2 与 2.3 节的工艺选择提供物理依据。 从一根玻璃棒说起 把窗玻璃切下细条,弯一点点就断;把同样的玻璃拉成纤维,却能弯出明显弧度还不断。材料没变,变的是尺寸——这件事在十八世纪就有人记录,但直到二十世纪断裂力学成熟才被讲透:玻璃的断裂由表面缺陷决定,缺陷尺寸有分布,试样越小,撞上大缺陷的概率越低,实测强度就越接近理论值。这就是尺度效应最经典的标本:性质不是材料的固有常数,而是材料与尺寸的联合结果。
本节摘要:尺度效应是尺度边界的物理内核:表面积与体积之比随尺寸缩小而爆炸,强度转由缺陷统计接管,量子效应在亚十纳米区登场。本节用三组可运行的演算把"规则在哪一点上更换"讲清楚,为 2.2 与 2.3 节的工艺选择提供物理依据。
把窗玻璃切下细条,弯一点点就断;把同样的玻璃拉成纤维,却能弯出明显弧度还不断。材料没变,变的是尺寸——这件事在十八世纪就有人记录,但直到二十世纪断裂力学成熟才被讲透:玻璃的断裂由表面缺陷决定,缺陷尺寸有分布,试样越小,撞上大缺陷的概率越低,实测强度就越接近理论值。这就是尺度效应最经典的标本:性质不是材料的固有常数,而是材料与尺寸的联合结果。
在加工语境里,尺度效应决定了一件更实际的事:当设计把结构推进到微纳尺度,工程师手里的块体经验全部要重新标定。强度表、导热率、熔点、电阻率,这些在宏观设计中可以放心引用的"材料常数",到了纳米区都成了随尺寸变化的变量。不理解这一点,工艺开发就会陷入"什么都没改、良率却莫名下滑"的迷雾——其实改的是尺寸本身。
尺度效应的第一推动力是几何:长度缩到十分之一,面积缩到百分之一,体积缩到千分之一,于是表面积与体积之比放大十倍。用演算把这件事放到加工尺度上。
# 表面积体积比随尺度的变化:正方体,边长 L # SA/V = 6 / L(单位:每米) for L, name in [(0.01, "1 厘米的块"), (1e-6, "1 微米的颗粒"), (100e-9, "100 纳米的颗粒"), (5e-9, "5 纳米的颗粒")]: print(f"{name}: 表面积体积比 = {6 / L:.3e} 每米") # 输出: # 1 厘米的块: 表面积体积比 = 6.000e+02 每米 # 1 微米的颗粒: 表面积体积比 = 6.000e+06 每米 # 100 纳米的颗粒: 表面积体积比 = 6.000e+07 每米 # 5 纳米的颗粒: 表面积体积比 = 1.200e+09 每米
从厘米块到五纳米颗粒,表面积体积比放大了七个数量级。表面原子占比随之飙升:五纳米的颗粒里,大约每两三层原子中就有一层直接暴露在表面。后果链条是:表面原子配位不全、能量高 → 表面扩散与催化反应剧烈 → 熔点显著下降(几纳米的金颗粒熔点可比块体低数百开尔文)→ 烧结、团聚、热稳定性问题在低温区提前出现。做纳米粉体、纳米薄膜的人头疼的"活性太强不好存",根子全在这条几何比例上。
第二推动力是缺陷统计。工程材料的实测强度远低于理论键强,因为总有大缺陷存在;试样越小,含大缺陷的概率越低。用最简化的统计模型算一笔账:按统计强度理论,同种材料两组试样的强度之比,近似等于体积比开模数次方的倒数(脆性材料模数通常在五到十之间)。
# 缺陷统计强度演算:强度比 = 体积比的(负 1/模数)次幂 m = 5.0 # 脆性材料(如玻璃、陶瓷)的统计模数,取常见偏低值 ratio = 1e9 / 1e0 # 大试样 10 亿立方毫米 对 小试样 1 立方毫米 strength_ratio = ratio ** (1.0 / m) print(f"小试样强度约为大试样的 {strength_ratio:.1f} 倍") m_steel = 20.0 # 塑性金属缺陷敏感度低,模数高 print(f"同样体积比、金属模数下:{ratio ** (1.0 / m_steel):.1f} 倍") # 输出: # 小试样强度约为大试样的 63.1 倍 # 同样体积比、金属模数下:2.1 倍
两个结果对照着看才有味道。脆性材料的小试样强度可以放大几十倍——纳米线、微柱实测强度逼近理论值就是这条统计规律的极限表现;塑性金属因为缺陷钝化、对大缺陷不敏感,尺寸效应就温和得多。落到工艺上,这条规律解释了微纳器件设计中大量"反直觉"现象:微米级的陶瓷微结构敢承受宏观设计中绝不敢给的应力;反过来,宏观测试报告里的许用应力,拿到微结构上直接用就是巨大的浪费。第 4 章讲硬脆材料加工时,塑性域去除条件同样建立在这套尺寸效应上。
第三推动力在更小的尺度上。两个特征门槛值得记住:一是导电电子的平均自由程,金属里通常在几十纳米量级——线宽一旦小于它,电子在运动中反复撞壁,表面散射把电阻率推高,十纳米级的铜互连实测电阻率可达块体的数倍,芯片功耗预算因此恶化;二是隧穿特征长度,一至二纳米——栅介质再薄下去,电子直接穿墙,关不严的晶体管漏电失控。把门槛放进演算里感受一下:
# 特征门槛对照:线宽是平均自由程的多少倍 l_em = 39e-9 # 室温铜中导电电子平均自由程的量级 for w in [100e-9, 40e-9, 20e-9, 10e-9]: n = w / l_em tag = "表面散射尚可忽略" if n > 2 else ("开始显著" if n > 1 else "表面散射主导") print(f"线宽 {w * 1e9:.0f} 纳米: 自由程倍数 {n:.1f} → {tag}") # 输出: # 线宽 100 纳米: 自由程倍数 2.6 → 表面散射尚可忽略 # 线宽 40 纳米: 自由程倍数 1.0 → 开始显著 # 线宽 20 纳米: 自由程倍数 0.5 → 表面散射主导 # 线宽 10 纳米: 自由程倍数 0.3 → 表面散射主导

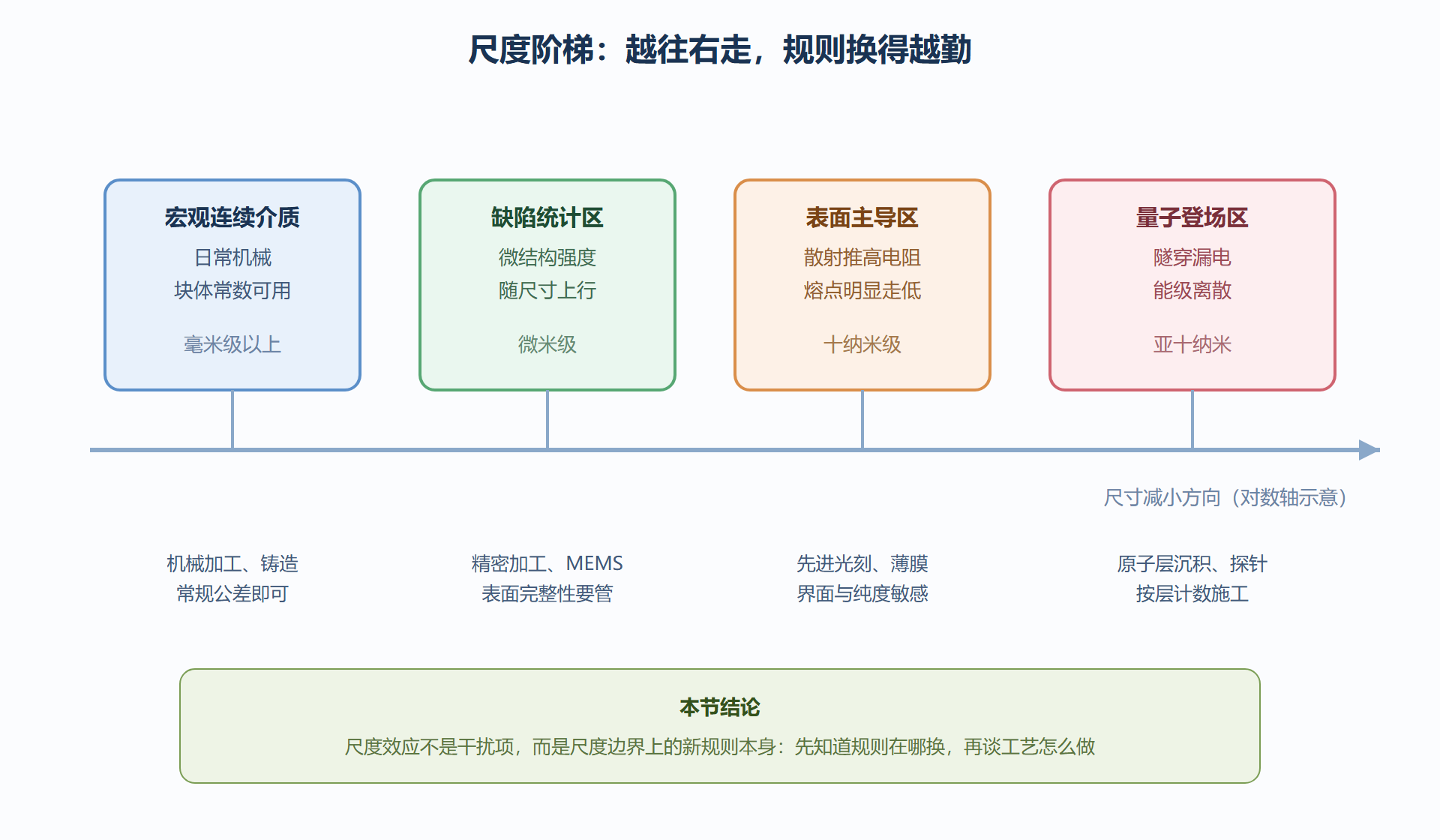

三个量级门槛叠在一起,就得到下面这张"规则更换地图"。它也是全章的底层参照:2.2 节的光刻为什么在十纳米区如履薄冰、2.3 节的原子层沉积为什么按原子层计数,答案都在这张表里。
| 特征尺寸区 | 主导物理 | 设计与工艺的应对 |
|---|---|---|
| 毫米到宏观 | 连续介质力学、块体常数 | 常规设计手册直接可用 |
| 微米区 | 缺陷统计开始起作用,表面占比可感 | 小试样强度修正、表面完整性管理 |
| 十纳米区 | 表面散射、尺度律全面接管 | 电阻率按尺寸修正,热预算收紧 |
| 亚十纳米区 | 量子隧穿、能级离散 | 栅介质厚度卡在隧穿门槛,器件物理重构 |

下一节进入尺度边界的正面战场:波长卡住分辨率,那就改光学、改图形、改材料,一条条绕过去。
