2.2 光刻与刻蚀：在波长以下钻探线宽

本节摘要：光刻的分辨率受衍射限制，但衍射公式里有三个可压缩的变量：波长、数值孔径、工艺因子。本节讲清产业如何把这三者逐一逼到极限——浸没、多重图形化、极紫外——并用可直接运行的演算算出分辨率、焦深与刻蚀选择比，说明"波长以下钻探"的每一纳米都是有工程账单的。

光不是刻刀，为什么还能画线

先说清光刻在干什么。它并不直接刻材料，而是一次"翻拍"：把设计图形翻拍到涂在晶圆上的光敏胶上，再用刻蚀把胶上的图形转移到下面的材料里。真正的材料去除发生在刻蚀一步；光刻负责告诉刻蚀"刻哪里、别刻哪里"。于是尺度的接力棒传到两处：胶上的图形要多细，取决于曝光系统的分辨本领；材料里的图形要多准，取决于刻蚀的方向性与选择比。

分辨本领的账本由衍射写成。光通过镜头口径必然扩散，口径越大、波长越短，扩散越弱。把这句话写成公式，就是光刻行业最核心的一行字：最小线宽等于工艺因子乘以波长、再除以数值孔径。工艺因子反映胶材料、照明方式的综合水平；数值孔径反映镜头收集光的角度能力。公式平凡，威力在于三个变量都能挤：波长从四百多纳米挤到十三点五纳米，数值孔径从零点三挤到一点三五，工艺因子从零点八挤到零点二七——每个因子的挤压都是一代设备与材料革命。

三次关键的挤压

第一次挤压：浸没。 空气的折射率是一，光在镜头与晶圆之间的路被空气限制着。把最后一片镜头与晶圆之间换成纯水，折射率一点四四，数值孔径随即可突破一——这是"浸没式光刻"的全部原理，朴素得像把眼睛贴进水里看东西。代价是一串新的工程问题：水流均匀性、温度梯度、胶面污染，每一个都够养活一个研究组。

第二次挤压：多重图形化。 当单次曝光的分辨率撞墙，就分几次曝光、拼出更细的图形。代表性做法是自对准双重图形化：先做出间隔较大的图形，在图形侧壁沉积一层薄膜再刻掉原始图形，间隔直接减半。分辨率翻倍，工序数、成本、套刻误差也翻倍——这是用钱和时间换线宽的典型交易。

第三次挤压：换波长。 极紫外光刻把波长直接砍到十三点五纳米。这里没有魔法，只有一堆被迫重构的工程：这种波长被一切材料强烈吸收，于是透镜不能用了，改用多层膜反射镜；光不能在空气里走，整个光路进真空；光源改为激光轰击锡液滴产生的等离子体辐射；胶、掩膜、量测全部重新发明。第 6 章讲真空装备时还会回到它的腔体。

动手算：分辨率与焦深的账

# 光刻分辨率与焦深演算：CD = k1 * 波长 / NA；DOF = k2 * 波长 / NA 的平方
configs = [
    ("干式深紫外，数值孔径0.93", 193e-9, 0.93, 0.35),
    ("浸没式深紫外，数值孔径1.35", 193e-9, 1.35, 0.27),
    ("极紫外，数值孔径0.33", 13.5e-9, 0.33, 0.32),
    ("高数值孔径极紫外，0.55", 13.5e-9, 0.55, 0.27),
]
for name, wl, na, k1 in configs:
    cd = k1 * wl / na
    dof = 0.5 * wl / na ** 2          # k2 取 0.5 的常用近似
    print(f"{name}: 分辨率约 {cd * 1e9:.1f} 纳米, 焦深约 {dof * 1e9:.0f} 纳米")
# 输出：
# 干式深紫外，数值孔径0.93: 分辨率约 72.6 纳米, 焦深约 112 纳米
# 浸没式深紫外，数值孔径1.35: 分辨率约 38.6 纳米, 焦深约 53 纳米
# 极紫外，数值孔径0.33: 分辨率约 13.1 纳米, 焦深约 62 纳米
# 高数值孔径极紫外，0.55: 分辨率约 6.6 纳米, 焦深约 22 纳米
​

这张表里藏着光刻最尖锐的矛盾：分辨率与焦深是一对跷跷板。数值孔径放大，分辨率变好，焦深却按平方反比坍缩——高数值孔径方案焦深只剩二十纳米出头，比很多胶层的厚度还小。这意味着晶圆表面任何纳米级的平整度偏差、任何聚焦噪声，都会把图形拖出焦外。为什么量产线的平整洁净标准苛刻到那种程度、为什么对焦系统要做成每张曝光动态补偿，账都在这一行公式里。顺便注意极紫外那行的反常：波长骤减让它在数值孔径小得多的情况下仍拿到十三个纳米的分辨率，焦深反而比浸没式宽松——这就是"换波长"路线虽然昂贵却值得的根本原因。

刻蚀的账：方向性与选择比

图形翻拍完成，刻蚀把图形做进材料。两个指标定义一切：各向异性（纵向刻得快、横向不动，图形才不走样）与选择比（对目标材料的刻蚀速率是对掩膜材料的多少倍）。湿法刻蚀化学 attack 四面八方，各向异性差，适合清洗与大图形；反应离子刻蚀用等离子体中的活性离子垂直轰击，方向性好，是纳米图形的主力；要钻极深孔（如存储器件的深沟槽），还得用周期性切换沉积与刻蚀步的"保形-剥离"方案，把深宽比推到几十比一。

选择比直接换算成掩膜厚度预算，这就是开工前必须算的账：

# 刻蚀选择比演算：掩膜要留多厚
target_depth = 500e-9      # 目标刻蚀深度 500 纳米
selectivity = 5            # 胶相对目标材料的选择比 5 比 1
mask_loss = target_depth / selectivity
safety = 1.5               # 工程余量系数
print(f"刻蚀全程掩膜损耗约 {mask_loss * 1e9:.0f} 纳米")
print(f"胶厚建议不低于 {mask_loss * safety * 1e9:.0f} 纳米")
# 输出：
# 刻蚀全程掩膜损耗约 100 纳米
# 胶厚建议不低于 150 纳米
​

一百五十纳米的胶，再用上一节焦深公式一算就麻烦了：胶面已明显超出高数值孔径曝光的焦深范围，薄胶高分辨率与厚胶耐刻蚀互相顶牛。产业给解法是硬掩膜——用薄胶把图形先转移到一层薄氧化层或氮化硅，再由硬掩膜顶着等离子体去刻厚目标层。光学做光学擅长的，材料学做材料擅长的，分工换了一轮，两条矛盾同时松绑。

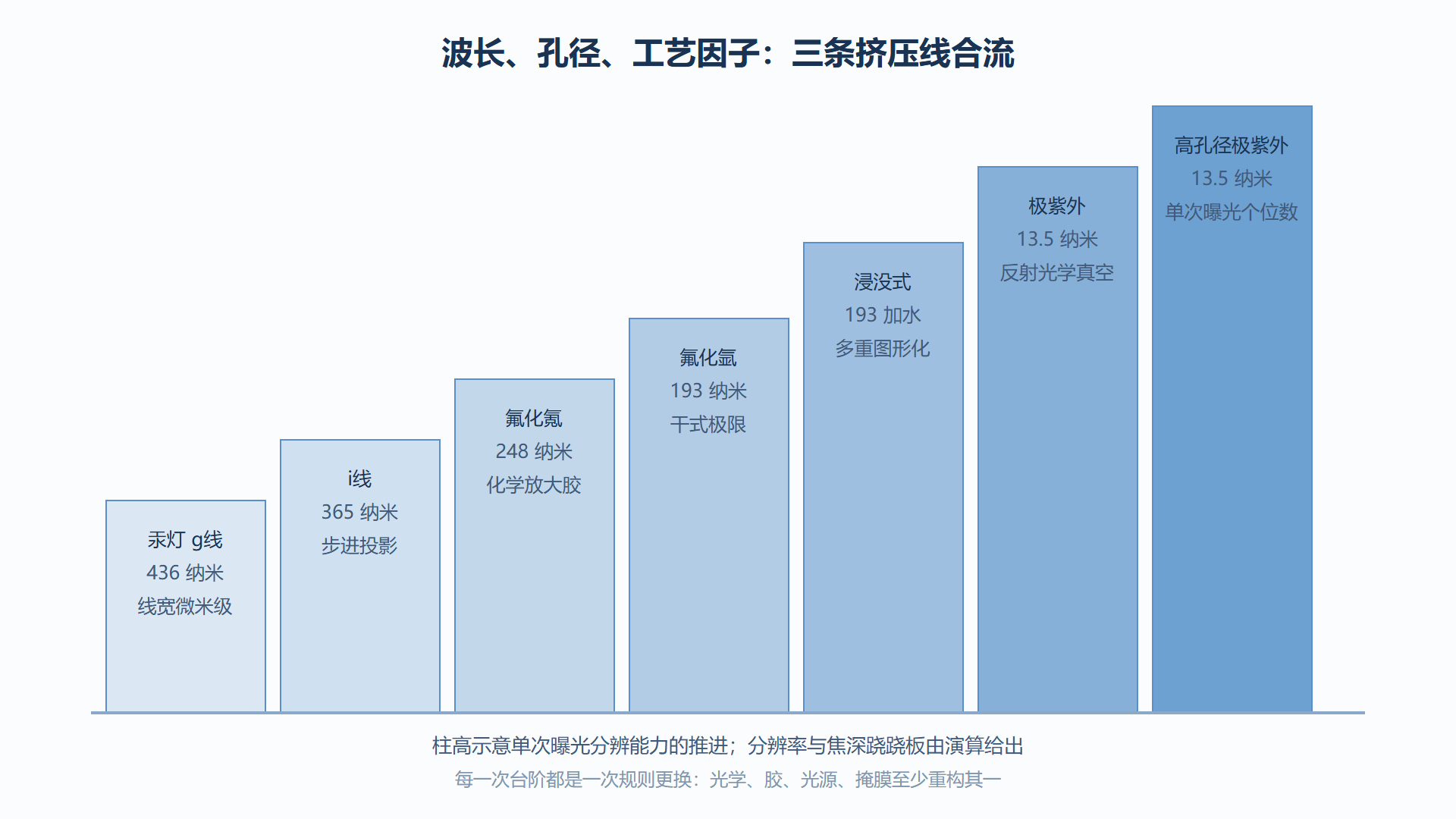

图 2-2：光刻分辨率的挤压路线

常见坑与关键直觉

⚠️ 把分辨率当唯一指标是最常见的误判。同样能做出三十纳米图形，焦深二十纳米和焦深六十纳米的产线良率可以差一个数量级；评估工艺窗口永远要把分辨率、焦深、套刻三张卡一起打。

💡 关键直觉：光刻的历史就是"不许换公式，只许挤变量"的历史。瑞利判据一百多年没变过，变的是波长往下走、孔径往上顶、工艺因子往零点三挤——遇到看似无解的物理限制，先问一句：公式里的每个因子，真的都到头了吗？

本节要点回顾

• 一行公式的产业史：线宽等于工艺因子乘波长除孔径，三十年的微缩全是对这三个变量的持续挤压。
• 跷跷板定律：孔径换分辨率，焦深按平方坍缩；焦深预算决定晶圆平整度与对焦系统的规格。
• 交易的艺术：多重图形化用工序换线宽，硬掩膜用分工换耐刻蚀，没有免费的一纳米。
• 选择比换算掩膜账：刻蚀深度除以选择比就是掩膜损耗，安全系数乘上去才是工艺下料单。
• 位置衔接：光刻解决"面"上的图形，下一节补上"体"与"层"的三条旁路——逐层铺膜、逐点铣削、逐个搬原子。

到这里，尺度边界的正面打法已经齐了。三条旁路的打法，且看下一节。
