2.3 薄膜、离子束与原子操纵 本节摘要:不跟衍射较劲的三条路:原子层沉积用自限制反应逐层铺膜,聚焦离子束用溅射逐点铣削,扫描探针逐个搬原子。本节讲清三条路线的物理机制与极限位置,用演算算出各自的产能账——精度每上一个台阶,产能就掉一个台阶,这是旁路技术共同的定价方式。 「自限制」是这一节最值钱的两个字 普通薄膜工艺(蒸发、溅射、化学气相沉积)像下雨:沉积速率乘时间等于膜厚,速率有涨落,膜厚就有涨落;晶圆上哪里离源近、哪里温度高,膜就厚薄不均。要按原子层计数地控厚,得换一种思路——让反应自己踩刹车:表面活性位点一旦被占满,化学反应自动停止,来了多余的前驱体也挂不上去。这样膜厚就不再取决于"下了多少雨",只取决于"地表有几层坑位"——每循环长一层多一点,想要多少层就跑多少个循环。
本节摘要:不跟衍射较劲的三条路:原子层沉积用自限制反应逐层铺膜,聚焦离子束用溅射逐点铣削,扫描探针逐个搬原子。本节讲清三条路线的物理机制与极限位置,用演算算出各自的产能账——精度每上一个台阶,产能就掉一个台阶,这是旁路技术共同的定价方式。
普通薄膜工艺(蒸发、溅射、化学气相沉积)像下雨:沉积速率乘时间等于膜厚,速率有涨落,膜厚就有涨落;晶圆上哪里离源近、哪里温度高,膜就厚薄不均。要按原子层计数地控厚,得换一种思路——让反应自己踩刹车:表面活性位点一旦被占满,化学反应自动停止,来了多余的前驱体也挂不上去。这样膜厚就不再取决于"下了多少雨",只取决于"地表有几层坑位"——每循环长一层多一点,想要多少层就跑多少个循环。这就是原子层沉积的全部灵魂,也是它能把厚度控制推到亚纳米级、还能钻进深孔内壁均匀成膜的原理。

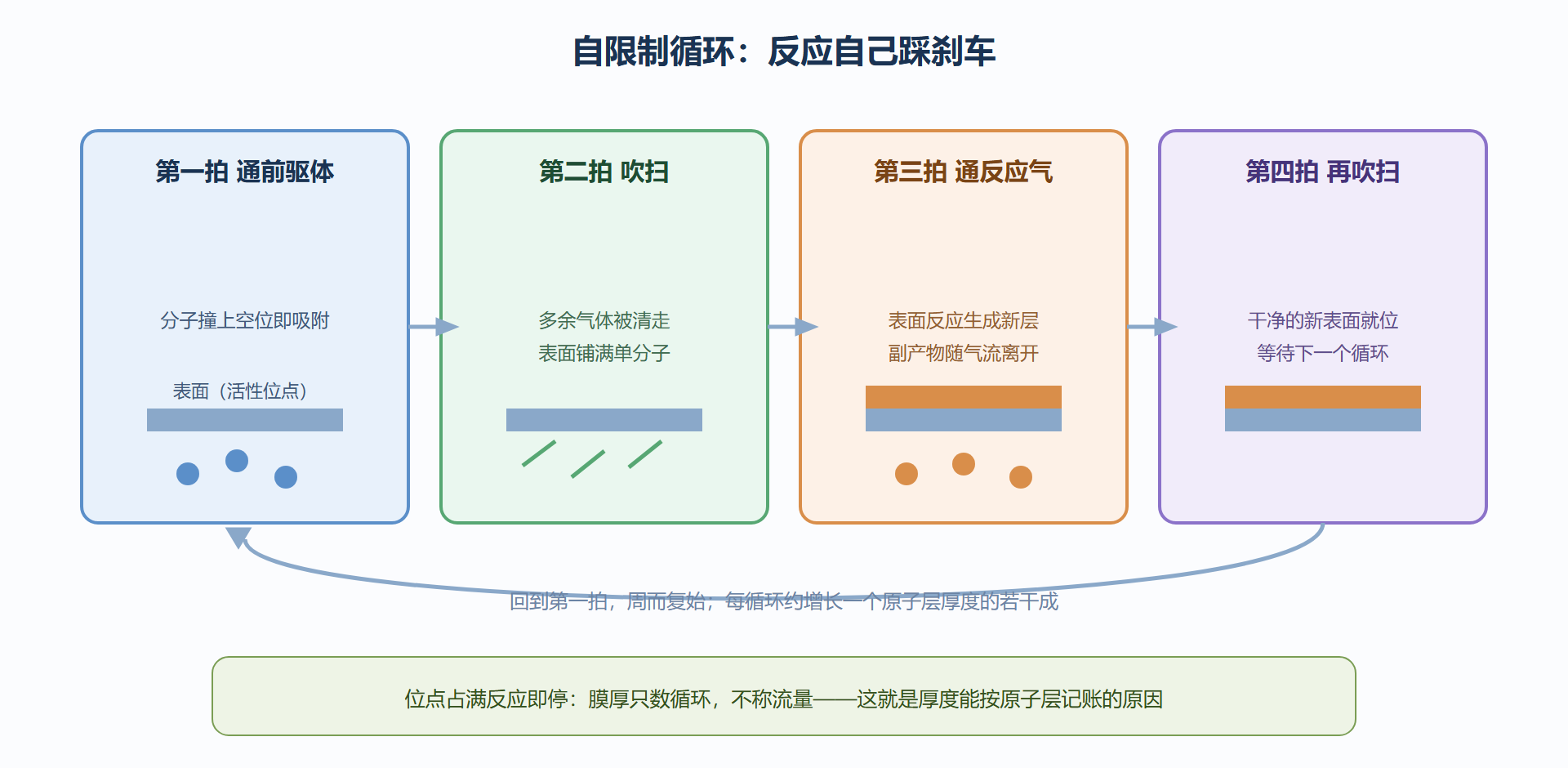

一个典型循环分四拍:通前驱体气体、抽吹扫、通另一种反应气体、再吹扫。两种气体永远被吹扫隔开、绝不在气相相遇,反应只发生在表面上。以最常用的氧化铝薄膜为例,每循环生长约零点一一纳米——比一个原子层略少,因为位阻效应让表面不可能铺满。
# 原子层沉积:目标膜厚换算循环数与耗时 target_nm = 50.0 # 目标膜厚 50 纳米 gpc_nm = 0.11 # 每循环生长量,氧化铝典型值 cycle_s = 3.0 # 单循环耗时(含两拍吹扫),实验室腔体量级 cycles = target_nm / gpc_nm minutes = cycles * cycle_s / 60 print(f"需要 {cycles:.0f} 个循环") print(f"约耗时 {minutes:.0f} 分钟(单腔串行模式)") # 输出: # 需要 455 个循环 # 约耗时 23 分钟(单腔串行模式)
这笔账暴露了自限制的代价:厚度精度是拿时间换的。五十纳米的膜要四百多个循环、二十多分钟,而溅射镀同样的膜只要几秒。量产线的解法是把"慢"工程化:多晶圆并行、空间型设备让晶圆在两个反应区之间连续穿行,把循环时间压到亚秒。判断一项任务该不该用原子层沉积,就看厚度误差那一栏值多少钱——栅介质、阻挡层、包覆层这类"厚度错一点器件就废"的场合,时间账全划算;随便一层导电膜,犯不上。
聚焦离子束是减材路线:把镓离子加速到三万电子伏、聚成几纳米到几十纳米的束斑,打到样品上把原子溅出来——相当于用一挺只打一发子弹的高压水枪做微雕。它兼会做加法:往束流里掺金属有机气体,可以就地沉积出钨或铂的纳米结构。修理光刻掩膜、透射电镜样品制备、芯片失效分析里的电路切割与改接,都是它的主场。
慢到什么程度,值得认真算一遍:
# 聚焦离子束铣削时间账 import math n_atomic = 5e28 # 硅原子数密度,每立方米 volume = 1e-18 # 铣掉 1 立方微米 = 1e-18 立方米 yield_atoms = 2.3 # 溅射产额:每个离子平均打出的原子数 beam_pA = 10 # 束流 10 皮安 e = 1.602e-19 atoms = n_atomic * volume ions_needed = atoms / yield_atoms ions_per_s = beam_pA * 1e-12 / e seconds = ions_needed / ions_per_s print(f"1 立方微米硅含原子约 {atoms:.1e} 个") print(f"需要离子约 {ions_needed:.1e} 个,耗时约 {seconds:.0f} 秒") # 输出: # 1 立方微米硅含原子约 5.0e+10 个 # 需要离子约 2.2e+10 个,耗时约 346 秒
一立方微米——在宏观世界连灰尘都算不上——要铣将近六分钟。这就是聚焦离子束在产线上只能当"外科手术刀"当不了"车床"的定量原因:它的价值在"看得见的同时改得动",电子显微镜与加工同轴集成,边看边修,精度与聚焦能力同源。
一九九零年,低温扫描隧道显微镜把三十五个氙原子逐个拖到镍表面拼出三个字母,宣告"逐个原子施工"成立。原理直白:探针尖与表面之间的隧穿电流对距离指数敏感,拉近一点原子就跟探针走,推开一点就留在原地。三十五年过去,这条路依旧走在最前沿——氢钝化硅表面的原子级刻印已能做出原子级单电子器件,但产能的账更极端:人工逐点搬原子,一天能安置的原子数对一个先进逻辑芯片所需的结构数量而言是天文数字级别的杯水车薪。
所以原子级制造的现实路线是教会材料自己长:定向自组装让嵌段共聚物在光刻导引下自动排成十纳米级周期条纹;DNA 折纸把结构信息写进分子序列,加热退火自装成设计图形;外延生长利用晶格的台阶流,让原子自己落到该落的格点。探针的价值不在量产,在两处:给自组装工艺当"裁判"(原子级分辨的测量与验证),以及在实验室里率先验证极限结构的功能——先证明物理上可行,再教材料和产线接手。
| 路线 | 施工方式 | 典型尺度 | 产能量级 | 主场任务 |
|---|---|---|---|---|
| 原子层沉积 | 逐层添加,自限制 | 单原子层级膜厚 | 慢,可并行化 | 栅介质、包覆、深孔内壁 |
| 聚焦离子束 | 逐点去除与沉积 | 十纳米级特征 | 极慢 | 掩膜修理、样品制备、失效分析 |
| 探针操纵 | 逐原子放置 | 单原子 | 演示级 | 极限器件验证、原子级计量 |

三条路线摆在一起看,选型的分水岭是定位自由度对产量的排序。原子层沉积自由度最低——只在厚度这一个维度上精确,产量靠大腔体并行补;聚焦离子束自由度居中——任意二维图形都能铣,但速度把它的用场锁死在修复与剖面;探针操纵自由度最高——每个原子都能指名安放,产量却是每小时几个特征。反过来读也一样:产量需求每上升一个量级,可用的定位自由度就得让渡一档。这条"自由度换产量"的杠杆在两条边界之间架了桥:第 3 章的批量超精密加工,正是用牺牲单件自由度的方式,把纳米尺度的形貌控制做到平方厘米级——尺度边界与精度边界的工艺,本就是同一笔账的两记法。
尺度到此告一段落。精度边界的入口就在下一章——多平算多细,怎么算、怎么做、怎么验收。
