4.1 超硬与极端服役材料

4.1 超硬与极端服役材料

本节摘要：材料边界的第一步是把对手认清。本节给出极端服役材料的"三高一稳"判据，画一张以硬度、断裂韧性、服役温度为坐标的材料地图，并解剖超硬材料与耐辐照合金各自的设计内核——你会发现它们看似无关，却共享同一套哲学：不阻止缺陷出现，而是拦住缺陷长大的路。本节向上承接第 3 章的加工验收指标，向下为 4.2 节的啃法选择提供靶子。

「三高一稳」：进名单的硬门槛

行业里挑材料先看一份口头判据：高硬度、高韧性、高稳定性，外加服役过程中性能的稳定性，简称「三高一稳」。四条全占的材料极少，因为前两条天然打架——硬度来自对位错运动的封锁，韧性来自给裂纹设置缓冲，二者在同一块晶体里争夺微观结构资源。极端服役材料的全部设计艺术，就在于用微观结构手段把这对矛盾同时往高处推。

这一节承接第 3 章留下的问题：为什么有些零件的图纸公差明明达得到，却还是做不出来？答案常常在工件材料本身——它不让刀碰。我们先立一张地图，把让工程师头疼的名单按硬度和服役环境排开：

用演算把"谁能加工谁"这件事变成一道硬约束——行业经验是刀具硬度至少要达到工件硬度的 1.3 倍才能维持可接受的刀具寿命：

# 刀具-工件配对演算：硬度比判据（1.3 倍经验门槛）
tools = {"PCD 聚晶金刚石": 60, "单晶金刚石": 90, "cBN 立方氮化硼": 50, "硬质合金 WC-Co": 16}
works = {"钛合金 TC4": 3.4, "淬火工具钢": 7.5, "光学玻璃 BK7": 7.0,
         "氧化锆陶瓷": 12.0, "氮化硅陶瓷": 15.0, "硬质合金": 16.0}
for work, hw in works.items():
    ok = [name for name, ht in tools.items() if ht >= 1.3 * hw]
    print(f"工件 {work}（硬度 {hw} GPa）-> 可用刀具：{'、'.join(ok) if ok else '无，须换能量束工艺'}")
# 输出：
# 工件 钛合金 TC4（硬度 3.4 GPa）-> 可用刀具：PCD 聚晶金刚石、单晶金刚石、cBN 立方氮化硼、硬质合金 WC-Co
# 工件 淬火工具钢（硬度 7.5 GPa）-> 可用刀具：PCD 聚晶金刚石、单晶金刚石、cBN 立方氮化硼、硬质合金 WC-Co
# 工件 光学玻璃 BK7（硬度 7.0 GPa）-> 可用刀具：PCD 聚晶金刚石、单晶金刚石、cBN 立方氮化硼、硬质合金 WC-Co
# 工件 氧化锆陶瓷（硬度 12.0 GPa）-> 可用刀具：PCD 聚晶金刚石、单晶金刚石、cBN 立方氮化硼、硬质合金 WC-Co
# 工件 氮化硅陶瓷（硬度 15.0 GPa）-> 可用刀具：PCD 聚晶金刚石、单晶金刚石、cBN 立方氮化硼
# 工件 硬质合金（硬度 16.0 GPa）-> 可用刀具：PCD 聚晶金刚石、单晶金刚石、cBN 立方氮化硼
​

两处细节比结论更有用。其一，硬质合金自加工处在名单的悬崖边——1.3 倍门槛只有超硬材料迈得过去，这正是模具行业电火花占主流的原因：切不动就让放电来烧。其二，金刚石不能切钢，虽然硬度比绰绰有余——六百摄氏度以上碳会溶进铁里，这叫化学亲和性失效，它提醒我们硬度比判据是必要条件，不是充分条件，温度与化学环境才是第二把尺。

缺陷陷阱：把裂纹扼杀在摇篮里

超硬材料与耐辐照合金隔着十万八千里的应用场景，设计哲学却高度一致：退化始于缺陷，那就给缺陷设置路障。

超硬一侧走"晶界强化与相变增韧"。普通金刚石一磕就崩，因为解理面上裂纹长驱直入；纳米孪晶金刚石在晶粒内部织入高密度孪晶界，孪晶界自身剪切强度极高，还逼着裂纹不断偏转、分叉，每转一次弯就消耗一份能量——断裂韧性因此做到传统金刚石的两到三倍，硬度仍保在九十吉帕以上。陶瓷这边则用相变增韧：氧化锆在裂纹尖端的应力下发生单斜相变，体积膨胀反过来压紧裂尖，像在裂缝里塞进一排膨胀螺栓。

耐辐照一侧面对的敌人更小也更顽固。中子打进晶格，撞出成对的空位与间隙原子（弗伦克尔缺陷对），这些点缺陷在高温下迁移、聚集成位错环和空洞，宏观表现为肿胀与脆化；聚变堆里氢氦气体还会在晶界聚成气泡，形成氦脆。ODS 钢的对策是在基体里弥散入五到二十纳米的氧化钇颗粒，密度高到点缺陷迁移不了几步就撞上"陷阱"被复合湮灭——抗肿胀能力达到普通不锈钢的五倍以上。高熵合金用晶格畸变让缺陷"迷路"，实验显示某些成分在三位移每原子（dpa）辐照后几乎无肿胀；更有团队把自修复思路做进材料，微胶囊在裂纹扩展时破裂释放前驱体，高温下生成玻璃相把裂缝重新焊住。

辐照损伤是累积量，可以照着反应式直接算账：

# 辐照损伤累积演算：dpa = 离位截面 × 通量 × 时间
flux = 1e15            # 中子通量，每平方厘米每秒
sigma = 3.0e-22        # 等效离位截面，约 300 靶恩（钢）
sec_per_year = 3.156e7 # 一年的秒数
dpa_per_year = flux * sigma * sec_per_year
print(f"通量 {flux:.0e}、截面 300 靶恩：年损伤约 {dpa_per_year:.1f} dpa")
print(f"ODS 钢耐受 ~100 dpa，可支撑约 {100/dpa_per_year:.0f} 年满通量服役")
# 输出：
# 通量 1e+15、截面 300 靶恩：年损伤约 9.5 dpa
# ODS 钢耐受 ~100 dpa，可支撑约 11 年满通量服役
​

十一年看着够用，但这是满通量、单一机制的乐观账；把氦脆、热疲劳、腐蚀协同都算上，堆内构件的更换周期远比这短。这道演算真正教的是损伤按通量乘时间累积——通量降一半或寿命减一半，损伤一样，工程上用降功率运行给材料续命，就是这个式子的逆用。

造出它们的路数

把设计变成材料，靠三条工艺路线。高温高压与气相生长：CVD 金刚石让甲烷在氢等离子体里裂解，碳原子以正四面体键合落位，甲烷氢气比例控制在百分之一到四、衬底七百到九百摄氏度、腔压几十托；石墨相被氢原子回蚀，只留金刚石生长。生长速率每小时的微米量级，长出半毫米厚的光学窗口就得按天算：

# CVD 金刚石生长时间演算
for rate in [1, 10]:  # 微米每小时，常规与高速工艺
    hours = 500 / rate
    print(f"生长速率 {rate} 微米/小时，长 0.5 毫米厚需要 {hours:.0f} 小时（约 {hours/24:.0f} 天）")
# 输出：
# 生长速率 1 微米/小时，长 0.5 毫米厚需要 500 小时（约 21 天）
# 生长速率 10 微米/小时，长 0.5 毫米厚需要 50 小时（约 2 天）
​

二十一天与两天的差距解释了为什么厚膜金刚石至今贵过黄金——生长速率每提高一个数量级，都是一篇顶刊论文的分量。粉末冶金加机械合金化：ODS 钢把预合金粉与氧化钇一起高能球磨，颗粒被砸碎到二十纳米以内嵌进晶界，再经热等静压致密化——全程不熔炼，彻底绕开铸造偏析。气相沉积涂层化：非晶碳膜用过滤阴极电弧沉积，四价碳键占比超过八成，硬度七十吉帕，还能大面积覆在复杂曲面上；航空发动机轴承镀上它，摩擦系数降四成、寿命翻两倍，相当于给钢铁零件穿了件金刚石马甲。

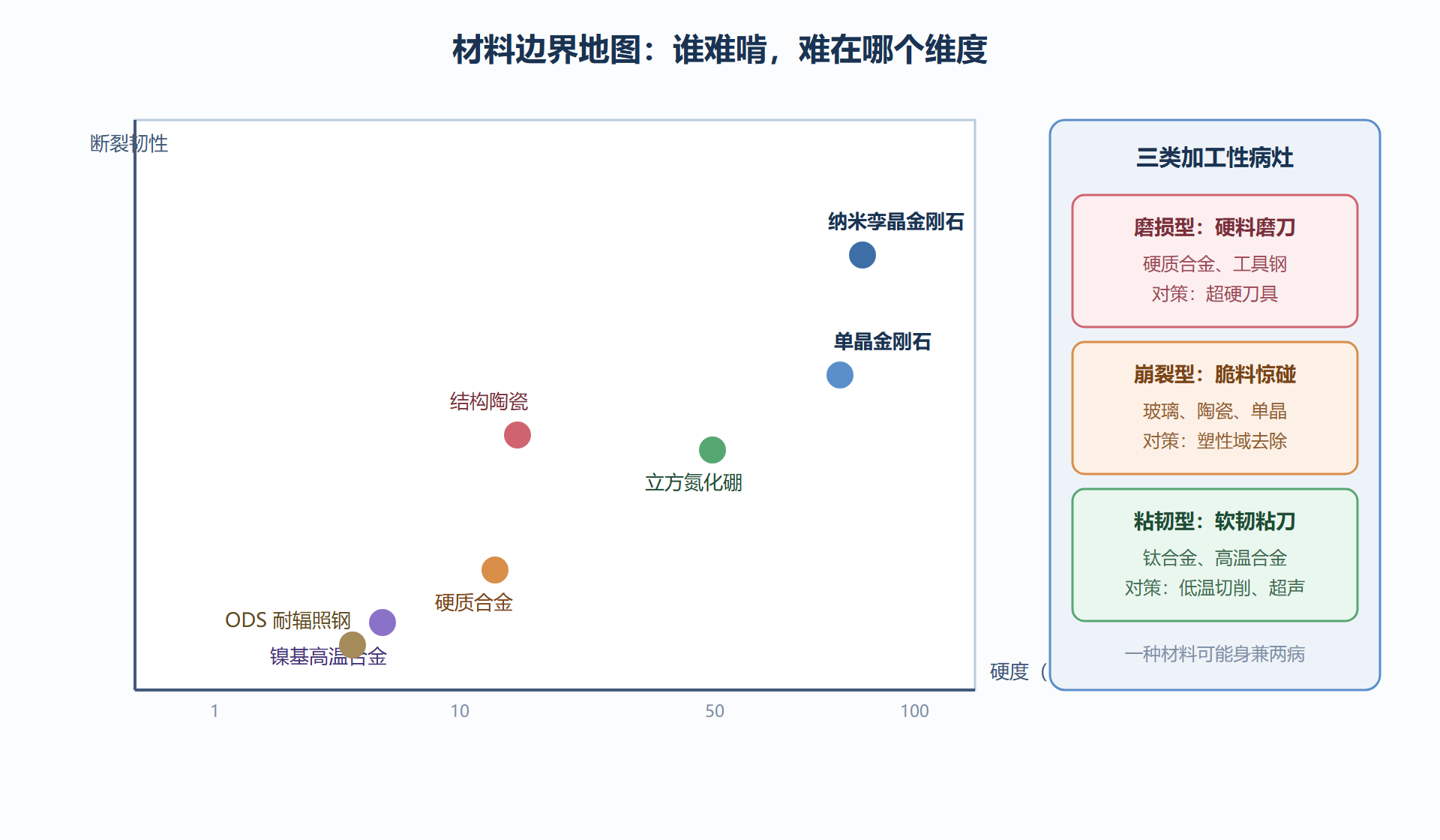

图 4-1：材料边界地图——硬度、韧性与病灶分布

这张地图的用法在右侧栏：按病灶找对策，而不是背材料清单。注意镍基高温合金与 ODS 钢的位置——硬度不高却赫赫有名，因为它们把"难"分散在粘刀、加工硬化与服役退化上，是典型的复合病灶选手。

最后泼一盆冷水：性能与可制造性此消彼长。纳米孪晶金刚石的孪晶界密度至今难以均匀控制，批次稳定性是量产的拦路虎；单晶金刚石尺寸爬不进十厘米俱乐部，光学大窗只能拼 mosaic；超硬材料几乎不能熔焊，只能机械夹持或扩散连接，接口反而是整件最弱处。把材料地图翻到 4.2 节，我们照着病灶挑啃法，再算啃完之后那笔寿命账。
