4.2 硬料啃法与加工损伤

4.2 硬料啃法与加工损伤

本节摘要：认清对手之后排兵布阵。本节按 4.1 节的三类病灶给出啃法决策：切削、塑性域磨削、电火花、超声、激光各管哪一段、临界条件是什么；然后算容易被忽略的后半段账——加工留下的亚表面损伤与残余应力如何在服役中长成疲劳裂纹。看懂这笔账，你会把"表面完整性"当成设计指标写进图纸，而不是质检报告里的一句"表面良好"。

不是刀不够硬，而是硬料专治硬刀

拿到难加工件的第一个冲动是买更硬的刀。4.1 节的硬度比演算已经说明这条路的天花板：金刚石之上再无刀。真正的破局思路是换掉"刀尖挤压工件"这一个物理环节——要么让材料在去除前先变软（加热、软化、塑化），要么绕开力学接触改用能量束（放电、光子、声波），要么把应力状态调成"压不出裂纹"（塑性域）。三招对三类病灶，各有各的临界条件：

决策顺序有讲究：先问导电性（不导电直接划掉电火花），再问光学可达性（内腔、深孔先想超声与柔性光路），最后才是成本排序——同一病灶往往多种工艺都能做，边界上的差别在损伤与效率。塑性域磨削是崩裂型病灶的王牌，值得单独拆解：把每颗磨粒的切削深度压到临界值以下，材料以塑性流动方式去除，脆性崩裂被整体抑制。临界切深不是经验数字，Bifano 公式给了它的出身——正比于弹性模量与硬度之比、断裂韧性与硬度之比的平方：

# 塑性域临界切深演算：dc = 0.15 x (E/H) x (Kc/H)^2
# E、H 取吉帕，Kc 取兆帕乘米的平方根，结果换算到纳米
def dc_nm(E_GPa, H_GPa, Kc):
    E, H = E_GPa * 1000, H_GPa * 1000      # 换成兆帕
    return 0.15 * (E / H) * (Kc / H) ** 2 * 1e9

cases = [("光学玻璃 BK7", 82, 7.0, 0.85), ("单晶硅", 130, 11.0, 0.9),
         ("碳化硅陶瓷", 410, 22.0, 3.5), ("氧化锆陶瓷", 200, 12.0, 8.0)]
for name, E, H, Kc in cases:
    print(f"{name}：临界切深约 {dc_nm(E, H, Kc):.0f} 纳米")
# 输出：
# 光学玻璃 BK7：临界切深约 26 纳米
# 单晶硅：临界切深约 12 纳米
# 碳化硅陶瓷：临界切深约 71 纳米
# 氧化锆陶瓷：临界切深约 1111 纳米
​

四个数量级的差距藏着选型密码。氧化锆断裂韧性高，临界切深是微米级，普通精磨就能全域塑性去除；玻璃与硅只有十几纳米，必须金刚石砂轮超细粒度、亚微米级进给、恒温环境三件套伺候——这就是为什么光学车间把磨削安排在抛光之前、把环境温控当命根子。也解释了工序纪律：塑性域是最后的精饰工序，前面工序留下的损伤层必须先被磨掉，否则裂纹只是被盖住而没有消失。

啃完的账：损伤层会回来讨债

加工的代价藏在表层底下几十微米里。磨削引入的亚表面损伤从表及里依次是：塑变与相变层（含淬硬钢的"白层"）、微裂纹与位错密集层、残余应力层。增材制造这边则是另一份账单：未熔合孔隙、球化、匙孔塌陷形成的深孔——研究统计过钛合金增材试样，约七成疲劳裂纹起源于近表面未熔合区，且逐层扫描的组织各向异性让不同方向的疲劳强度相差可达四成。这些暗伤平时不动声色，服役中在循环载荷下静悄悄长成致命裂纹，把加工成本变成寿命账。

裂纹怎么长、还剩多少寿命，Paris 定律给了能上计算器的框架：裂纹扩展速率正比于应力强度因子幅的 m 次幂。给它配上数值积分，就能回答"现在有多大裂纹，还敢飞多少次"：

# 剩余寿命演算：da/dN = C x (Y x dSigma x sqrt(pi x a))^m，数值积分到临界裂纹
import math
C, m = 1e-12, 3.2          # 材料常数（每循环米、幂指数）
Y, d_sigma = 1.12, 180.0   # 几何因子、应力幅（兆帕）
a_c = 0.002                # 临界裂纹尺寸（米）

def life(a0):
    N, steps = 0.0, 20000
    step = math.log(a_c / a0) / steps
    for i in range(steps):
        a = a0 * math.exp(step * (i + 0.5))
        dK = Y * d_sigma * math.sqrt(math.pi * a)
        N += max(a, 1e-5) * step / (C * dK ** m)   # dN = da 除以速率
    return N

N50, N10 = life(5e-5), life(1e-5)
print(f"初始裂纹 50 微米：剩余寿命约 {N50/1e4:.0f} 万次循环")
print(f"初始裂纹 10 微米：剩余寿命约 {N10/1e4:.0f} 万次循环")
print(f"把初始缺陷缩小到五分之一，寿命放大约 {N10/N50:.0f} 倍")
# 输出：
# 初始裂纹 50 微米：剩余寿命约 452 万次循环
# 初始裂纹 10 微米：剩余寿命约 4357 万次循环
# 把初始缺陷缩小到五分之一，寿命放大约 10 倍
​

结论值得放大加粗：寿命对初始缺陷尺寸极端敏感——加工环节把亚表面裂纹从五十微米压到十微米，等价于把服役寿命放大十倍。这道题反过来读就是材料边界的定价规则：塑性域磨削贵，贵出来的每一分钱都在买初始裂纹尺寸；表面完整性条款不是质量部门的自选动作，而是结构设计输入。

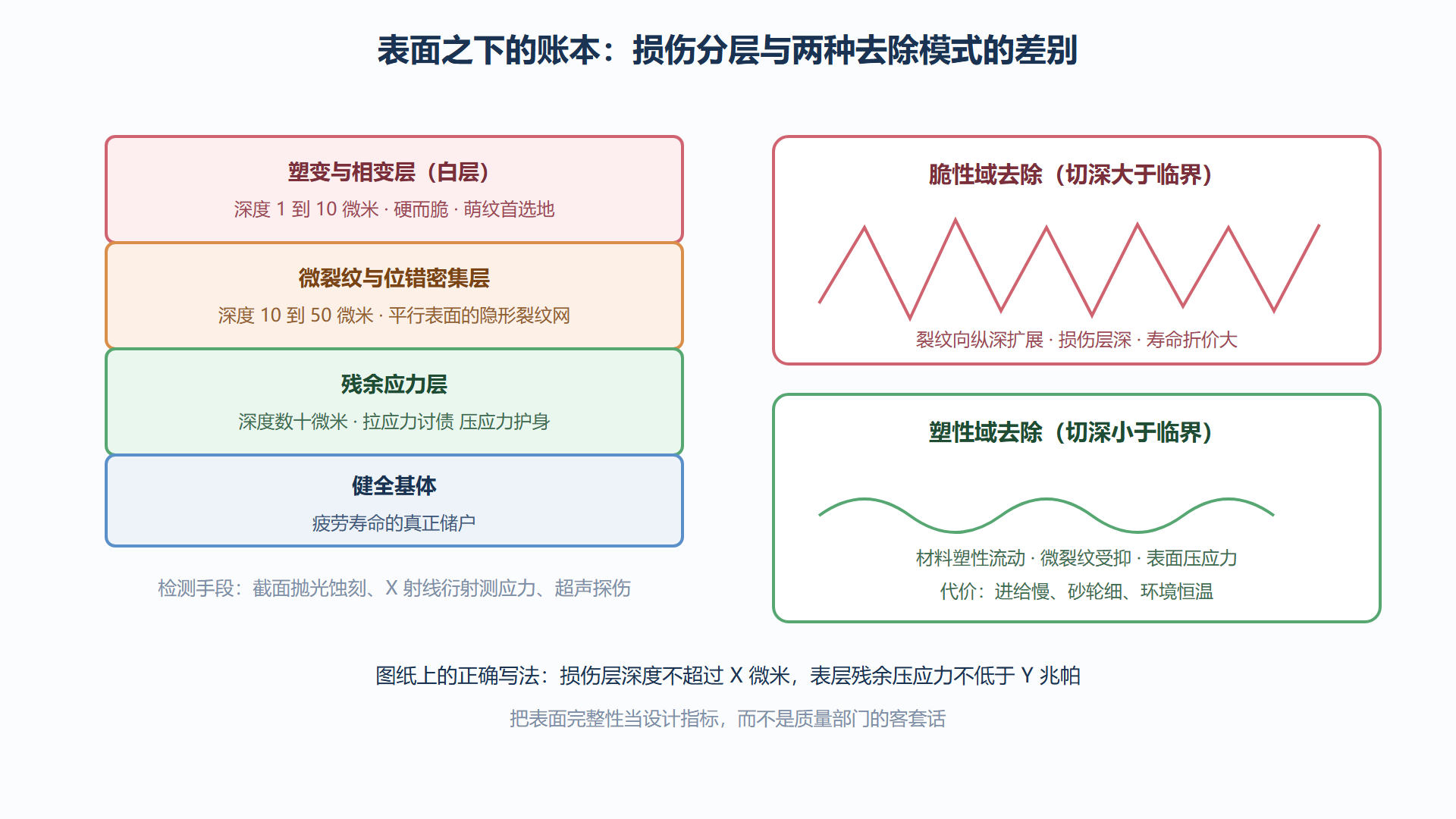

图 4-2：加工损伤层剖面与塑性域工艺窗口

右侧两幅小图是本节的题眼：同样的材料、同样的余量，切深差一个量级，表面之下就是两个世界。残余应力那格请多看一眼——拉应力的损伤层在服役中帮裂纹开门，喷丸与塑性域磨削引入的压应力则替裂纹关门，方向之差就是寿命之差。

损伤怎么查：三件验尸工具

管损伤先要能看见损伤。第一件工具是截面金相：沿垂直表面方向切样、镶嵌、抛光、蚀刻，把亚表面裂纹与白层暴露在显微镜下——它是损伤深度的直接证据，代价是破坏性取样，只能抽检。第二件是X 射线衍射测应力：晶面间距在拉应力与压应力下不同，衍射峰位随应力漂移，无损伤地读出表层残余应力，配套的电解抛光逐层剥蚀还能画出应力沿深度的分布曲线——这份曲线是判断"压应力护身层有多厚"的唯一凭据。第三件是超声与涡流：声波在缺陷界面反射，涡流对导电层的微小裂纹敏感，两者都适合全检节奏，缺点是对几十微米级的浅层分辨率有限，更适合当"报警器"而非"验尸刀"。

三件工具的组合用法：工艺开发期用金相与衍射把损伤层摸透、把工艺窗口定死；量产期用超声与涡流做全量筛查、按批次抽金相复核。这个配置背后仍是第 3 章那条铁律的变体——测量手段的分辨率，决定工艺窗口能收敛到多窄。

再往边界外望一步：放电、激光、超声这些"以能啃硬"的方案，物理内核分别是放电等离子体、光子烧蚀与声波疲劳，它们恰好是第 5 章能量场边界的主角。材料边界告诉你何时选它们，第 5 章告诉你它们为什么有效——以及把能量密度推到极限时，教科书里哪些准静态假设会被当场作废。
