6.3 辐射屏蔽与防护工程
本节摘要：屏蔽设计的核心工具是点源剂量率公式（距离平方反比加指数衰减）与积累因子（对散射光子的修正）；伽马靠电子密度吃能量，中子要先减速再吸收，两套配方不能混用。本节从一手估算讲到工程细节——迷宫通道、缝隙泄漏、天空散射与通风稀释，最后交代中子屏蔽材料体系。
给一颗钴-60源设计屏蔽，第一版答案用两行公式就能出来；但真正交付一座辐照室的屏蔽设计，要再处理迷宫、缝隙、孔洞、散射与通风十几个"细节"，而辐射防护工程的价值恰恰全在这些细节里——主墙厚度从来不是难点，难点是射线会拐弯。
先会一手估算法
伽马点源的剂量率可用剂量率常数估算：钴-60约为0.35微希每兆贝克勒每米（数值因核素而异，铯-137约0.08）。距离 r 米处：
剂量率 = 活度 × 剂量率常数 / r²
再叠加上屏蔽层的指数衰减：
进一步乘 e^(−μ t)，工程上更稳妥的写法用什值层数：衰减到十分之一所需的厚度（TVL）。
# 演算：37 TBq（1000 Ci）钴-60源在5米处的剂量率与铅/混凝土屏蔽 import math A = 37e3 # MBq G = 0.35 # uSv/(MBq·m2) @ 1m r = 5.0 dose = A * G / r**2 / 1000 # mSv/h print(f"无屏蔽 5 m 处剂量率约 {dose:.0f} mSv/h") TVL_conc = 0.15 # 混凝土对Co-60约15 cm 一个十分之一层（宽束近似） for n in [2, 4, 6]: d = dose * 10**(-n) # mSv/h t = n * TVL_conc * 100 print(f"混凝土 {t:.0f} cm：{d:.3g} mSv/h")
输出：
无屏蔽 5 m 处剂量率约 518 mSv/h 混凝土 30 cm：5.18 mSv/h 混凝土 60 cm：0.0518 mSv/h 混凝土 90 cm：0.000518 mSv/h
结论刻骨：从"每小时几百毫希"压到"每小时几个微希"需要六个量级、约六个十分之一层（90厘米混凝土）。这就是辐照室主墙动辄一两米厚混凝土的来源。
两个概念必须分清：窄束指数衰减是理想化的；真实的宽束场里，散射光子会"绕回"束流方向，实际衰减比指数慢——修正因子叫积累因子 B，随穿透厚度增大而增大（康普顿散射的低能光子在厚屏蔽后面占比很高）。手算用什值层表，精确设计用蒙特卡罗程序（第八章的MCNP们正是干这个的主力工具——本册的章节在这里又一次互相咬合）。
伽马与中子：两套配方
第一章立过规矩，这里落到工程：
伽马屏蔽配方：高密度+足够厚度。铅（密度11.3）、贫铀、铁、重混凝土（加铁矿石或重晶石）。选材逻辑是"单位面积电子数越多越好"，铅胜在密度与可铸性，混凝土胜在便宜、结构一体、不怕中子俘获伽马。典型配置：探伤机的屏蔽罐用贫铀或钨（紧凑），辐照室主墙用混凝土（经济）。
中子屏蔽配方：轻慢化+吸收+再压俘获伽马。先让含氢材料（水、聚乙烯、石蜡）把快中子慢化到热能，再用高吸收截面材料（硼、镉、钆）吸收，最后用重材料（铁、混凝土）压住硼俘获反应放出的次级伽马。含硼聚乙烯板是标准商品；重混凝土（含氢结晶水+铁骨料+硼）在堆坑与安全壳内一举三得。纯铅挡中子场是错误配置——铅几乎不减速中子，反而贡献俘获伽马。
⚠️ 常见坑：忽视缝隙与迷宫。射线沿直缝走零衰减，屏蔽墙上一个未处理的穿墙孔洞能让设计作废。标准做法：穿墙管路走斜孔或S弯；人员通道做成迷宫（两三道折弯，让直视路径不存在），迷宫内壁再贴吸声低Z材料减少散射；屏蔽门用阶梯咬合面而非平面对接。
辐射防护工程的三件"拐弯事"
天空散射（skyshine）：加速器或辐照装置顶盖不够厚时，中子与伽马穿出顶棚被空气散射回地面——厂区周边出现"顶棚越薄、远处剂量率反而不低"的反直觉现象。设计顶棚或在屋顶上方算散射贡献，是第七章加速器屏蔽的经典题目。
通风稀释：内照射风险（氚、碘、氡、放射性气溶胶）不靠墙靠风。通风设计的原则是定向流（从低污染区流向高污染区再过滤排放）、换气次数（手套箱每小时数十次到上百次）、过滤与监测串联（高效过滤器加烟囱在线监测）。负压保持是实验室安全的生命线——氚处理设施连手套箱都要双层负压。
屏蔽优化不是越厚越好：剂量目标降到设计限值以下后，每再一厘米混凝土都在花冤枉钱并占用空间。屏蔽设计是"满足目标的最经济方案"——与第六章第一节的"最优化原则"完全同构，防护工程是ALARA在钢筋水泥上的体现。

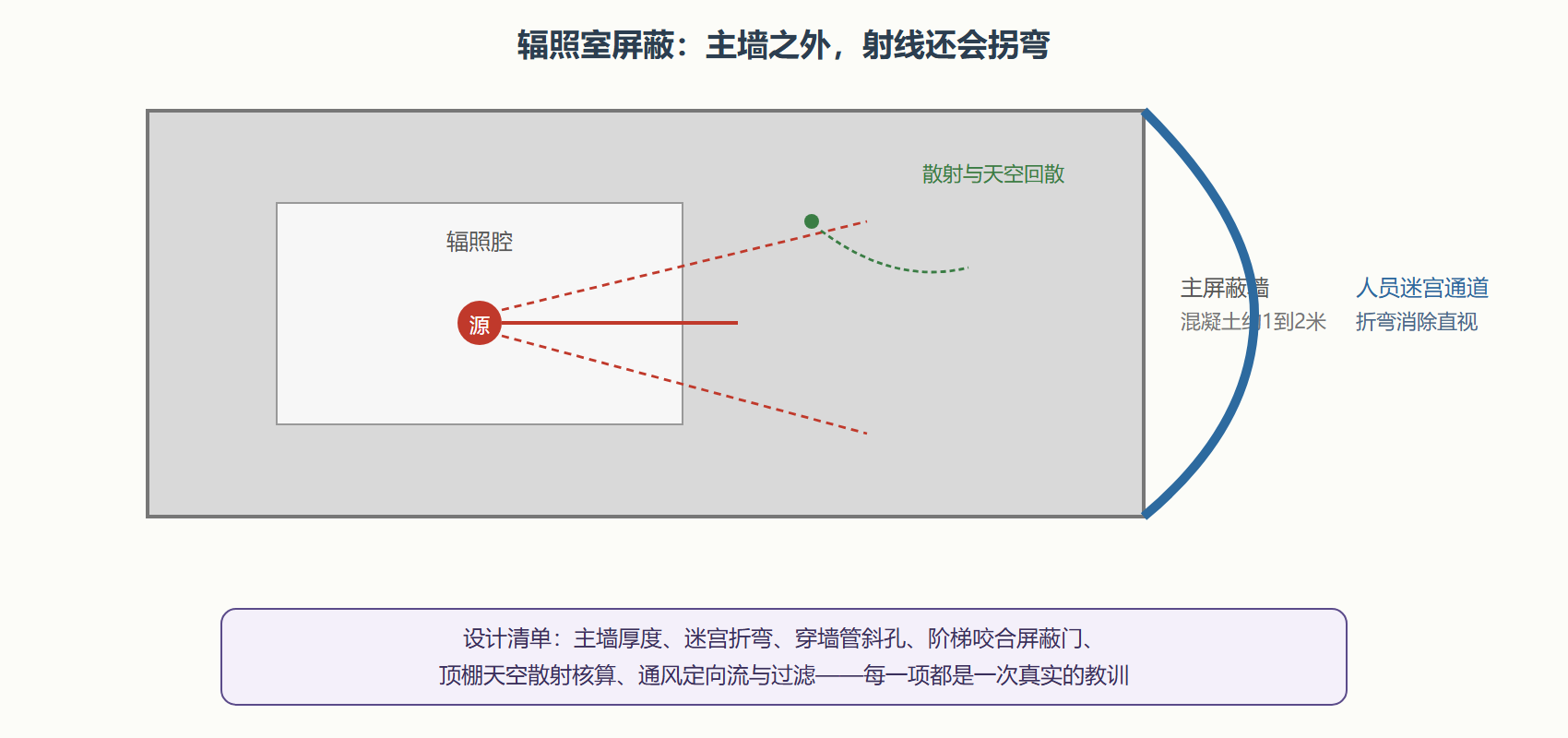

图：一座伽马辐照室的屏蔽设计要素
本节要点回顾
- 一手估算：剂量率常数÷距离平方，再按什值层数扣衰减；从几百毫希到几微希要约六个十分之一层。
- 积累因子修正宽束散射，精确设计交给蒙特卡罗程序（第八章工具）。
- 伽马配方是高密度加厚度；中子配方是轻慢化+硼吸收+压次级伽马，两套不可混用。
- 细节决定屏蔽：迷宫、缝隙、斜孔、阶梯门、天空散射、通风稀释，射线会拐弯。
- 屏蔽是ALARA的工程形态：满足目标的最经济方案，不是越厚越好。
测得出、挡得住，最后一环是"想得到、扛得住"。下一节讲安全分析与应急响应——确定论、概率论与演练，以及福岛给全行业上的那一课。
值班备注：屏蔽验收的现场检查单
屏蔽工程建成后验收，检查单上除了主墙厚度，还必须逐项核对：迷宫各段折弯处的剂量率实测值（散射贡献是否如计算）；所有穿墙套管的方向角（斜孔实际倾角与竣工图是否一致，施工偏差一度就可能改变泄漏路径）；屏蔽门的咬合面搭接宽度与底部缝隙实测；源库与贮源井的液位联锁；控制区边界剂量率（应低于设计目标而非恰好压线）。经验表明，屏蔽缺陷极少出在主墙厚度，几乎全部出在拐弯处——与设计阶段的重心恰好相反。这也是本节标题的用意：射线会拐弯，检查单就要比射线更会拐弯。
屏蔽节最后交一笔经验的账：屏蔽设计的常见返工原因排序，第一位是穿墙孔洞与管道布局改动，第二位是散射贡献低估（尤其小角度散射与迷宫内壁反射），第三位才是主墙厚度计算参数选取。这个排序提醒设计者：把精力花在"接口与拐弯"上比把主墙再加十厘米更有价值。屏蔽评审会上，资深审评者翻图纸的顺序也印证了这一点——先找孔，再看缝，最后才量墙。
