7.1 加速器物理与束流动力学
7.1 加速器物理与束流动力学
本节摘要：加速器的全部物理是"电场推、磁场弯、聚焦管住"。回旋加速器用固定频率共振加速，相对论效应使高速粒子"掉队"从而终结这一方案；同步加速器让射频频率与磁场随能量同步变化，突破能量天花板。发射度与亮度刻画束流品质，强聚焦原理让机器尺寸骤减。本节是加速器的理论内核。
一台加速器本质上只做三件事：用电场给粒子能量、用磁场给粒子拐弯、用聚焦结构管住粒子别散伙。三件事的物理分别由三章内容支撑：第一章的带电粒子与物质相互作用（这里换到电磁场版本）、电磁学、以及统计描述。把这把钥匙拿好，任何型号的加速器都能拆开看。
共振加速：一次推一点，推千万次
高压倍压加速器（X光机、中子发生器）走"一次给够"路线，电压做到百万伏就到了工程极限。劳伦斯的洞见是分摊：让粒子在磁场里转圈，每转过一圈穿过两次缝隙，每次被几千伏推一把，转几万圈就是几千万电子伏。关键条件是共振：粒子回旋频率必须与加速电压频率合拍——
# 经典回旋加速器的共振条件 import math q, m, B = 1.602e-19, 1.673e-27, 1.5 # 质子电荷/质量，磁感应强度 T f = q * B / (2 * math.pi * m) / 1e6 print(f"质子在1.5 T场中回旋频率约 {f:.2f} MHz（与速度无关——这是经典回旋的美妙之处）")
输出：
质子在1.5 T场中回旋频率约 22.9 MHz（与速度无关——这是经典回旋的美妙之处）
回旋频率与速度无关，是牛顿力学送来的礼物：速度越快，圈子转得越大，一圈时间不变。固定射频频率就能永远合拍——所以经典回旋加速器简单到极致，直到相对论出场。质子被推到能量与其静止质量（938 MeV）可比时，"有效质量"增大，回旋变慢，粒子到缝隙时电压已过了相位——开始"掉队"，再推就是减速。经典回旋的能量天花板由此出现（质子约二三十MeV）。对策有三条路：同步回旋（让射频频率慢慢降低去迁就粒子）、等时性回旋（把磁场做成从中心到边缘渐强，恰好补偿质量增加，现代医用回旋的主流）、同步加速器（磁铁只做成环上一圈，粒子保持在固定半径的真空管里，射频与磁场同步缓升）。
同步加速器是高能时代的钥匙：磁铁不必铺满整个圆盘、只在环上立一弧，机器尺寸与造价大幅下降，能量上限只受磁铁强度与周长限制。LHC周长27公里、超导磁铁8.3特斯拉，把质子推到6.5万亿电子伏。加速过程像"发面"：磁场从低值升起、射频频率同步爬升，粒子在环里被一圈圈"喂大"。
聚焦与发射度：束流的"人品指标"
粒子束不是一根线，是一群速度方向略有差异的粒子云。发射度（emittance）刻画这团云在"位置×角度"相空间里的占地面积——发射度越小，束越"听话"，能被聚焦到越小亮点。它是束流的固有品质，加速（提速）还能让发射度在几何意义上"缩小"（绝热阻尼）。
光靠磁铁的自然聚焦不够弱。1952年交变梯度（强聚焦）原理提出：交替放置聚焦-散焦磁铁（F-D-F-D），整体呈强聚焦——如同连续的透镜组把光束攥紧。束流截面从厘米级压到毫米级，真空管随之变细，磁铁随之变小，现代高能机、同步光源乃至医疗质子机全部受益。再往后，超导磁铁把场强从常规铁磁饱和的2特斯拉推到8到11特斯拉，LHC的万亿电子伏时代由此打开；超导射频腔则把加速梯度与品质因数推高，成为新一代直线加速器与自由电子激光的心脏。
对撞机是能量逻辑的终点：打固定靶，有效碰撞能量只随束流能量的平方根增长；两束对撞，全部能量都进反应——LHC质子对撞的等效固定靶能量是天文数字。代价是"亮度"（每秒每面积的对撞概率）极难做高——两团毫米级、近光速相对的"雾"要对得准、存得住，这催生了近百年的束流动力学学科。

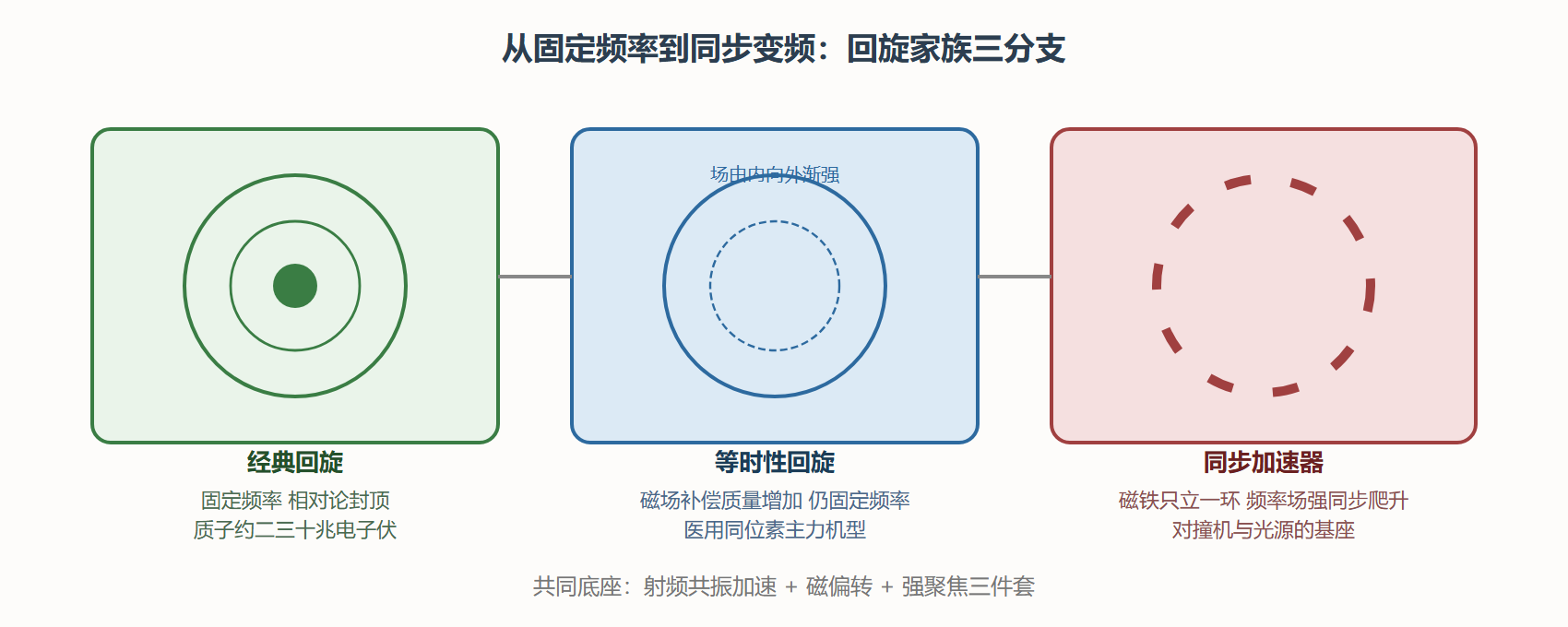

图：回旋、等时性回旋与同步加速器的谱系
⚠️ 常见坑：认为"加速器能量越高越好"。应用机型选能量像选手术刀型号：放疗光子6到25兆伏恰好、多余能量反而增加半影与中子污染；同位素生产30兆电子伏质子够用；能量是成本（屏蔽、磁铁、场地都随能量涨），匹配需求才是好设计。
💡 关键直觉：同步辐射本是同步加速器的"废料"——相对论电子拐弯时沿切向甩出强光。物理学家先当它 nuisa�ance（增加能量损失），后来发现这束光是理想的探针光源，第四代同步光源与自由电子激光的百亿美元产业由此而生。技术史里"废料变主业"的最佳案例之一。
本节要点回顾
- 三件事框架：电场推、磁场弯、聚焦管住；共振条件是"频率合拍"。
- 相对论终结经典回旋，三条出路：同步回旋、等时性回旋、同步加速器。
- 强聚焦把束流从厘米压到毫米，是机器小型化与现代光源的前提；超导磁铁与腔体再上一个台阶。
- 对撞机吃满能量，固定靶只吃平方根——能量逻辑的终点。
- 发射度与亮度是束流人品指标，百年束流动力学都在改善它们。
原理清楚了，下一节把机器摆上装配线：四类机型怎么选，射频腔、磁铁、靶站三大件怎么配，超导渗透到了哪一步。
值班备注：加速器调束的现场感
文字难以传达调束现场的直觉，这里补一段一线叙述。新装置首次出束，值班物理师盯着的不是能量读数，而是束流位置探测器阵列的轨迹曲线——束流沿磁铁列扭行的形状，直接暴露哪块磁铁强度偏了。调束像顺藤摸瓜：先打通注入到第一诊断站的传输，再逐段推进；每修一处，束流发射度测量复跑一遍，确认没有引入新的抖动。深夜的机房里，值班员最怕的不是大故障，而是束流轨道的缓慢漂移——那是温漂或电源纹波在作祟，要靠逐点比对历史轨道库定位。加速器的运行日志传统与反应堆一脉相承：束流品质是调出来的，更是记录和比对出来的。
本节末尾补一个高频追问的回答：为什么医院既用直线加速器（光子放疗）又用回旋加速器（质子治疗与同位素）？因为放疗要的是兆伏级轫致辐射X射线，直线机把电子加速后打靶即可，机器紧凑、能量可调；而质子治疗需要70到230兆电子伏的质子束能量区间与连续出束，等时性回旋恰是最佳平台；同位素生产则要求强流与固定能量，同样是回旋的舒适区。一台机器选一条原理路线，本质仍是第一章那句老话——截面与能量决定一切，需求决定机型。
