7.2 加速器类型与关键部件技术

7.2 加速器类型与关键部件技术

本节摘要：按"怎么加速"分四类机型——回旋（紧凑产钼）、同步（光源与对撞）、直线（放疗与自由电子激光）、对撞（能量极限），各自占领应用区间。三大件是离子源与电子枪、射频腔、磁铁系统，靶站与束流线把粒子送到用途上；超导与常温传导（RFQ）技术正在重塑中小机型。本节是加速器的"总装车间"。

走进任何一台加速器大厅，不管它叫什么名字，拆开来都是同几个子系统：源（粒子从哪来）、加速结构（怎么获得能量）、磁铁（怎么拐弯聚焦）、真空（别撞空气）、靶站或实验站（粒子去干什么）、控制与屏蔽（怎么管住它）。机型差异只在各子系统的取舍比例。

四类机型各守一段

回旋加速器：紧凑、固定能量、连续出束，是同位素生产与质子治疗的主力。医院地下室的"产钼回旋"（第五章的低浓铀替代方案之一）与30兆电子伏级的研究回旋都在这一族。弱点是能量固定、束流品质中等——但对接同位素生产恰好够用。

同步加速器及储存环：磁场与频率可调，能量上限高，且储存环里高速电子持续甩出同步辐射光——全球数十台同步光源（上海光源、北京正负电子对撞机兼用）支撑着从蛋白质结构到芯片检测的浩大用户群。对撞机是它的能量极值形态。

直线加速器（LINAC）：粒子走直线，一路射频腔推到底，没有同步辐射损耗、可逐级加能量、开机出束干脆。医疗直线加速器（放疗，第五章）每年数万台在服役；自由电子激光（XFEL）把"直线+超导腔+扭摆磁铁"推成人类最亮的X光源。直线机的代价是长度：加速梯度有限，高能就要长隧道。

对撞机：两台储存环对撞（或同环双束），亮度是生命线。轻子对撞机（正负电子）干净、精确测量；强子对撞机（质子、重离子）能量高、事例复杂。LHC之后，未来对撞机（环形100公里级或直线）的路线之争仍在进行——那是粒子物理界最大的一笔预算辩论。

三大件：源、射频腔、磁铁

粒子源：一切从等离子体离子源或电子枪开始。离子源的品质（流强、发射度、离子种类）决定整机的下限——强流质子源（用于散裂中子源、ADS嬗变）本身就是一门专门技术。负氢离子源是回旋加速器的常见选择，因为剥膜后一把抓出束流，引出效率高。

射频腔：谐振腔把兆瓦级射频功率"攒"成腔内驻波，粒子穿过腔缝时恰逢电压峰值被推一把。腔体的心脏指标是品质因数与加速梯度：常温铜腔皮实但损耗大；超导腔（铌材，液氦温区）损耗低几个数量级，可以连续波运行，是新一代装置的心脏。射频功率源（速调管）与低电平控制（相位稳定到皮秒级）是一套独立的硬功夫。

磁铁系统：二极铁拐弯、四极铁聚焦、六极铁校正色差——一套"光学系统"。常温磁铁受铁磁饱和限制约2特斯拉；超导磁铁（铌钛、铌三锡线圈）到8至12特斯拉，是LHC与未来装置的根基。超导磁铁的敌人是"失超"（局部变正常态、储能瞬间释放）——失超保护电路是超导加速器的保命设计。

靶站与束流应用：粒子最终要么打靶（转换靶、同位素靶、中子靶）、要么进实验站（对撞点、光束线）、要么进患者（治疗床）。靶站设计是"热工+材料+核物理"交叉：散裂中子源的钨靶要在每秒多次脉冲、兆瓦级平均功率下活下来，其热应力与辐照损伤问题堪比堆内材料（第三章的方法在此复用）。**加速器驱动次临界系统（ADS）**干脆把加速器与堆芯耦合——高流强质子打重靶产中子，给次临界堆"点火"，是核废料嬗变与钍基堆的候选方案之一，也是本册各章技术在系统层面的会师点。

# 演算：放疗直线加速器的能量与射程概念（电子束打靶产生轫致辐射X射线）
# 6 MV 光子束在水中参考点深度约1.5 cm（建成效应峰值）
# 质子束对照：150 MeV 质子水中射程约15.6 cm，用经验公式估算
E = 150.0
range_cm = 0.0022 * E**1.77   # 质子在水中射程的经验公式（MeV, cm）
print(f"{E:.0f} MeV 质子水中射程约 {range_cm:.1f} cm")
E2 = 230.0
print(f"{E2:.0f} MeV 质子（治疗机上限量）射程约 {0.0022*E2**1.77:.1f} cm")
​

输出：

150 MeV 质子水中射程约 15.4 cm
230 MeV 质子（治疗机上限量）射程约 33.2 cm
​

这段小账把第五章"质子布拉格峰"的工程参数补齐了：治疗机需要的能量区间由人体深度决定，深部肿瘤要33厘米射程，对应230兆电子伏——这就是医用回旋/同步质子机做在这个能量的原因。机型选择永远从应用倒推。

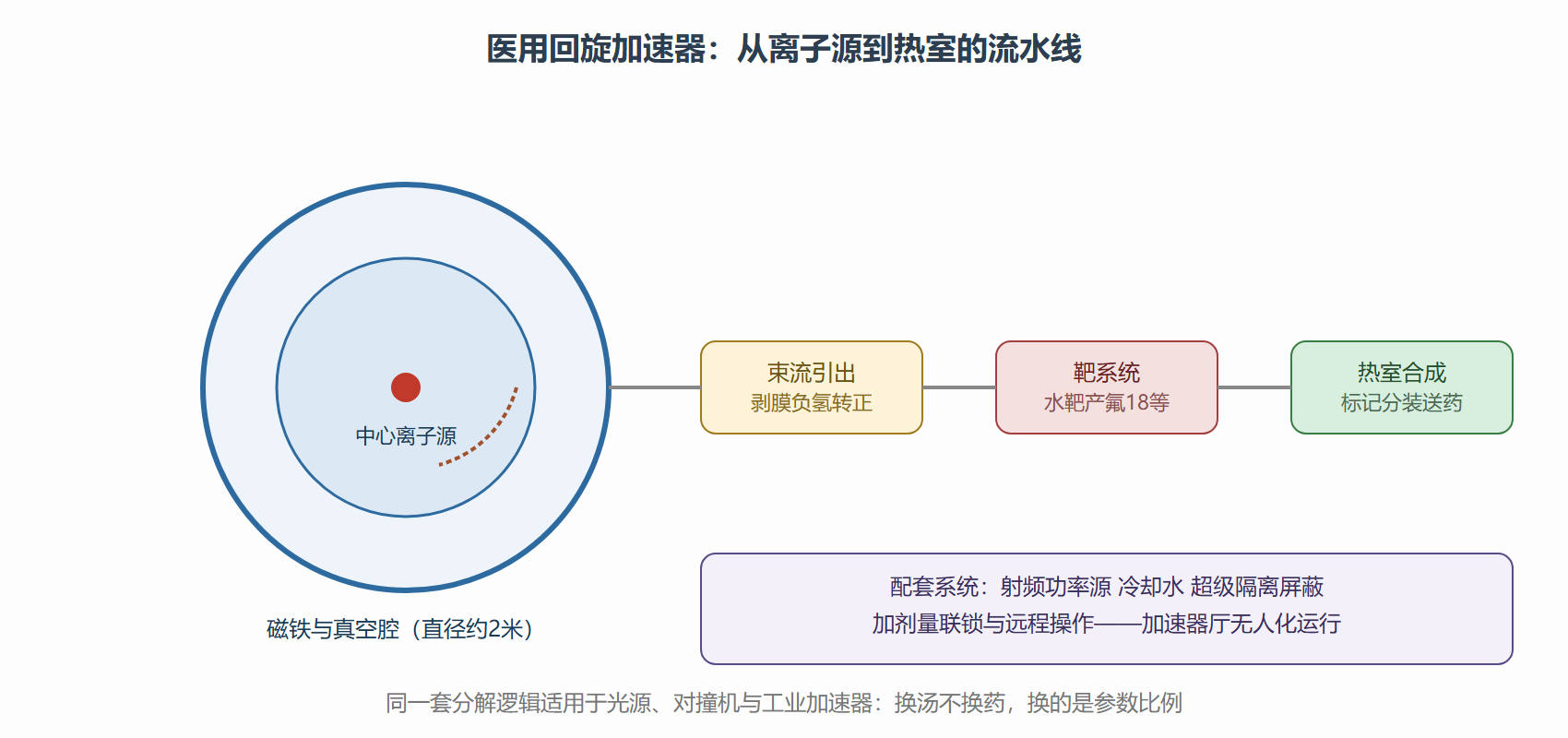

图：一台医用回旋加速器的系统分解

⚠️ 常见坑：低估束流损失与活化。加速器运行中束流打壁会活化机件，检修时大厅里的活化的铜铁就是内照射与外照射源——加速器的"停机剂量"问题与核电厂停堆检修同源，第六章的剂量管理体系在这里直接复用。第六章第三节的"天空散射"也是加速器屏蔽的保留节目。

💡 关键直觉：判断一台加速器的档次，别看能量单一指标，看流强×发射度×稳定性的组合。应用机型往往"能量平平、流强与稳定性拉满"——工厂思维与科学思维在加速器世界并存。

本节要点回顾

• 四类机型分区间：回旋产同位素、直线做放疗与激光、同步做光源、对撞机摸极限；选型从应用倒推。
• 三大件是源、射频腔、磁铁：源定下限、腔定梯度、铁定轨道；超导腔与超导磁铁各掀一次革命。
• 靶站是核物理与热工的交叉点，散裂源钨靶与ADS嬗变把加速器拉回核能版图。
• 能量匹配需求：质子治疗230兆电子伏由人体深度决定，多余能量是成本。
• 活化与检修剂量是加速器的隐性安全账，防护体系与核电厂同源。

硬件巡礼结束。下一章进入软件与数据的领地：核数据、蒙特卡罗、确定论与人工智能——核工程"敢签字"的那一半实力。
