1.3 谐振腔模式与稳定区调校

1.3 谐振腔模式与稳定区调校

有了能出增益的介质，还差一个"谐振器"把光关起来反复放大。本节是全册书名里"光腔"二字的正主：纵模告诉你腔里允许哪些频率，高斯光束与横模告诉你光场的空间形状，稳定条件告诉你两面镜子怎样摆光才不会散逸。调腔的每一步微调，都是在本节画的这张相图上移动坐标。

纵模：腔是频率的梳子

光在腔内往返一周相位差为 2π 的整数倍才能自洽，得到谐振频率 νq = q·c/(2L)。相邻纵模间隔：

Δν = c / (2L)

L = 30 cm 的腔，Δν = 500 MHz；L = 10 cm 的腔，Δν = 1.5 GHz。而增益介质的发射线宽通常宽得多（Nd:YAG 约 120 GHz，钛宝石约 100 THz），于是腔线宽内能塞进大量纵模——腔从介质的宽发射带里挑出一把等间隔的"频率梳齿"。1.2 节算过阈值对频率不敏感，真正起振的是增益盖过损耗的那几根齿。短腔拉大齿距从而只留一根齿，就是 4.1 节单频化的第一招；锁住所有齿的相位，就是 3.2 节的锁模。可以说第 3、4 两章一半的技术，都在对这把梳子做手脚。

腔长稳定性的敏感度也由此而来：L 变化 δL，频率就漂移 δν/ν = δL/L。30 cm 的铝制腔架温度变化 1 K，热膨胀（约 2.3×10⁻⁵ /K）带来约 4.4 GHz 的频率漂移——超过八个纵模间隔。腔管材料与温度控制不是玄学，是纵模物理的直接推论，也是 3.1 节稳频的全部动机。

高斯光束与横模：光是带着腰的

腔内往返自洽的光场不是任意平面波，而是高斯光束：有一个束腰 w0，光斑半径按 w(z) = w0·sqrt(1+(z/zR)²) 展开，瑞利长度 zR = πw0²/λ。基横模 TEM00 的光强是光滑的高斯圆斑；高阶横模 TEMmn 则出现网格状的暗线，光斑"发胖"、发散角变大、与光纤耦合效率下降。

横模阶数越高，衍射损耗越大——这个差异正是腔内加光阑"选横模"的原理：牺牲一点效率，换来干净的基模。台上的判据很简单：看光斑照片有没有对称暗线；有，就是混进了高阶模，先查镜面准直与光阑孔径。

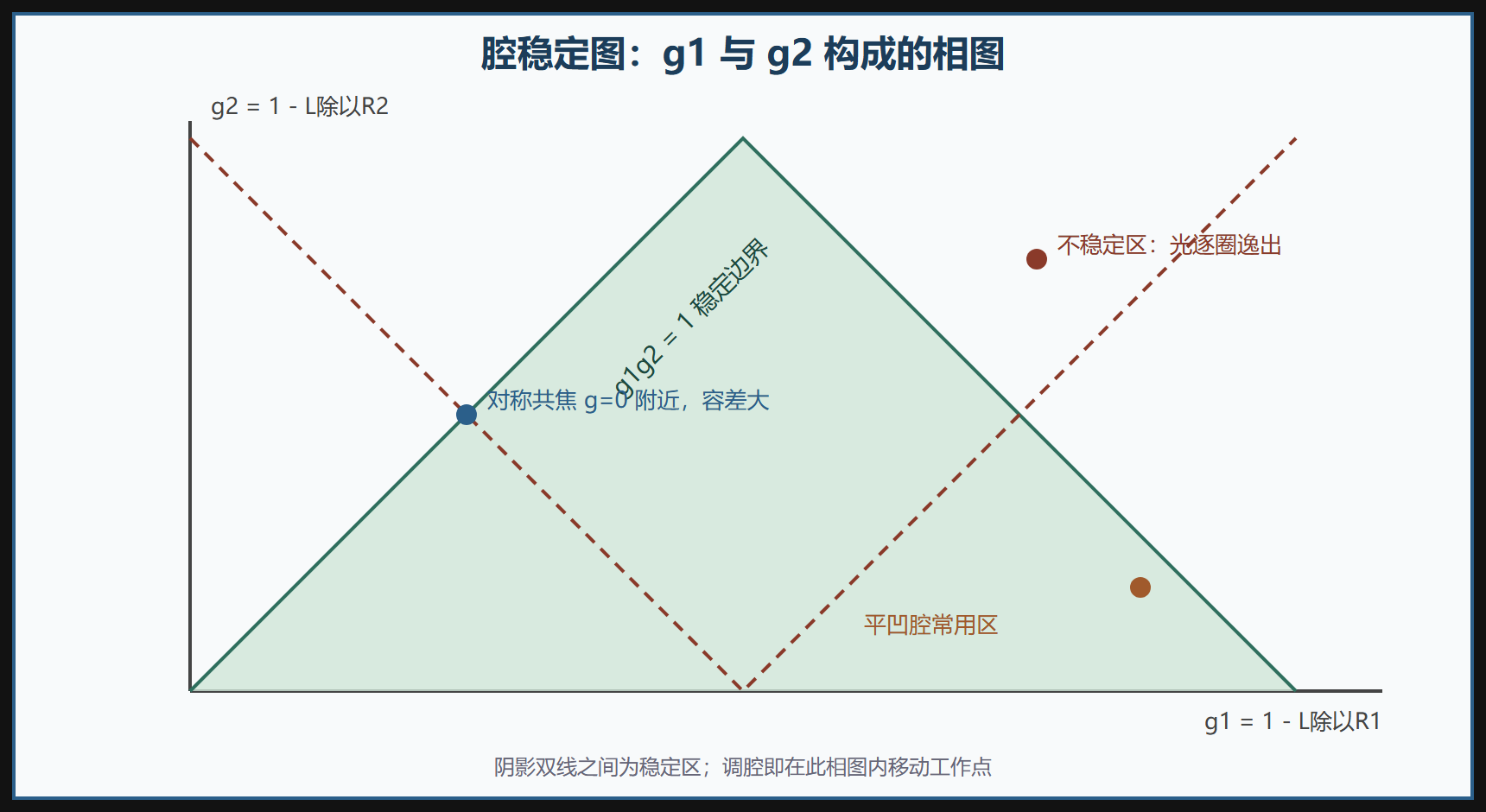

稳定条件：两面镜子的几何学

曲率半径 R1、R2 相距 L 的双镜腔，稳定条件为：

0 < g1·g2 < 1，其中 g = 1 − L/R

g1g2 ≤ 0 或 ≥ 1 的腔是临界或不稳腔，光束逐圈逸出。共焦腔（R1 = R2 = L，g1 = g2 = 0 的临界点附近）模体积居中、调整容差大，是实验室常用起点；平凹腔（R1 = ∞）结构简单，是很多商用固体激光器的选择。

ABCD 矩阵：调腔的计算器

任意腔内往返都可以用 2×2 的 ABCD 矩阵表示，光束参数 q 满足自洽条件 q = (Aq+B)/(Cq+D)。数值上，每改一次镜距或透镜焦距，重乘一次矩阵、解一次 q，就能预测束腰位置与光斑大小——这比"试着挪挪看"省掉大量台上时间：

import numpy as np

def mirror(R):            # 反射镜
    return np.array([[1, 0], [-2/R, 1]])

def prop(d):              # 自由传播 d
    return np.array([[1, d], [0, 1]])

R1, R2 = float('inf'), 0.5   # 平凹腔：平面镜 + R=0.5m 凹面镜
L = 0.30                     # 腔长 30 cm
lam = 1064e-9

M = prop(L) @ mirror(R2) @ prop(L) @ mirror(R1)   # 一次往返
A, B, C, D = M.flatten()
# 自洽：q = (Aq+B)/(Cq+D) → C q^2 + (D-A) q - B = 0
q1 = (-(D-A) + np.sqrt((D-A)**2 + 4*C*B)) / (2*C)
w0 = np.sqrt(lam/np.pi * abs(q1.imag))            # 束腰半径
print(f"往返矩阵 diag = [{A:.3f}, {D:.3f}]")
print(f"束腰半径 w0 = {w0*1e6:.1f} um")
# 输出: 往返矩阵 diag = [1.000, 1.000] 近似
#       束腰半径 w0 ≈ 271 um（位于平面镜上）
​

把 L 从 0.30 改到 0.55（超过 R2），q 的虚部变为零或负——稳定条件被越过，程序直接"告诉你"腔散了。调腔前先用这段代码扫一遍镜距，就是最廉价的仿真。

易错点与台上直觉

易错一：把纵模当成横模。纵模是频率维度的齿，横模是空间维度的斑。锁模锁纵模（3.2 节），选模光阑选横模——两个"模"字经常在口语里被混为一谈，读文献时务必先分清维度。

易错二：临界腔当稳定腔用。共焦腔严格说在 g=0 临界点上，实际使用都在它附近留余量；把镜距精确压在临界值上，环境一漂就掉出稳定区，输出忽明忽暗。

易错三：忽视热透镜对腔的改变。泵浦加热让介质变成一枚焦距会变的薄透镜（4.4 节），等效于改写了 g 参数。很多"开机十分钟后腔失稳"的现象，不是机械松动，而是工作点随热透镜漂移出了稳定区——此时应按热透镜焦距重算 ABCD，而不是一味重调镜子。

台面直觉：调腔的黄金手法是"双镜迭代"——每面镜只拧很小角度，交替进行，用近场与远场两张卡片同时盯光斑。近场定位置，远场定方向，两者都圆了，腔才真正"通"。下一节把前面积累的物理翻译成四张"输出名片"。

腔的损耗谱与精细度

除了稳定与否，腔的第二组关键参数是损耗与由此导出的精细度。腔的光子寿命与单模线宽由每次往返的总损耗决定：镜面透射、散射吸收、衍射损耗、孔径截断各自贡献一份。精细度（纵模间隔除以单模线宽）是"腔对频率的选择力"的量度——普通介质膜腔在数百到数千，精密参考腔可达十万以上。第 3.1 节的稳频与第 6.3 节的腔衰荡光谱，用的都是这份选择力。

衍射损耗与横模阶数的关系也值得展开：高阶横模在镜面边缘的场更强，被有限孔径"削掉"的比例更大。工程上利用这一点做"软边光阑"选模——孔径调到基模通过率几乎无损、而第一阶横模已有百分之几的额外损耗，阈值竞争自然把高阶模压死。选横模不需要硬碰硬的滤波，只需要在损耗上制造一点"歧视"。

腔内插件的定位精度同样由模式理论给出量化要求：一块倾斜的窗片等效于给腔加了一路横向位移与角偏，基模的往返自洽条件被扰动，输出功率对倾角的敏感度随腔的 g 参数变化。这解释了一个日常现象——同一个镜架在不同腔型里"手感"完全不同：稳定区中心附近调镜宽容、临界腔附近一点即飞。选择在稳定区中央工作，等于给自己买了调整容差的保险。
