1.2 粒子数反转与阈值条件

1.2 粒子数反转与阈值条件

上一节证明了二能级系统不可能放大，本节顺着这条禁令往下走：既然必须把"泵浦能级"和"激光上能级"分开，三能级与四能级系统分别是怎么布阵的？反转攒够了，又要攒到多少才够"起振"？这一节把阈值条件算成数字，是整张实验台从"纸上"到"能亮"的分水岭。

三能级系统：红宝石的孤注一掷

红宝石（Cr³⁺:Al₂O₃）是典型的三能级系统。宽的泵浦带（吸收蓝绿光）快速弛豫到亚稳态 2E（寿命约 3 ms），激光跃迁发生在 2E 与基态之间。要反转，就必须让上能级粒子数超过基态——而基态几乎是粒子的"老家"，室温下几乎所有铬离子都待在那里。这意味着你需要泵浦掉总粒子数的一半以上才能勉强到达 ΔN = 0，再往上每一点都是净增益。第一台激光器选了一个如此艰难的方案并成功，靠的是闪光灯的瞬时强泵浦与红宝石的长寿命。

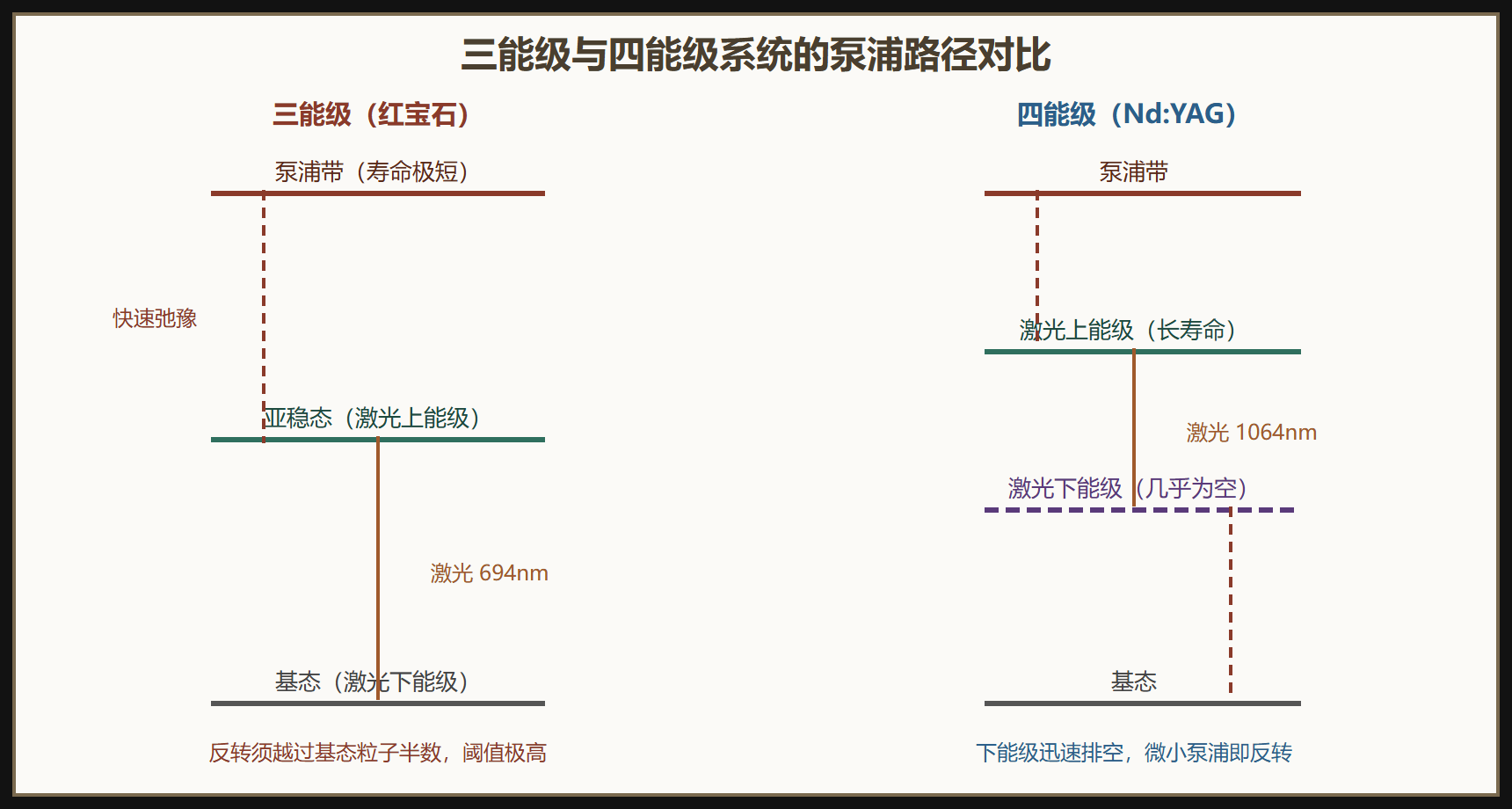

四能级系统：Nd:YAG 的聪明走位

Nd:YAG 把激光下能级从基态抬高到 E2，比基态高约 2110 cm⁻¹，折合约 0.26 eV。室温下玻尔兹曼因子 exp(−E2/kT) ≈ exp(−2110/208) ≈ 4×10⁻⁵——下能级几乎天生是空的。于是只需要极小的上能级粒子数就构成反转，阈值泵浦功率比三能级低一到两个数量级。代价是多了一次无辐射跃迁的能量浪费（量子亏损的一部分）。

速率方程与稳态反转

对四能级系统做两能级近似（只跟踪上能级粒子数 n 与腔内光子数 φ），泵浦速率 Wp、自发寿命 τ、腔内光子寿命 τc，稳态解给出反转随泵浦的线性增长；一旦反转到达阈值 ΔNth，增益锁定在阈值上，多余泵浦全部转化为腔内光子——这就是"阈值以上斜率效率"行为的来源。阈值条件由增益-损耗平衡给出：

g_th · L = 损耗项 = (1/2) ln(1/(R1 R2)) + αi L

其中 R1、R2 是两腔镜的反射率，αi 是介质内的杂散损耗。阈值反转密度则为 ΔNth = g_th / σ。

一笔可复算的阈值账

import math

R1 = 1.0        # 全反镜
R2 = 0.90       # 输出镜透过率 10%
alpha_i = 0.01  # 内部杂散损耗，1/m
L = 0.10        # 介质长 10 cm
sigma = 2.8e-23 # 受激辐射截面 m^2

loss = 0.5*math.log(1/(R1*R2)) + alpha_i*L   # 单程总损耗（无量纲）
g_th = loss / L                                # 阈值增益系数 1/m
dN_th = g_th / sigma                           # 阈值反转密度 m^-3
print(f"单程损耗 = {loss:.4f}")
print(f"阈值增益系数 = {g_th:.3f} /m")
print(f"阈值反转密度 = {dN_th:.3e} m^-3 ≈ {dN_th/1e6:.2e} cm^-3")
# 输出: 单程损耗 = 0.5724
#       阈值增益系数 = 5.724 /m
#       阈值反转密度 = 2.04e+23 m^-3 ≈ 2.04e+17 cm^-3
​

把 R2 从 0.90 换成 0.80，阈值增益系数跳到约 11.3 /m——输出镜多透一点，阈值就明显抬高，这就是 2.3 节"输出耦合优化"矛盾的雏形：透过率低了出不了功率，高了起不了振。

对三能级的红宝石做同样计算时，还要加上"翻转基态半数粒子"的额外泵浦量：总掺杂若为 1.6×10¹⁹ cm⁻³，仅"清空半数基态"就需约 8×10¹⁸ cm⁻³ 的上能级积累，再叠加阈值反转——这就是闪光灯必须"爆破式"泵浦的原因，也是为什么连续运转的三能级固体激光器几乎不存在。

易错点与台上直觉

易错一：把阈值当成"功率数字"背。阈值本质是增益等于损耗的条件，它随输出镜透过率、腔内插入损耗（比如后来加进的调 Q 元件、倍频晶体）实时变化。台上每插一个元件，都要在心里重算这笔账——插完发现不出光了，第一反应应该是"损耗超了阈值"而不是"管子坏了"。

易错二：认为反转越大越好。反转超过阈值后，稳态运转中增益会被"钳制"在阈值（增益饱和），多余泵浦变成输出功率与热。无限拉高泵浦只会加剧热透镜与热致双折射（4.4 节的主题），并不无限抬高增益。

易错三：忽略下能级排空速度。四能级系统的优势成立的前提是下能级粒子能快速弛豫回基态。在高重复频率脉冲运转下，若下能级排空不够快，会出现"下能级堵塞"，系统向三能级行为退化，阈值随重复频率升高——这是选择介质时必须核对能级寿命表的实战细节。

台面直觉：阈值以下加泵浦，输出微弱且无方向性（放大的自发辐射）；跨过阈值，光束质量、方向性、谱线宽度同时发生跳变。这个"三点跳变"是判断起振最可靠的现场证据，比任何单一指标都直观。下一节把光关进两个镜子之间，看看腔如何决定这些光的频率与形状。

三能级与四能级的中间形态

真实的介质并非只有教科书上的两种极端。准三能级系统（如 Yb:YAG、掺 Yb 光纤）的激光下能级是基态多重态的顶部，与基态热布居部分重叠——阈值特性介于三能级与四能级之间：低温下接近四能级的低阈值，室温下需要更高的泵浦密度来"清空"下能级的残余布居。这解释了为什么掺 Yb 体系对泵浦亮度（而不仅是功率）敏感：亮度决定能达到的反转密度，也决定了 4.1 节光纤与碟片架构为什么要如此执着于泵浦光与模场的重叠。

另一些介质走"多能级"路线：Er 离子在 1.5 微米通信波段的跃迁涉及多个亚稳能级的耦合，上转换过程（两个激发离子相互作用、一个被抬到更高能级）会"偷走"反转——掺 Er 系统的掺杂浓度优化，本质是在"吸收效率"与"上转换损耗"之间找平衡点。能级图的拓扑，从一开始就框定了器件的设计空间。

从阈值视角还能统一看一个现象：激光器的"弛豫振荡"（输出功率的阻尼振荡）。阈值附近，反转数与腔内光子数构成一对互相牵制的动态变量——光子多了吃掉反转，反转少了光子衰减，于是输出围绕稳态振荡几个来回。这个振荡的频率与阻尼，是速率方程线性化的直接产物，也是 3.1 节噪声分析里"技术噪声峰"的出处。阈值不只是"起振分界线"，它还是整套动力学的出发点。

阈值账还有一个常被忽视的敏感项：介质的截面随温度变化（谱线热展宽让 σ 漂移），同一台机器冷机与热机的阈值读数可以差百分之几——记录阈值时必须注明热机状态，否则趋势线（5.5 节）里会混入系统性的"晨昏差"。
