2.2 泵浦方式与能量转换效率

2.2 泵浦方式与能量转换效率

介质上台后，第二件台件是泵浦源——它决定能量以什么方式、什么效率注入介质。泵浦不是"插上电就行"的配套件：灯泵与二极管泵浦的选择改写了固体激光器的效率版图，端泵与侧泵的取舍决定了增益分布与光束质量，量子亏损则从物理上框定了效率上限。本节把这些账一笔笔算清。

三条泵浦路径

光学泵浦——闪光灯：氙灯、氪灯发出覆盖紫外到红外的宽带连续谱，介质吸收带只占其中一小段。光谱失配是灯泵的死穴：Nd:YAG 灯泵电光效率典型只有 1–3%，其余能量全部变成热，逼出水冷机组与热透镜的一系列麻烦（4.4 节）。灯泵的历史功绩是让固体激光器在二极管成熟前就活了下来，如今退守高储能脉冲等少数场景。

光学泵浦——激光二极管（LDP）：二极管本身电光效率过 50%，且发射谱宽仅几纳米，可以精准对准介质的吸收峰（Nd:YAG 在 808 nm，Yb:YAG 在 941 nm）。光谱失配近乎归零，固体激光器电光效率跃升到 20% 以上，热负荷下降一个量级——上世纪九十年代的"二极管泵浦革命"直接造就了今天的全固态激光器与光纤激光器产业。

电注入泵浦：半导体激光器自身就是电流驱动，电子空穴复合直接注入能量，没有"电→光→吸收"的中间环节，结构上最紧凑。气体激光器的放电激励也属此类：电场把气体粒子直接激发到高能态。

量子亏损：写在物理上的效率天花板

无论哪种光泵，被吸收的泵浦光子能量 hνp 总要高于激光光子能量 hνl，差值以无辐射跃迁的形式变成热：

η_q = νl / νp = λp / λl

808 nm 泵浦 1064 nm 输出：η_q ≈ 0.76，约 24% 的能量注定变热；941 nm 泵浦 1030 nm：η_q ≈ 0.913。这就是 Yb 体系效率更高、热更少的根本原因——选泵浦波长就是选热负荷。

端泵与侧泵：增益分布的两种选择

• 端泵：二极管经耦合光学从介质端面注入，泵浦光与腔模在轴上重叠极佳，阈值低、光束质量好；但受端面尺寸与损伤阈值限制，功率定标受限。中小功率、高光束质量机器的标准配置。
• 侧泵：二极管阵列（巴条）从侧面多向照射，模体积大、功率上限高；重叠差、增益不均匀，光束质量与偏振特性难看。高功率脉冲系统的选择。

一笔完整的效率账

# 端泵 Nd:YAG 与 Yb 光纤激光器的电到光效率链
def wall_plug(diode_eta, absorb, overlap, quantum, extract):
    return diode_eta * absorb * overlap * quantum * extract

# Nd:YAG 端泵：二极管电光0.5 吸收0.95 重叠0.8 量子亏损0.76 提取0.85
yag = wall_plug(0.50, 0.95, 0.80, 0.76, 0.85)
# 掺镱光纤：二极管电光0.55 吸收0.98 重叠0.9 量子亏损0.913 提取0.85
fiber = wall_plug(0.55, 0.98, 0.90, 0.913, 0.85)

print(f"Nd:YAG 端泵电光效率 ≈ {yag*100:.1f}%")   # ≈ 24.6%
print(f"掺镱光纤电光效率   ≈ {fiber*100:.1f}%")   # ≈ 37.6%
print(f"1kW 输出时灯泵(2%)需电功率 ≈ {1/0.02:.0f} kW")
print(f"1kW 输出时光纤(38%)需电功率 ≈ {1/fiber:.1f} kW")
​

输出显示：同样 1 kW 激光输出，灯泵系统要吞 50 kW 电（其中 49 kW 变热），光纤系统只要 2.7 kW。热是效率账的另一半——它不只是浪费，还要用冷却系统再花一笔电去搬走。这就是"效率"在工程上从来按"电费+冷却+体积"三联结算的原因。

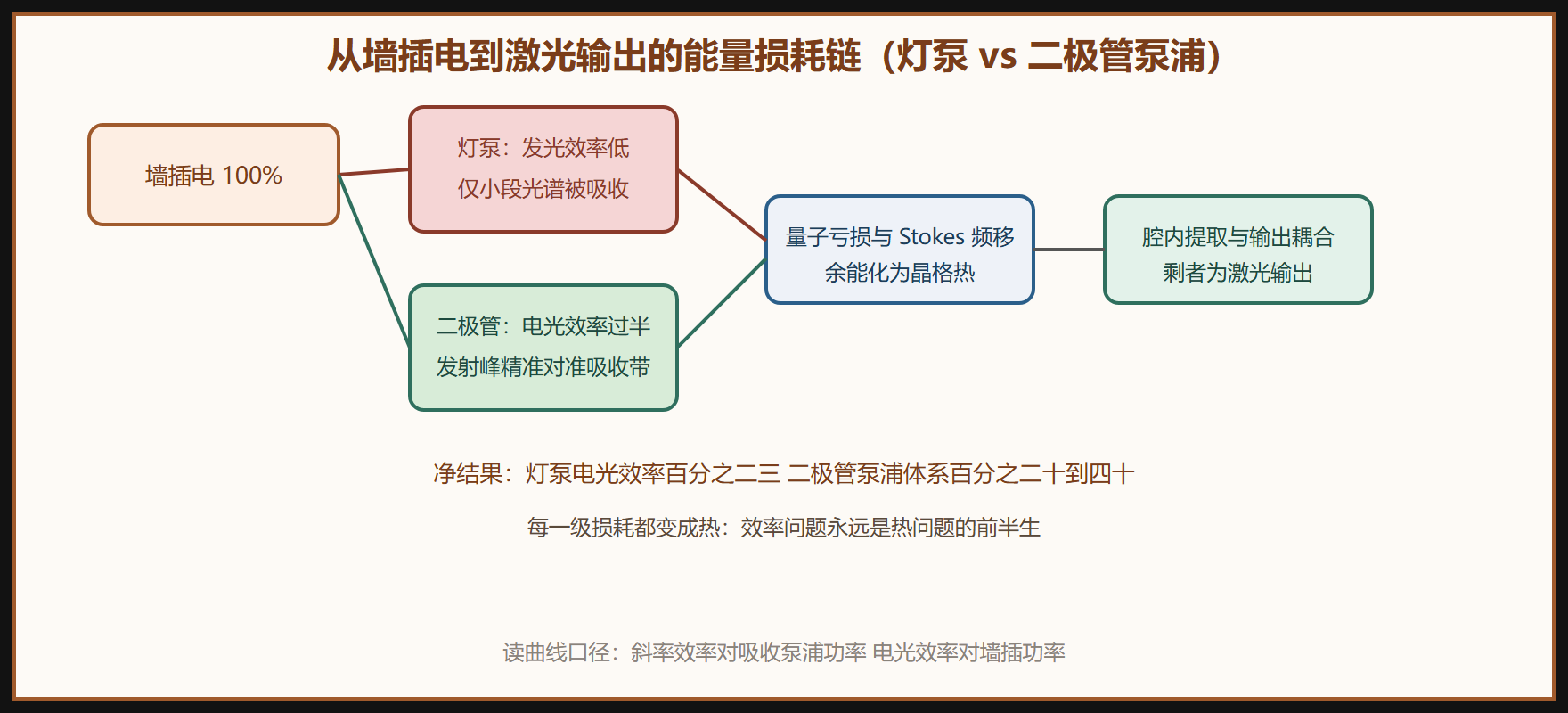

泵浦能量的损耗链全景

斜率效率与输出特性曲线

阈值以上的输出功率对吸收泵浦功率近似线性，斜率即斜率效率 η_s，理论上限接近 η_q × 提取效率。台上实测一条 P_out–P_abs 曲线，可以读出三件事：阈值位置（1.2 节的损耗体检）、斜率效率（泵浦耦合与量子亏损的体检）、曲线弯折（热透镜或饱和导致性能退化的预警，对应 5.5 节排错流程的第一项）。一根曲线，三份诊断，是调腔台账里性价比最高的测试。

易错点与台上直觉

易错一：把"吸收功率"当"注入电流功率"算效率。比较不同机器必须统一口径：斜率效率对吸收泵浦功率，电光效率对墙插电功率，混用会得出荒唐结论。读规格书先看脚注写的是哪个分母。

易错二：认为泵浦越强越好。泵浦超出设计点，热透镜焦距缩短（4.4 节），腔的工作点在 1.3 节的稳定图上漂移，轻则模质变差，重掉出稳定区熄灭。"额定泵浦功率"是热管理与腔设计的联合结论，不是保守主义的客套。

易错三：忽视泵浦波长随温度漂移。二极管发射波长随结温漂移（典型 0.3 nm/K），水冷温度漂 5 K 可能使发射峰偏离窄吸收峰 30% 以上的吸收率——机器"开机正常、半小时后掉功率"的经典病因之一。宽带吸收介质（如 Nd:YAG 对 808 nm 的吸收带较宽）对此宽容，窄带介质（Yb:YAG 的 941 nm 峰很窄）必须锁波长的二极管或控温。

台面直觉：摸一摸机器的电耗表与出光功率的比值，再摸一摸水冷机的功率，三个数字合起来就是这台机器的"体检三联"。下一节把两面镜子装上去：腔型与输出耦合的调校。

泵浦的空间账：模匹配与增益整形

效率账之外还有一张空间账。端泵系统中，泵浦光在介质内的吸收分布决定增益沿轴向的形状（指数衰减型），腔模若与这个分布失配，等效增益下降、阈值上升——这就是"模匹配"的工程含义：泵浦聚焦太浅则远端增益浪费，太深则入口增益不足，最优焦斑应让泵浦腰径略小于腔模腰径，让整个增益区都被腔模"吃到"。

侧泵与面泵系统则用另一种方式做空间文章：多向对称照射把不均匀性"平均"掉，或故意制造增益梯度配合腔模形状。闪光灯泵浦的聚光腔（漫反射镀金腔或紧包腔）设计，本质是把"灯的发光分布"整形为"棒的吸收分布"——一台灯泵激光器的效率，一半在灯，一半在那只不起眼的聚光腔的内壁反射率上。

空间账的最后一项是热致畸变的分布控制：键合无掺杂端帽（4.3 节）把端面吸收热挪走、复合晶体让掺杂梯度与热流方向对齐，都是"用空间设计换热性能"的例子。泵浦方式的选型因此不只是"选灯还是选二极管"，而是对能量注入的效率、光谱、空间三个维度同时下注——三个维度各自的失误，会在后面以阈值升高、模式变差、热失稳三种不同面目找上门来。
