第三件台件是谐振腔本体。1.3 节已经算过双镜腔的稳定图，本节进入工程选择：稳定腔、非稳腔、环形腔各有领地；输出镜透过率不是"随便给个 10%"，而是一道阈值与提取的权衡题。装腔这一步做得粗，后面第 3 章的一切脉冲技术都无从谈起。

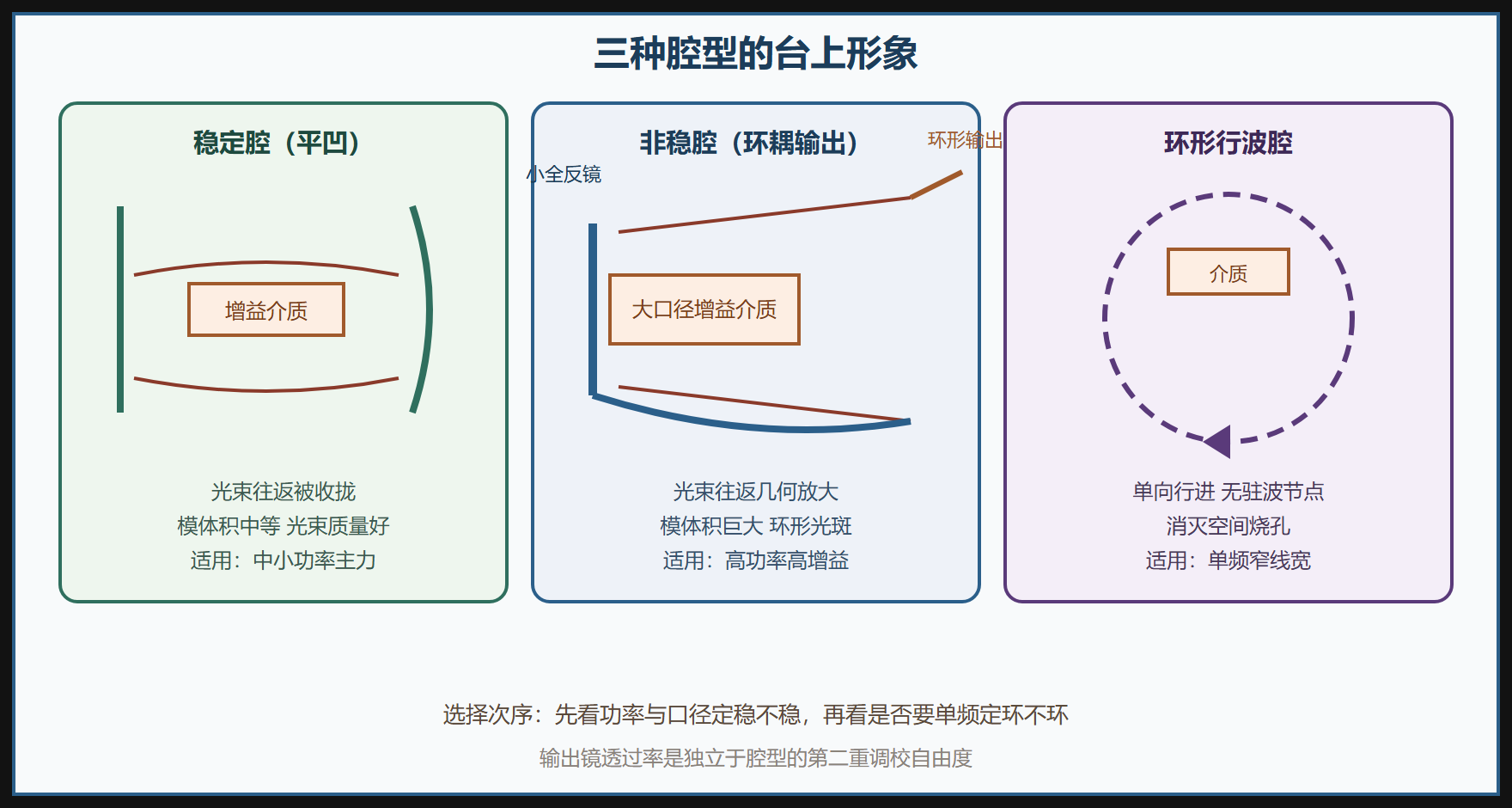

三种腔型的分工

稳定腔：g 参数落在稳定区内（1.3 节相图），光束每往返都被腔镜"收拢"，模体积中等，光束质量好，中小功率激光器的默认选择。平凹、共焦、半球腔都是它的具体姿态。

非稳腔：故意工作在 g1g2 > 1 区域，光束每往返几何放大，靠围绕全反镜边缘的环形耦合输出（"硬边输出"）。模体积可以做得非常大，正好匹配高增益、大口径的介质（高功率 CO₂、固体放大器）；代价是输出是环形光斑、衍射纹较重，需后续整形（5.1 节）。

环形腔：用多面镜子让光沿单向行进，腔内没有驻波节点——消灭了"空间烧孔"。驻波腔里，波节处的反转粒子无法被刺激（光强为零），造成增益浪费与多纵模竞争；环形行波腔让所有粒子均匀出力，是单频运转（4.1 节）的重要基建。环形腔也是腔倒空、光学频率梳齿筛选等高级玩法的基础。

输出耦合：阈值与提取的拔河

输出镜透过率 T 越大，每次往返"漏"出去的能量越多：输出功率升、阈值也升（1.2 节公式里 R2 = 1−T 变小）。存在一个最优 T* 使输出功率最大：小增益系统 T* 小（1–5%，He-Ne 之类），大增益系统 T* 大（高功率 YAG 可到 20–50%，甚至用半透半反）。用简化的输出功率模型扫一遍 T：

import numpy as np

g0L = 0.6    # 单程小信号增益（介质给定）
Li = 0.02    # 内部往返损耗
Ts = np.linspace(0.02, 0.6, 30)

def P_out(T):
    # 阈值以上往返净增益为正才有输出（简化模型）
    thr = g0L - (Li + T/2)
    return np.maximum(thr, 0) * T / 2   # 形状正确，量纲任意单位

best = Ts[np.argmax(P_out(Ts))]
print(f"最优输出透过率 T* ≈ {best*100:.0f}%")
print(f"T=10% 输出 {P_out(0.10):.3f} vs T* 处 {P_out(best):.3f}（任意单位）")
# 输出: T* ≈ 29%（该增益水平下）
​

扫描曲线是一条先升后降的抛物线：T 太小功率出不来（腔内空转），T 太大阈值吃掉增益（起振都难）。换一支增益更强的泵浦模块，整条曲线的最优峰会右移——这就是为什么升级泵浦（2.2 节）后往往要换一片更"透"的输出镜，两件台件的调校是联动的。

调腔实操要点

装腔顺序上，先粗后细：两镜间距按设计腔长装好（游标卡尺量到 0.5 mm 内），用 He-Ne 或准直红外卡把腔镜预对准；再注入泵浦，微调镜架（每步只拧几十微弧度），盯输出卡上的光斑由弱到强、由花到圆。每次只动一面镜，两面一起拧等于把变量耦合，出了问题无法归因——这是调腔的第一纪律。

易错点

易错一：把腔型当审美选择。腔型由功率口径与光束需求决定：小口径高亮度硬上非稳腔，模匹配不上反而两头落空。

易错二：输出镜"更透更亮"的直觉。透过率翻倍不等于功率翻倍，越过 T* 后功率反而下降直至熄灭。台上看到"换镜后不出光"，先算 T 是否超过了当前增益的承受力。

易错三：环形腔忘了加单向器。没有光隔离的环形腔实际上仍是双向行波叠加（等价于驻波），空间烧孔回来了，单频优势消失。环形腔的核心不是"绕圈"，是"单向绕圈"。

台面直觉：一台调好的稳定腔，轻拍台面输出应迅速恢复——恢复慢说明工作点离稳定边界太近；一拍就灭说明镜距已压在临界值。用 1.3 节的 ABCD 程序复核镜距，比凭手感重调更可靠。三件台件至此齐了，下一节把它们合起来认识整机家族。

腔内插件与"等效腔长"的连锁反应

实际腔里很少只有两面镜子：调 Q 元件、倍频晶体、标准具、偏振片都会插进腔内，每一件都带来两重影响——界面损耗（直接抬高 1.2 节的阈值）与等效光程变化（介质折射率大于空气，同样的几何长度在光看来更长，纵模间隔变密）。插完插件"出光波长漂了、模式变了"并不奇怪，腔的物理参数已经被改写。老练的调腔者在插入任何元件前后都会重扫一遍输出特性曲线（2.2 节），把元件的"账"记清楚。

输出耦合还有一个容易被忽视的动态维度：脉冲运转下，最优透过率与连续运转不同。调 Q 脉冲建立时间只有几个往返，"阈值高低"的权重下降、"能量提取快慢"的权重上升——同样的介质在连续运转最优的输出镜，到调 Q 机器上往往偏"保守"（透过率偏低），换一片更透的镜子脉冲能量还能再涨。这就是为什么同一台振荡器的"连续版"与"调 Q 版"连输出镜都是不同规格——腔型的调校从来是"工况的函数"，不是一次性设定。

最后提醒一个与第 3 章的接口：本节的输出耦合镜、下一章的腔内插件、第 3.2 节的 Q 开关，三者共同决定"腔内光子什么时候被放出去"。理解了这一点，就会明白调 Q 其实是"把输出耦合的时间维度打开"——静态的透过率变成动态的开关，能量收放的自由度多了一个时间轴。

输出镜的选型还有一个材料细节：高透射率的输出耦合镜膜层厚、应力大，其面形会随温度与腔内功率微变——大功率机器"功率越高光束质量越差"的现象，一部分就来自这片镜子的热形变（4.3 节镀膜工艺的伏笔）。把输出镜也当成热光学子系统对待，是高功率调腔与低功率调腔的手感差别所在。

环形腔的工程细节再补一笔：单向器（法拉第旋转体加偏振片对）是环形腔的灵魂部件，它的插入损耗与隔离度直接决定行波运转的纯度——隔离度不足时腔内仍是双向竞争，单频优势打折。采购环形腔整机时，问一句"隔离度多少、温漂多少"，厂商便知道遇到了懂行的买家；自己搭环形腔时，把单向器的温度系数纳入 3.1 节的稳定预算，才不会在换季后困惑于线宽悄悄变宽。

再补一个数值化的辅助判断：换输出镜后若阈值泵浦电流变化的方向与预期相反（透过率变大、阈值反而降低），说明旧镜的膜层损耗已经大于新增的透射损耗——镜子"老化到不如换掉"的量化证据就藏在这组对比里，也是 5.5 节维护台账里输出镜更换判据的由来。
