5.5 调校实战手册：选型、准直、排错与维护

5.5 调校实战手册：选型、准直、排错与维护

全册的经验在这一节收拢成手册。它不再引入新物理，而是把 1–5 章的知识压进四张可直接照做的清单：从需求到机型的选型路径、从零开始的准直手法、从症状到根因的排错树、以及让机器长寿的维护周期表。这一节的正确用法是打印出来贴在台边——知识在纸上只是知识，贴在台边才是产能。

选型：需求到机型的四步路径

2.4 节给了分类坐标系，这里给决策流程：

1. 写清工艺需求：材料与厚度（定波长与吸收）、特征尺寸（定光斑与 M²）、节拍（定平均功率与重频）、热敏感度（定脉宽体制——6.1 节详述）。
2. 换算光源指标：功率密度 = 功率/焦斑面积；峰值功率 = 单脉冲能量/脉宽。两个数字圈定机型区间。
3. 核对配套账：电力容量、冷却水量（4.4 节热账）、排烟、安全等级（6.5 节）、占地面积。机型再好，配套接不住就是负资产。
4. 工程品格比较：维护周期、耗材体系（灯、二极管、镜片）、供应商响应、同行业绩。最后一步淘汰技术上的并列者。

一条防坑提醒：-demo 打样一定要用自己的材料和自己的图纸，供应商样板件永远打得漂亮；合同里写明验收指标与口径（M² 按什么标准测、功率在哪个点测——5.3、5.4 节的口径之争在这里变成商务条款）。

准直：双镜法的纪律

从零搭一条光路的可复现手法：

• 建立参考线：以激光器出光孔中心与第一个目标点定义基准轴线，用针孔或十字靶固定两端。
• 双镜迭代：每面镜有两个自由度（俯仰、偏摆），双镜法用"镜 1 管方向、镜 2 管位置"交替修正：近场靶调镜 2 对位置，远场靶调镜 1 对方向，来回三到五轮收敛。每次只动一面镜（1.3 节的老纪律）。
• 光阑链：沿光路每隔一段放小孔光阑，穿过所有光阑的光路"冻结"轴线；后续插元件以此为准入。
• 反射光的处理：每面光学件都可能把光反回激光器（尤其光纤系统），该加隔离器就加（4.1 节），反射光路在排查时要用红外卡逐件检查。

元件插入顺序也有讲究：先放影响光路走向的（反射镜），再放只影响光束的（透镜、窗片），最后放娇贵的（非线性晶体、高损伤阈值要求的镜面——4.3 节），低功率预对准后再逐级升功率。

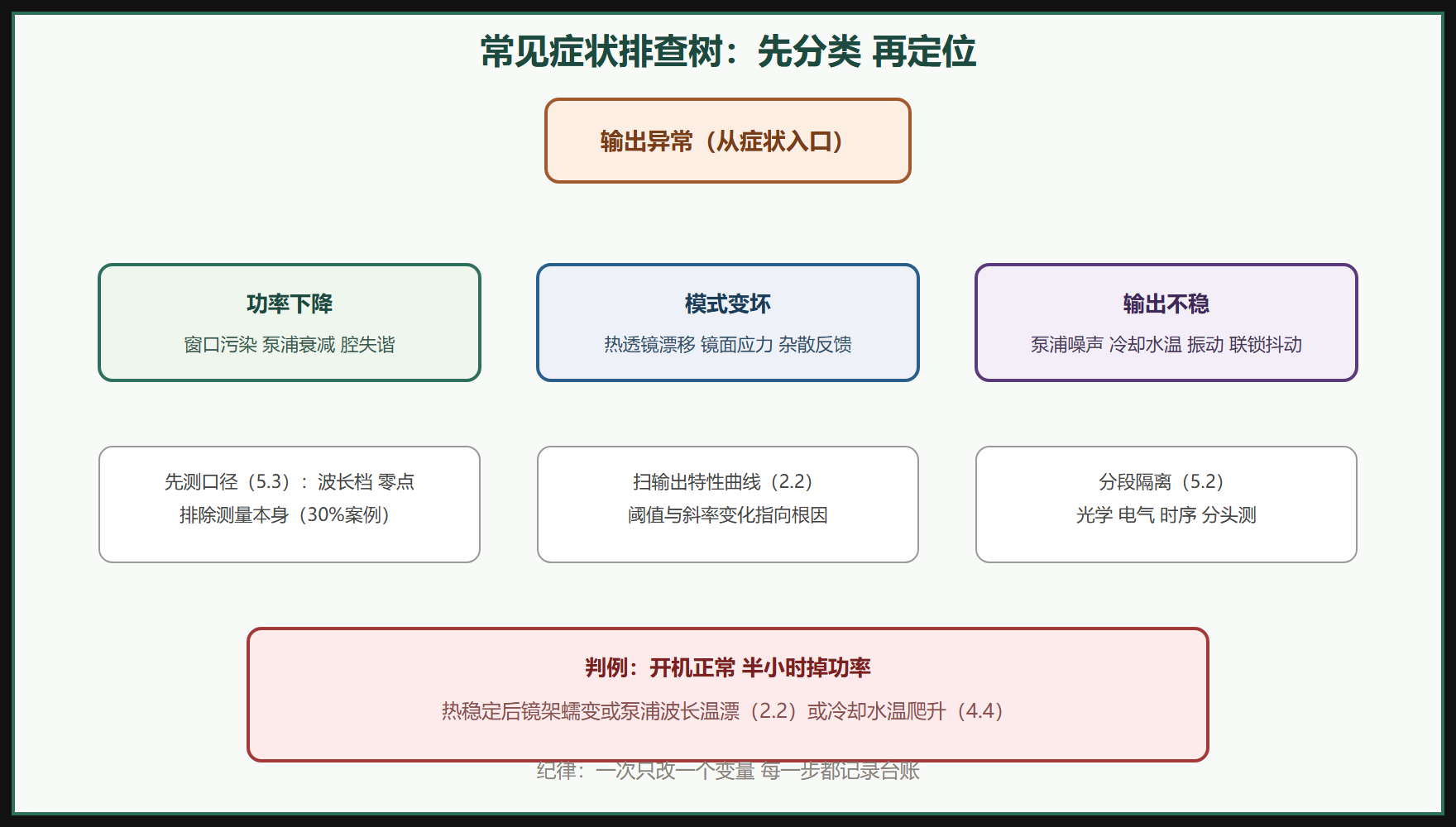

排错树：症状到根因

三条排错纪律：先验测量再动机器（5.3 节的口径自查排掉三成假故障）；一次一个变量（并发改两处，好了不知谁功劳，坏了不知谁责任）；台账制度（时间、现象、参数、改动、结果五列，故障的规律藏在历史里）。

维护周期表与寿命管理

寿命管理的核心是趋势线：把每周的功率读数画成时间序列，正常老化是缓慢斜线，突变则指向 5.2 节排错树。二极管泵浦源的寿命曲线（4.4 节）可以外推"还能撑多久"，把大修从"突然停产"变成"计划性换件"——维护的最高境界是让故障变得可以预约。

环境对策速查：温度（机房恒温 ±2 度，热漂移与露点都要管）、振动（光学台气浮隔离，泵与风机远置）、湿度（低于露点以下的安全裕量，光学件防霉）、洁净（正压机房或罩壳，粉尘是镜片寿命第一杀手）。

收束：从台回到知识地图

到这里，一张光学台上的全部工序走完了：理论地基（第 1 章）→ 上台件（第 2 章）→ 调腔出光（第 3 章）→ 换件升级（第 4 章）→ 整机联调与排错（第 5 章）。剩下的唯一问题是：这台机器出去以后能做什么、怎样做得安全、市场如何回报——那是第 6 章的领地。带着这本手册出发，你已经不是"读过激光原理的人"，而是"能把一台激光器从图纸带到现场的人"。

手册的最后两页：沟通与交接

调校功夫的最后一环是沟通。选型阶段，工程师与供应商的对话要用指标语言而不是形容词（"光束质量不错"不如"M² 1.3，按 ISO 11146 测量"）；验收阶段，判据写进合同（5.3、5.4 节的口径）；维护阶段，交接文档要让继任者复现你的每一步判断（台账的意义）。三段沟通共用一个原则：把工程判断的依据写下来——写在纸上的判断可以被检验、被改进，留在脑子里的判断随人离职一起消失。很多车间"老师傅走了机器就调不好"的困局，缺的不是技能而是记录制度。

第二页留给"知道何时求助"：排错树走到叶子节点仍未解决、趋势线外推的维护窗口与产能冲突、测量结果与物理直觉矛盾——这些都是引入外部专家的正确时机。把问题整理成一页纸（现象、时间线、已排除项、当前怀疑）再求助，是对专家时间的尊重，也是对自己思路的最后一次梳理。调校记写到这里，实验台上的故事讲完了；但真正的调校从合上书的那一刻才开始——愿你的腔常通，光常稳。

维护制度还有一条"备件经济学"：关键备件（泵浦二极管模块、输出镜、窗片）的库存量应按采购周期与故障率计算，而不是按仓库大小。海外器件周期数月的年代，一支"常备两片输出镜"的习惯救过无数产线的交期——备件清单的本质是用库存资金买停机风险的对冲，这条账与 6.5 节的供应链地图直接挂钩。

环境因素的最后一项提醒：光学台的气浮隔震要定期检查气路压力与台面水平（台面倾斜会让气浮单元受力不均，隔震性能悄悄退化）；南方梅雨季的湿度控制（除湿机与氮气吹扫）直接决定镜片霉变的速度。环境无小事，因为它从不报警——等你发现时，损失已经写在了光学面上。

准直手法最后补两个小技巧：一是"红外卡两面用"——卡片的正面反面亮度对比可以判断光斑相对卡片平面的入射角，比单面看更敏感；二是"纸片寻光法"——功率太低红外卡不亮时，一张白纸在暗室里的微弱荧光常能定位光斑位置。这些土办法不上教科书，却是每个光学工程师口袋里的真家伙——精密仪器负责精确，土办法负责"先找到再说"，两者缺一不可。

维护的最后一层是"人的交接"：每份维护记录除了数据，还应有一栏"当时怎么判断的"——这栏文字是隐性经验的唯一载体。新人读懂数据只要一周，读懂"为什么这么判断"要靠这些边注，把边注写清楚的老工程师，是每个光学实验室与产线最珍贵的资产，也是本册希望每位读者最终成为的样子。
