6.1 动态加载装置：轻气炮、SHPB 与爆轰管

6.1 动态加载装置：轻气炮、SHPB 与爆轰管

动态加载装置是爆炸力学的"信号发生器"：霍普金森杆覆盖每秒一千应变率段，轻气炮提供百米每秒到每秒八千米的平板撞击，爆轰管复现真实爆轰环境。选对装置，实验就成功了一半；选错装置，再精密的测量也是测错的东西。

本章首节：先会"造波"，再谈"测波"。每台装置都对应第 4 章某段本构曲线的标定需求。

霍普金森杆：一千年每秒应变率的标准源

分离式霍普金森压杆（SHPB）的原理是 4.1 节弹性波"传真"特性的直接应用：一根弹性杆打入射波，杆端贴试件，试件另一侧再接透射杆。入射、反射、透射三个波都是弹性波，用杆上的应变片读出三段波形，就能解出试件的应力、应变、应变率历史——这就是"三波法"，6.3 节给出完整数据处理。

装置要点：杆材常用 40 铬合金钢（阻抗匹配金属试件）或铝合金（软材料）；子弹（撞击杆）长度决定脉宽；波形整形器（一片小紫铜片）压平波头振荡，是现代 SHPB 的标配。局限同样明确：应变率上限约每秒一万（杆中波已开始弥散），下限约每秒一百（低于此用准静态机更准），试件必须小（标准是直径 20 毫米、长 20 毫米圆柱）。

# SHPB 一维应力平衡检查（数据可信的前置门槛）
import math
E, c = 200e9, 5000.0        # 杆材模量与波速
L_s = 20e-3                  # 试件长度 m
t_transit = 2*L_s/c          # 应力波穿越试件往返时间
print(f"试件内波往返时间 = {t_transit*1e6:.2f} 微秒")
print("经验要求：加载脉宽应大于往返时间的 4~6 倍，试件内应力才近似均匀")
pulse = 120e-6               # 典型子弹脉宽
print(f"典型脉宽 {pulse*1e6:.0f} 微秒 / 往返时间 = {pulse/t_transit:.0f} 倍")
​

输出：往返时间 8 微秒，脉宽 120 微秒是它的 15 倍，应力均匀性条件轻松满足。若试件加长一倍或脉宽太短，均匀性崩坏，三波法解出的"应力应变曲线"就是假象——这是 SHPB 数据质量的第一道门。

轻气炮：高压短脉冲与一维平面冲击

SHPB 给的是"一维应力"（杆自由侧向收缩），要标定第 4 章高压段的"一维应变"响应（侧向被约束），需要平板撞击。轻气炮用快动阀释放高压氢气或氦气，把弹丸加速到每秒一百到八千米，撞击靶板产生平面冲击波，波后状态严格遵循第 3 章的阵面账本——测出撞击速度与飞片厚度，波后压力、密度全部可解。轻气炮是标定材料冲击雨贡纽曲线（状态方程）的标准装置，第 2 章 JWL 的验证链也经过它。

爆轰管（或爆炸塔内的小药量试验）则直接装真实炸药：研究爆轰波结构（第 2 章胞格）、殉爆（2.3）、近场载荷，都必须用真爆轰——任何机械加载都仿不出化学反应释热的时空分布。

三台装置与其它常用加载器排成频段地图：

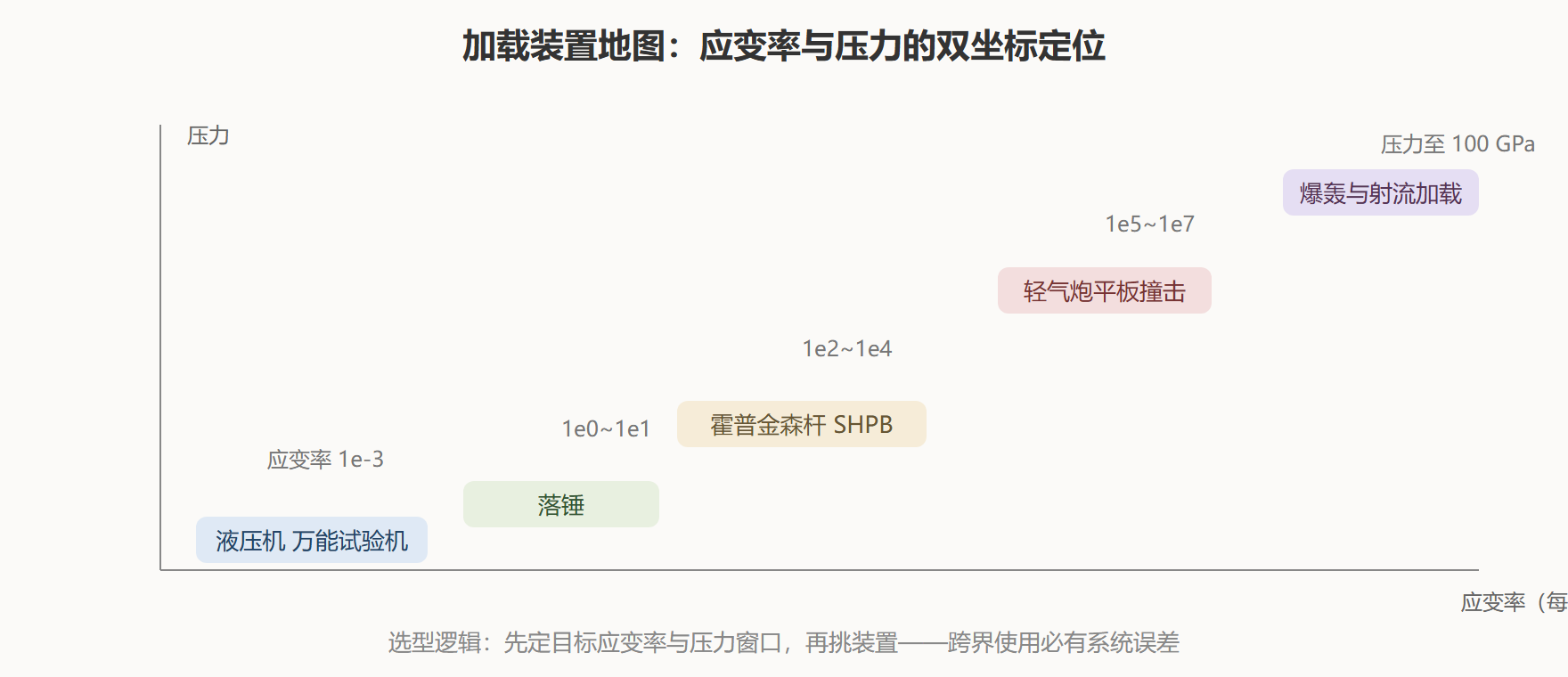

图：装置在应变率-压力双坐标上的分工带。相邻装置的交接区（如 SHPB 上限与气炮下限之间）是数据争议高发带，复算时应检查交接区数据来自哪台装置。

⚠️ 常见坑：拿 SHPB 测非常软或非常脆的材料不加任何处理。软材料（泡沫、生物组织）阻抗失配导致试件内应力长时间不均匀，需要脉冲整形加长的特殊技术；脆性材料达到破坏后碎片飞散，透射波失真，需加约束套环。装置说明书不会替你挡这些坑。

💡 关键直觉：加载装置与传感器是"发令枪与秒表"的关系——装置决定你能跑到哪个量级，测量决定你读得多准。先选装置再配测量，顺序反了就会造出"测不准的载荷"。

装置选型的三个实战判断

判断一，试件尺寸决定装置可行性：SHPB 标准试件直径二十毫米，若工程材料只能取到大骨料混凝土试件，杆径要放大到七十五甚至一百毫米（大型 SHPB），杆径放大后弥散修正难度陡增，预算与周期都要重估。判断二，温度与围压的复合需求：地层深部材料的动态响应需要围压（三轴 SHPB）与温度（环境箱）同时加载，这类改造装置资源稀缺，选题阶段就要确认可及性，否则应变率段与围压段的数据矩阵会留空洞。判断三，加载波形与真实爆炸的相似性：真实爆炸升压时间亚微秒，机械加载最快也在微秒量级起坡，凡结论依赖"升压速率"的工作（如材料的率相关失效），必须用平板撞击或直接爆轰加载补数据，SHPB 波形不能外推到更快升压区。

装置地图因此要再加一维——"波形可控性"：气炮与 SHPB 的波形可设计可重复（利于机理分离），爆轰与射流加载最接近实战但重复性差（利于综合验证）。机理研究与工程验证，分用两端的装置，中间地带靠数值模拟缝合。

装置还有一个常被低估的维度——安全设施与许可。气炮的储气压力容器、爆轰试验的防爆间与遥操作、X 射线装置的辐射防护，都是资源与周期的大项。勘测者评估一份实验数据的可信度时，顺带看试验场所资质：具备防爆间与遥操作的实验室，其数据大概率来自规范流程；简陋场地的数据哪怕数值漂亮，溯源链也弱。这不是偏见，是证据链管理。

装置数据的引用检查五问

引用任何装置的实验数据前，问五个问题：试件尺寸与杆径或弹径匹配吗？加载波形整形了吗？环境温度与围压记录了吗？应变率是实测还是名义值（按试件长度除脉宽估算）？数据落在该装置的标定频段内吗？五问过关，数据才值得进入你的反演链条。

一张速查表

装置速查：落锤管每秒一米到十米加载、SHPB 每秒一百到一万应变率、轻气炮每秒一百到八千米弹速、爆轰管微秒级真实爆轰。反过来，从数据的应变率或速度标签反查装置，也能快速判断该数据是否可能造假——超出装置能力区间的"数据"，先怀疑来源。

装置维护周期同样影响数据质量：杆材的微裂纹积累会逐渐畸变波形，定期超声探伤与标准试件复核应写入装置台账，引用某装置数据时可顺带查它最近一次核查日期。

本节要点回顾

• SHPB：一维应力、每秒一千段应变率的标准装置，三波法的前提是试件应力均匀；
• 轻气炮：一维应变平板撞击，标定冲击雨贡倪与高压本构的主力；
• 爆轰管：真实爆轰环境不可替代，化学反应释热的时空分布无法机械仿造；
• 交接区谨慎：相邻装置量程重叠区数据要注明来源，跨界系统误差常被忽视。

下一节给这些载荷配上"眼睛"：高速摄影与脉冲 X 射线，看微秒里发生的事。
