6.2 高速摄影与脉冲 X 射线：给爆轰波拍照

6.2 高速摄影与脉冲 X 射线：给爆轰波拍照

高速摄影以每秒百万幅的量级记录可见光过程（爆轰发光、火焰面、飞片轮廓），分幅摄影看"一帧帧照片"、条纹摄影看"一条连续位移-时间轨迹"；脉冲 X 射线闪光照相则穿透烟雾与壳体，把金属射流、飞片内部结构拍成纳秒级的"骨骼片"。两者互补，构成爆炸光学诊断的主力。

上一节会造载荷，本节开始"看"：先看外部轮廓，再看内部透视。

一条纹摄影：位移-时间的连续底片

转镜式条纹相机把狭缝像扫在底片上，得到一张横轴为时间、纵轴为位置的连续记录。爆速测量的标准方法就靠它：爆轰波前沿发光，在底片上留下一道斜线，斜率倒数就是爆速。用 Python 处理一道模拟的条纹图像素数据：

# 条纹图爆速提取（示意：斜线上的采样点）
import numpy as np
# 假设条纹图上爆轰前沿轨迹采样：时间(微秒) 与 对应位置(毫米)
t_us = np.array([0.0, 1.0, 2.0, 3.0, 4.0, 5.0])
x_mm = np.array([0.0, 7.1, 14.3, 21.2, 28.6, 35.7])
# 线性拟合得爆速
k, b = np.polyfit(t_us, x_mm, 1)
D = k * 1e-3 / 1e-6      # mm/us -> m/s
res = x_mm - (k*t_us + b)
print(f"拟合爆速 D = {D:.0f} m/s")
print(f"线性度（残差均方根）= {np.sqrt((res**2).mean()):.2f} mm")
print("判读：残差小于像素分辨率的1/2，前沿为稳定爆轰")
​

输出爆速约 7120 米每秒（典型高能混合炸药量级），残差亚毫米——稳定爆轰的判据。若残差呈系统性弯曲，说明爆轰在加速或衰减，此时报"平均爆速"要注明区间。数字式高速摄影（每秒百万帧量级）如今承担大部分分幅任务，但条纹相机在爆速测量上仍是金标准，因为它的时间分辨率不靠分幅而靠连续扫描。

分幅摄影：看火焰、看碎片

分幅相机（转镜分幅或 IC CD 高速相机）拍离散帧：火焰面褶皱的演化、壳体膨胀到破裂的全过程、破片飞散的姿态。关键参数是帧率与曝光：帧率决定时间分辨率，曝光决定单帧清晰度（快门越短越清晰、感光越弱）。勘测式应用：从两帧照片里同一破片的位置差算初速——

# 双帧破片测速
dt = 20e-6          # 帧间隔 20 微秒
dx = 0.18           # 破片位移 0.18 m
print(f"破片平均速度 = {dx/dt:.0f} m/s")
# 与弹道极限交叉核对
​

输出 9000 米每秒——超过常规战斗部破片上限，说明测的可能是射流头部而非破片（第 7 章射流头部速度正好在这个量级）。这个"测出超常数值先怀疑对象身份"的习惯，是实验判读的基本功。

脉冲 X 射线：穿透烟雾的纳秒快照

光学摄影被烟雾、火光、壳体遮挡时就轮到 X 射线：高能脉冲（几十纳秒脉宽）穿透拍摄，得到金属部件的"骨骼照"。三大经典应用：聚能射流的形成与断裂（射流在烟雾里完全不可见，第 7 章）；爆炸驱动飞片的形状与完整性（弯拢、破裂诊断）；壳体破碎过程的内部视图。双机联动还能拍立体对，重建射流三维姿态。

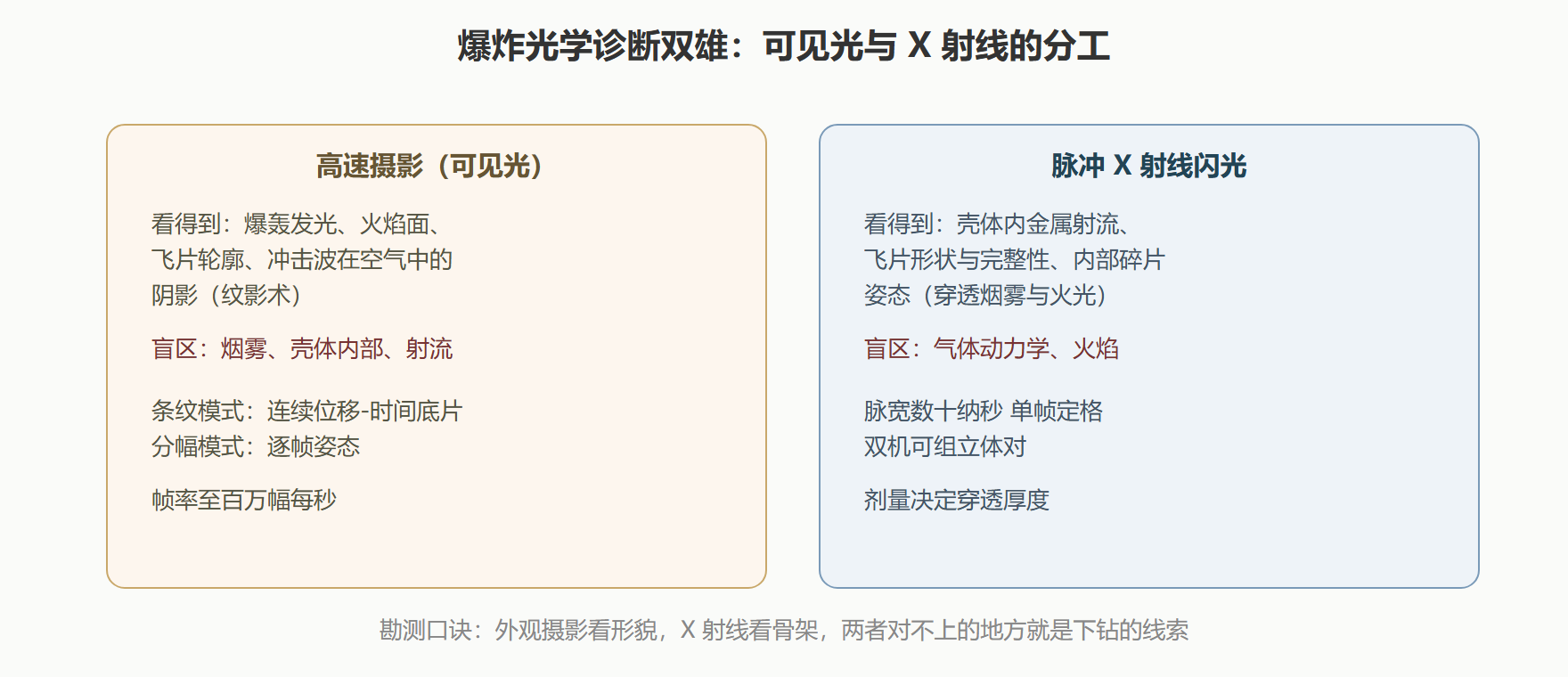

图：两种成像方式的分工与盲区。实际试验通常双机同场：可见光记录全过程时序，X 射线定格关键内部瞬间。

⚠️ 常见坑：忽略背景光。爆轰自发光极强，光学摄影快门不开也会"漏光"进底片，爆轰发光区外的弱目标（如空气冲击波密度梯度）需要纹影或背景切割技术，并在暗室条件下标定底片本底。

纹影与阴影：让不可见变得可见

空气冲击波本身不发光、近乎透明，可见光摄影看不见它——除非用密度敏感光学。纹影术利用折射率梯度偏折光线，把密度梯度变成图像明暗，是拍摄空气冲击波球面波阵面的标准手段；阴影法更简单，只记录偏折后的总光强，对激波这类强梯度同样敏感。两种技术加上瞬态强光源（火花隙或脉冲激光），就能在照片上"看见"马赫杆、绕射波系与射流周围的激波结构——第 3 章反射类型的实验判定，靠的正是这类图像。

勘测者的图像纪律：光学照片记录的是"某一时刻的全场"，与传感器记录的"某一点的全历史"互补；报告里图像必须标注精确的起爆后时刻（由同步机时序给出），无时间戳的高速照片证据价值减半。

X 射线剂量的勘测换算也记一笔：穿透钢板的半值层约几毫米到十几毫米（随能级），要照穿五十毫米钢件需要数百千电子伏特级的谱与足够的剂量率，剂量不足的照片灰雾一片、金属轮廓淹没。拿到一张"看不清"的 X 光片，先问剂量与能级，再怀疑试验本身——很多"失败"的底片其实是物理参数不匹配。

同步机的时序账

多机联试（相机加 X 射线加电测）的时间对齐由同步机完成，各通道的触 发延迟差异要逐台标定并写入记录——快门延迟数微秒、X 射线管起弧延迟数十纳秒，不标定的多机数据时间轴各说各话。勘测者看到"多机同刻照片"应先问同步方案；这是多机数据的出生证明。

底片数字化的判读增益

底片数字化后还能做定量增强：数字底片的灰度与射线透射量近似对数关系，沿射流轴向提取灰度剖面可估射流直径分布，配合双机立体对可重建三维姿态——现代勘测从同一张底片里榨出的定量信息，远多于胶片时代肉眼判读。

数字时代还带来归档格式的选择题：原始帧无损存储代价高、压缩存储有争议，折中方案是原始数据冷备份加关键帧无损热备——归档策略本身也是实验设计的一部分，开拍前定好，收工后不吵。

给勘测者的最后一条摄影纪律：每卷影像配一张现场白板（试验编号、日期、比例尺），入镜一秒，事后省一小时的档案比对——老实验员的习惯里全是这样的低成本保险。

多拍一档保险帧的习惯同样适用于数字时代：正式工况前后各留一帧空场与环境帧，后期扣除本底光与暗电流。

本节要点回顾

• 条纹摄影：连续位移-时间底片，爆速测量的金标准，斜率即速度；
• 分幅摄影：帧率换时间、曝光换清晰度，双帧测速是最简应用；
• 脉冲 X 射线：纳秒穿透骨骼照，射流与飞片诊断的唯一窗口；
• 测出超常值先怀疑对象身份：数值离开常识区间，先查拍摄对象再查仪器。

下一节进入定量核心：VISAR 激光干涉测速与锰铜压阻计——波形数据的最后一块拼图。
