1.2 电磁场与电磁波理论

1.2 电磁场与电磁波理论

本节摘要：电磁场理论规定信号在空间旅行的一切规则——波速多快、携带多少能量、撞上墙面会怎样、怎样从天线出发。本节从麦克斯韦方程组的物理读法讲起，经过平面波、极化、边界行为，到数值仿真收尾，为第六章的微波与天线工程铺设全部理论地基。

一段历史开场

1865 年，麦克斯韦用四个方程预言了电磁波的存在，并算出波速等于光速，于是写下那句克制而惊人的推断：光本身就是电磁波。二十三年后赫兹在实验里让火花跨过间隙，证明了波的存在，却断言它"没什么用"。又过了十年，马可尼让这些波跨越了大西洋。这段历史提醒我们：理论的预言可以领先应用几十年，而本节的内容——波的反射、折射、绕射、极化——今天仍一字未改地写在每一份 5G 基站与卫星链路的设计文档里。物理定律是这个行业里唯一从不升级的东西。

麦克斯韦方程组：四句话读法

不必背公式原形，记住四句"物理读法"就能应付绝大多数工程讨论：

关键在最后两条的"互锁"：变化的电场生磁场，变化的磁场又生电场，二者互相扶持着滚出去——这就是电磁波能够脱离源、独自穿越真空的原因。把这两条联立求解，自然导出波动方程，波速由真空的介电常数与磁导率算出，数值恰好是光速。这不是巧合，是同一件事的两种表述。

平面波：最简单的行李

离开发射源足够远以后，波前近似为平面，电场与磁场相互垂直、又都垂直于传播方向，二者幅度之比是固定值——自由空间波阻抗，约 377 欧姆。这个数字在第六章会反复出现：天线本质上就是一个"把 50 欧姆传输线匹配到 377 欧姆空间"的阻抗变换器。

极化描述电场方向的指向。电场固定在一个平面内摆动是线极化，端点画圆是圆极化。手机天线姿态随机，所以卫星与基站多用极化分集或圆极化来减少姿态带来的损失；3D 眼镜与摄影偏振滤镜用的也是同一物理。

边界行为：波撞上东西之后

信号在空间旅行不会一帆风顺，撞上建筑物、地面、雨滴时的三种行为决定了无线链路的命运：

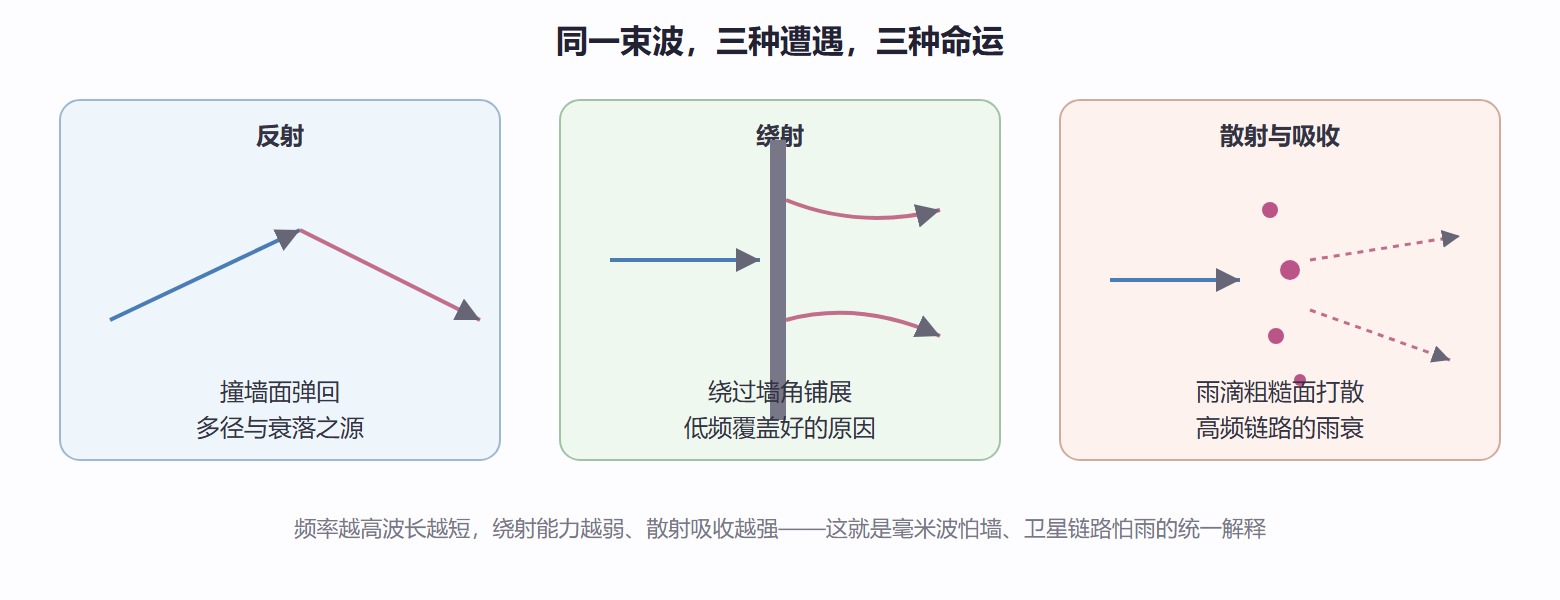

图 1.2-1 波的三种边界行为与工程后果

这张图把三个现象与它们的工程后果直接挂钩。城市峡谷里手机信号忽强忽弱，是反射多径的干涉相消；郊区低频广播覆盖好于高频，是绕射的差异；卫星 Ku 波段暴雨掉线，是散射吸收。统一的主线只有一条：波长与障碍物尺寸的相对大小决定波的行为。波长接近或大于障碍物，绕得过去；远小于，要么反射要么散射。

频谱：信号的公路编号

把电磁波按频率排队，就得到频谱这张"公路网"：低频长波绕射好但带宽窄，适合远洋导航广播；高频微波带宽大方向性好，适合蜂窝与卫星；可见光与激光方向性极佳，适合光纤内的束缚传输。一个反复出现的权衡：频率越高，可用的带宽越宽，但传播损耗越大、覆盖越难。第十章 6G 向太赫兹进军，正是沿着这条权衡线继续往上爬——带宽收益换覆盖代价。

动手验证：自由空间路损公式

信号在自由空间的功率衰减有闭式解，工程上以分贝记。用脚本算一遍直观感受：

import math

def fspl_db(f_mhz, d_km):
    # 自由空间路损（分贝）：32.45 为常数项，含光速与单位换算
    return 32.45 + 20*math.log10(f_mhz) + 20*math.log10(d_km)

for f in (900, 3500, 28000):        # 900兆赫 3.5吉赫 28吉赫 三个蜂窝频段
    print(f"{f} 兆赫, 距离 1 公里: 路损 {fspl_db(f,1):.1f} 分贝")

# 输出：
# 900 兆赫, 距离 1 公里: 路损 91.5 分贝
# 3500 兆赫, 距离 1 公里: 路损 103.3 分贝
# 28000 兆赫, 距离 1 公里: 路损 121.4 分贝
​

从 900 兆赫到 28 吉赫，路损增加约 30 分贝——相当于功率衰减一千倍。这组数字解释了运营商的布局：毫米波基站必须密集部署，且高度依赖波束赋形把能量聚成细束。公式背后是纯粹的几何：球面波能量守恒，球面积按距离平方增长，"频率项"其实来自接收天线有效口径随波长的变化。看穿这一层，公式就从背诵品变成常识。

数值方法：解不了的方程就交给机器

真实天线、真实机壳、真实人体旁的场分布，没有解析解，工程上靠数值电磁方法：矩量法把导体表面切成小单元求电流分布，适合线天线；有限元法把空间切成四面体网格，适合复杂结构；时域有限差分直接在网格上逐步推进电场磁场，适合宽带瞬态问题。共同思想都是"化整为零"——把连续场问题变成几万到几百万个未知数的线性方程组，交给你在第四章认识的计算机去解。第六章 6.2 的天线仿真流程，就是这些方法包装成软件后的样子。

⚠️ 常见坑：仿真网格剖分粗了，结果会"看起来很好"。经验法则是网格尺寸至少小于十分之一波长，且对馈电点、缝隙等细节局部加密。拿到一份仿真报告，先问网格与边界条件，再看方向图。

常见疑问两则

问：既然路损公式给出确定答案，为什么实际覆盖预测总不准？答：公式描述的是自由空间这一最理想信道，真实环境叠加了地面反射、建筑绕射、植被散射与人体遮挡，需要用经验模型或射线追踪修正，工程上再以路测数据回填校准。公式的价值不变——它给出最顺利情况的底线，所有修正都是在这条底线之上叠加损失项，这正是链路预算的写法。

问：极化失配的损失有多大，值得专门设计吗？答：线极化收发完全正交时理论上无穷大损失，实际因椭圆度与多径去极化仍有二十分贝以上衰减，足以毁掉一条链路；同极化对准则几乎无损。卫星接收高频头要按当地经纬度微调极化角，就是为了让收发极化对齐——转动一个免费的旋钮，胜过加大发射功率十倍。

本节要点回顾

• 四句读法记住麦克斯韦方程组：电荷生电场、磁通闭合、磁变生电场、电变生磁场，后两者互锁即电磁波；
• 377 欧姆的自由空间波阻抗是天线匹配的另一半真相；
• 波长与障碍物之比统一解释反射、绕射、散射的主导权切换；
• 自由空间路损随频率与距离各按二十倍对数增长，毫米波覆盖难有公式为证；
• 数值方法是现代电磁工程的标准武器，网格质量决定可信度。

波已在理论上可以飞天，但信号此刻还困在导线里，而导线的材料是硅。电子在硅里如何被驯化，正是下一节的主题。
