1.3 固体物理与半导体物理

1.3 固体物理与半导体物理

本节摘要：信号旅程中所有"干活"的器件——放大信号的晶体管、开关电流的 MOS 管、发光的激光器——都由固体物理的规则支配。本节讲三件事：能带理论如何把材料分成导体、半导体、绝缘体；载流子的统计与输运如何决定器件的速度与功耗；pn 结与 MOS 结构如何从物理原理长成实用器件。这是第二章每个元器件"参数表为什么长那样"的最终解释权。

一个反例开场

假设有人宣称发明了一种"零电阻常温导线"，能造出无损耗的手机射频前端——你不必做实验就能判断这是骗局。原因在本节：导体中载流子与晶格振动（声子）的散射由统计规律支配，室温下晶格热运动不可避免，电阻便不可避免；只有把温度降到让晶格"冻结"的超导温区，电阻才消失。换句话说，固体物理替所有元器件写好了"物理下限"，工程师只能逼近、不能豁免。放大器有噪底、CPU 会发热、激光器有效率天花板，追根溯源都到本节。

能带：电子在晶体里的楼层图

孤立原子的电子占据分立能级；大量原子聚成晶格后，外层能级劈裂合并成密集的"能带"。两条带最要紧：价带（被电子占满的楼层）与导带（电子可自由移动的楼层），中间的空隙叫禁带（带隙）。

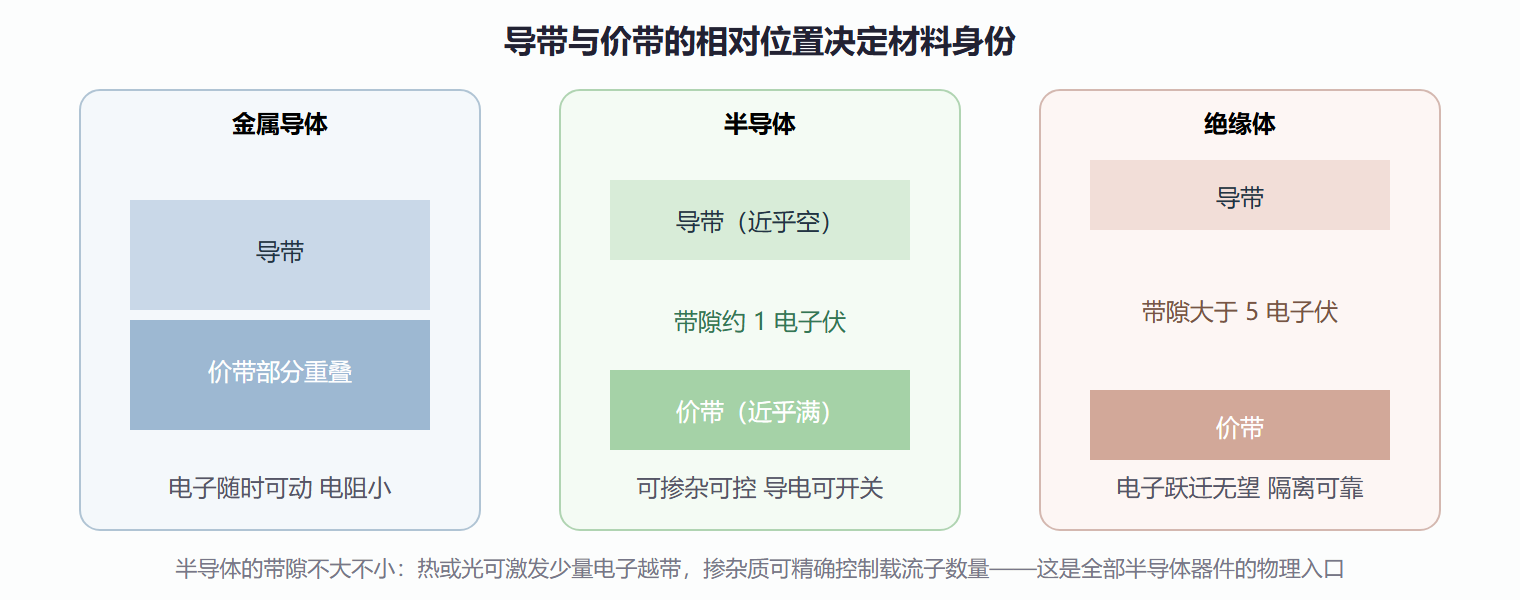

图 1.3-1 三类材料的能带图：带隙决定身份

金属的价带与导带重叠，电子海随时可动；绝缘体带隙太宽，电子无力跃迁；半导体带隙适中（硅约 1.1 电子伏），既能在室温下提供少量载流子，又能靠掺杂人工调节浓度。"不大不小"这一个性质，撑起了整个信息产业。砷化镓、氮化镓带隙更宽，击穿场强更高、可工作频率更高，所以射频功放偏爱氮化镓——选材料就是选带隙。

载流子：统计、掺杂与输运

电子服从费米狄拉克统计：能量越高占据概率越低，费米能级是占据概率为一半的分界线。室温下热运动能把少量电子顶上导带，这批"本征载流子"数量随温度指数上升——所以芯片会热失控：温度高、漏电流大、更热、更漏。

掺杂是半导体最漂亮的一步棋：往硅里掺磷，多出的一个电子成为自由载流子（n 型）；掺硼则少一个电子、留下带正电的"空穴"（p 型）。掺杂浓度可以精确控制在一亿分之一的量级——人类由此获得了"可调电阻率的物质"，这是任何金属都给不了的自由度。

输运有两种基本运动：电场下的漂移（速度正比于场强，比例系数叫迁移率），与浓度差下的扩散。载流子饱和漂移速度大致在每厘米千万分之一秒量级走过微米级距离——这决定了晶体管的开关速度上限，也是第四章 CPU 主频与第六章射频器件频率的幕后约束。

pn 结与 MOS 结构：两块基石

pn 结：天生的单向阀

p 型与 n 型材料相接，交界面处电子与空穴互相扩散复合，留下一个无自由载流子的耗尽层与内建电场。外加正向电压削弱内建场，电流通畅；反向则加宽耗尽层，电流几乎为零——单向导电由此而来。反偏的 pn 结还有第二个用途：耗尽层随反压变宽，等效电容随电压变化，这就是压控变容二极管，射频振荡器调谐靠它。

MOS 结构：栅极指挥的闸门

金属氧化物半导体结构在半导体表面隔着一层薄氧化层放一个栅极：栅压在表面感应出导电沟道，源漏之间于是可以通断。栅氧越薄，栅控越强，阈值电压越低；但薄到几纳米时隧穿漏电急剧上升——这就是摩尔定律最著名的墙之一。理解这一点，你就能读懂先进制程新闻里"高介电栅氧"" FinFET""环栅"的全部动机：换材料、换形状，只为在漏电和控栅之间重新找平衡。

动手算一遍：二极管方程的温度效应

import math

def diode_i(v, is_=1e-12, n=1, temp_k=300):
    vt = 8.617e-5 * temp_k * n    # 热电压，正比于温度
    return is_ * (math.exp(v/vt) - 1)

for t in (300, 350):              # 常温与发热后
    # 同样流过 1 毫安所需的正向压降变化
    v = 0.0
    while diode_i(v, temp_k=t) < 1e-3:
        v += 0.001
    print(f"{t} 开尔文时导通 1 毫安需约 {v:.3f} 伏")

# 输出：
# 300 开尔文时导通 1 毫安需约 0.699 伏
# 350 开尔文时导通 1 毫安需约 0.579 伏
​

温度升高五十开尔文，二极管导通压降降低约 0.12 伏。这个看似温和的数字在功率电路里是隐患：压降低意味着同样电压下电流更大、发热更大、压降更低——热失控的正反馈链条。功率器件选型时"结温余量"之所以要留足，物理根源就在这条指数曲线上。

新材料：硅不是终点

碳化硅与氮化镓带隙是硅的三倍，被称为宽禁带半导体：击穿场强高，同样耐压下器件可做得更薄、导通电阻更低，开关损耗更小——电动车主驱与快充头全面转向它们的理由全在这一句。硅光则把调制器、波导做进硅工艺，让第八章的光通信与第四章的芯片制造合流。材料层面的每一次换代，都把整条信号旅程的能耗账单重算一遍。

💡 关键直觉：看器件参数表时，把每个指标翻译回物理——击穿电压对应带隙与掺杂，开关速度对应迁移率与尺寸，漏电流对应带隙与温度。参数表不再是枯燥数字，而是固体物理的考试成绩单。

常见疑问两则

问：工艺节点数字（如若干纳米）早已与实际栅长对不上，为什么还用它宣传？答：制程节点如今是商业命名而非物理尺寸，同等命名下不同厂商的密度与性能差异不小。判断工艺代际更可靠的指标是晶体管密度与标准单元库面积，选型时应查厂商库文档而不是只看节点数字——命名是营销口径，密度才是工程口径。

问：温度升高对器件全是坏处吗？答：对以多数载流子导电的结构（如 MOS 导通沟道），迁移率随温度升高而下降，导通电阻变大是坏事；但 pn 结正向压降随温度降低（本节实验已验证），这被广泛用于温度传感与芯片过热检测。同一条物理规律，在系统的不同位置可以分别是敌人与工具，工程师的本事在于认清它此刻站在哪边。

本节要点回顾

• 带隙是材料的身份证明，半导体的"不大不小"成就了可控导电；
• 掺杂提供一亿分之一量级的浓度精度，是人类对物质电阻率的编程接口；
• 迁移率与饱和速度给器件速度封顶，热激发指数律给漏电流与热失控埋线；
• pn 结耗尽层既是单向阀也是压控电容；MOS 栅氧厚度是控栅与漏电的拔河；
• 宽禁带材料以三倍带隙重写功率与射频器件的效率上限。

物理地基到此浇筑完毕。下一章信号正式从符号变成电流：用本节的晶体管，搭建它旅程中的第一条电路。
