2.2 模拟电路分析与设计

2.2 模拟电路分析与设计

本节摘要：模拟电路是信号旅程的"育婴房"——话筒里毫伏级的原始信号必须在这里被放大、滤除干扰、偏置到合适区间，才能交给下一站的模数转换器。本节讲三件事：晶体管放大器的偏置与小信号模型、运算放大器两大黄金法则及滤波器设计、以及增益带宽积等折中指标。全程用一个音频通路设计案例串起来。

场景开场：0.7 伏的问题

先看一个真实问题。驻极体话筒输出约 10 毫伏的音频信号，而模数转换器满量程输入是 1 伏峰值。中间差约 40 分贝的增益，看似只要"放大一百倍"，但放大器不是理想器件：放大一百倍的同时，电路自身的热噪声、电源纹波、射频干扰也被放大一百倍；增益做高的级，带宽必然变窄。模拟设计的艺术正在于：在增益、带宽、噪声、线性度、功耗五个旋钮里，同时拧好五个，而不是把一个拧到头。本节的案例会把五个旋钮逐个拧给你看。

放大器：先安家，再干活

晶体管要放大，先要"偏置"——用电阻网络把它的工作点安放在合适位置，好比先给员工安排工位再谈绩效。工作点选不好，信号正半周进入饱和、负半周进入截止，波形上下削平——这就是失真的直观来源。

小信号分析是第二步：在直流工作点附近，把非线性器件"局部线性化"。BJT 简化成受控电流源（集电极电流等于基极电流乘贝塔），MOS 管简化成压控电流源（电流等于跨导乘栅压）。于是放大器退化为电阻网络与受控源的组合，增益就是欧姆定律的乘除。

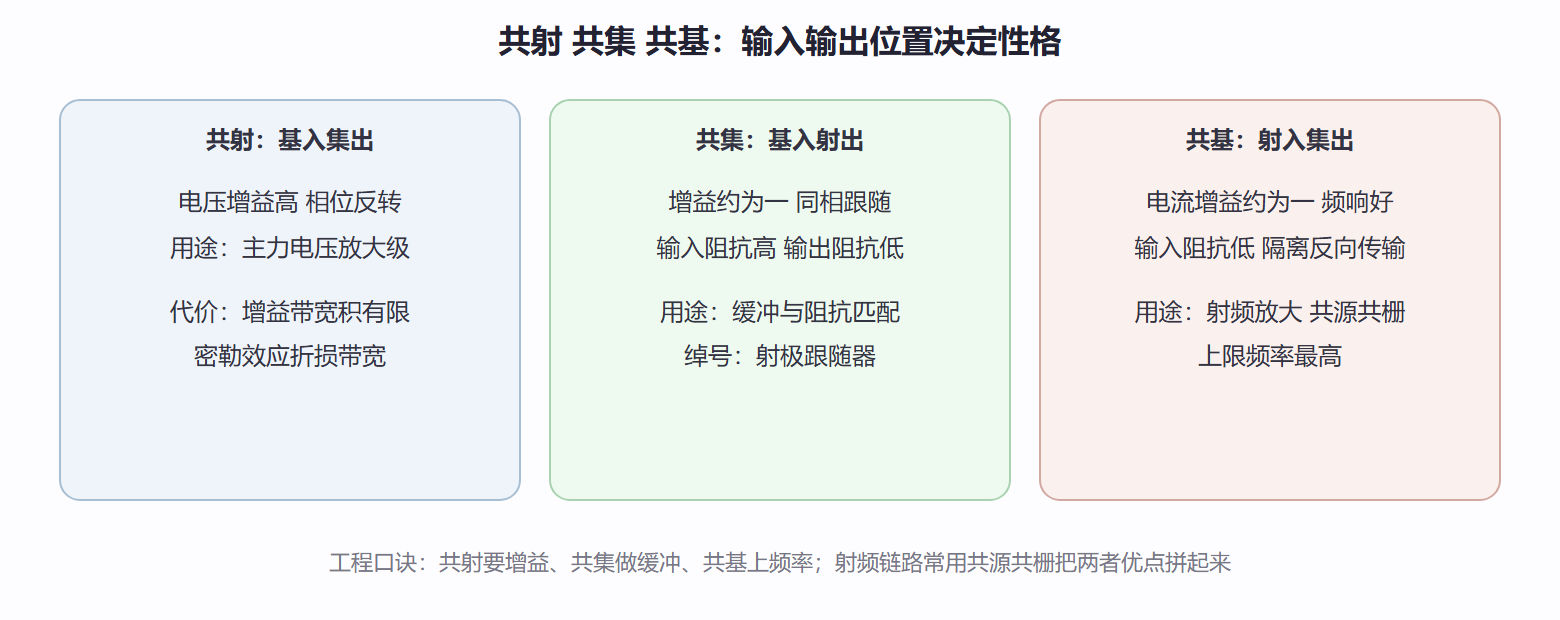

图 2.2-1 三种基本组态：同一只管子的三种活法

运放：把放大器做成"积木"

分立放大器的偏置娇气，于是人们把放大管、偏置、补偿集成成运算放大器。使用它只需两条黄金法则：

1. 同相端与反相端"虚短"——负反馈下两输入端电压几乎相等；
2. 输入端"虚断"——输入阻抗极高，几乎不取电流。

这两条法则把电路分析降维成解一元方程。反相放大器的增益就是两个电阻之比的负值；同相放大器是 1 加分压比。但每个运放手册首页都有一个提醒：增益带宽积是常数。一颗 1 兆赫增益带宽积的运放，接成 100 倍增益，带宽只剩 10 千赫——要放大 20 千赫音频的 100 倍，它已经力不从心。这不是缺陷而是物理：内部补偿电容与第一章 1.3 的器件频率上限共同决定。

滤波器：给信号划车道

滤波器在频域里"放行一段、拦截其余"。一阶 RC 每倍频程衰减 6 分贝，不够陡就级联升阶，代价是相位延迟与元件敏感度上升。两大实现路线的取舍：

设计一阶低通只需算一个截止频率：等于电阻电容乘积的倒数。要陡峭滚降，工程上常用萨伦基（二阶有源）级联，每级品质因数按巴特沃斯或贝塞尔表取值——巴特沃斯幅频最平，贝塞尔相位线性（群延迟平坦，波形不失真），切比雪夫过渡带最陡但通带起伏。选型口诀：要幅度干净选巴特沃斯，要波形不失真选贝塞尔。

案例：完整音频前通路设计

背景：为语音采集设计通路：话筒 10 毫伏有效值，带宽 300 赫兹至 3.4 千赫（电话频带），目标输出 1 伏有效值驱动模数转换器，底噪不明显。操作：第一级用低噪运放接成 40 分贝（100 倍）同相放大，紧贴话筒放置以缩短脆弱的小信号路径；随后一级萨伦基二阶高通（截止 300 赫兹）滤掉工频干扰与直流偏移；再一级二阶低通（截止 3.4 千赫）压住带外噪声兼做采样前抗混叠（呼应第三章 3.2 的采样定理）。结果：三块积木总增益 100 倍，通带内波动小于 1 分贝；第一级运放的噪声电压密度决定底噪，选低噪型号后信噪比约 70 分贝，满足语音识别需求。解读：增益放在第一级是关键决策——第一级增益越高，后级引入的噪声占比越小；这正是一级级联噪声公式"多级系统噪声系数主要由第一级决定"的直观版本，第六章 6.3 低噪放置于天线口最近处，是完全相同的道理。变式：若信号是加速度计输出（低频），高通截止要压到 1 赫兹以下，此时电容漏电与运放偏置电流变成主要误差源，需改用低偏流放大器与薄膜电容。

⚠️ 常见坑：用数字思维做模拟布线——模拟地与数字地混接、采样时钟走线穿过模拟区。数字地的毫伏级开关噪声对数字逻辑无感，对微伏级模拟信号是灾难。混合信号板的地平面切分原则见 2.3 节末尾。

常见疑问两则

问：为什么不用两级各十倍增益的放大器替代一级百倍？答：单级高增益带宽受增益带宽积限制，两级级联后各做十倍，每级带宽都宽得多，总带宽显著改善；同时第一级仍贡献主要噪声定位。代价是多一级的功耗、成本与相移（多级反馈易不稳）。高频通路里"多级低增益优于单级高增益"是常态，音频直流场合则倾向省器件。

问：滤波器的阶数是不是越高越好？答：阶数高则滚降陡，但元件敏感度、相位延迟与成本同步上升，高阶有源滤波器还可能因运放带宽不足而在带外"回升"。工程惯例：按抑制需求倒推阶数，够用即止；陡峭与线性相位难以兼得（贝塞尔与切比雪夫之争），先明确系统怕的是带外漏进来的能量还是波形畸变，再定滤波器类型。

问：精密模拟电路为什么偏爱±对称电源？答：很多传感器输出以地为中点正负摆动，单电源下需要虚地偏置，而虚地的任何波动都会直接混入信号。对称电源让信号路径绕开虚地，噪声预算立刻干净一档——电源方案的选择本身就是噪声设计的一部分。

问：单电源系统里如何处理负半周信号？答：常用手法是"抬高虚地"：用分压或专用基准把信号中点偏置到电源一半，用电容隔直耦合级间，让各級围绕新中点摆动。要点有二：虚地必须用低阻抗源（运放缓冲），否则纹波直通信号路径；偏置电阻的取值要兼顾输入阻抗与偏置电流误差——单电源设计一半的坑都在这条虚地上。

本节要点回顾

• 偏置先行：工作点是放大器安身立命之处，失真多半是工作点被信号推出舒适区；
• 虚短虚断两法则把运放电路化简为电阻网络；
• 增益带宽积是常数，高增益与宽带宽不可兼得，预算要提前分账；
• 滤波器选型：幅度平坦选巴特沃斯、相位线性选贝塞尔、过渡最陡选切比雪夫；
• 增益前置：第一级决定整链噪声，低噪环节永远放在最前。

信号已被养大养净，但它仍是连续的模拟量。下一节执行旅程中一次身份手术：把它切成 0 和 1。
