2.3 数字逻辑与电路系统

2.3 数字逻辑与电路系统

本节摘要：数字电路把连续的世界切成 0 和 1，从此信号获得"可无限再生、可无损加工、可任意编程"的超能力。本节从布尔代数与逻辑门讲到时序逻辑的红线——建立与保持时间，再到数字系统里最危险的两只怪兽（竞争冒险与亚稳态），最后交代模拟与数字共处一板时的地平面纪律。

反差开场：为什么数字信号能"满血复活"

一个耐人寻味的对比：模拟信号在旅程中每过一级就劣化一点，噪声叠上去再也剥不下来；数字信号却可以在每个中继器处"满血复活"——只要判断出是 0 还是 1，就能重新生成一个完美的新波形。远程通信之所以从模拟全面转向数字，长途光纤之所以能横跨太平洋，靠的就是这一次次判决再生。而这一切超能力的代价，仅仅是本节要讲的"如何可靠地判断 0 和 1"。

从布尔代数到逻辑门

一切数字系统的合法性来自布尔代数：与、或、非三种运算构成完备集，任何组合逻辑都能由它们（实际工艺里是与非门 NAND 一家独大）搭出。真值表是设计的起点，卡诺图是化简的利器，但工程上更常用的路径是直接写硬件描述语言让综合器化简——手工卡诺图的意义已从"必做工序"退为"理解底层"。

CMOS 实现的与门内部是互补的 MOS 管网络：p 管网络与 n 管网络互为对偶，一个负责拉高一个负责拉低，稳态时永远只有一边导通——这就是 CMOS 静态功耗近乎为零的原因，也是第一章 1.3 的 MOS 开关身份在系统层面的兑现。动态功耗则与频率、电压平方、负载电容三者成正比，降电压是它最疼的一招，手机芯片"大小核""降频"策略全部源于这条二次方公式。

时序逻辑：给电路装上心跳

组合逻辑"输入定输出"，加上时钟驱动的触发器后，电路有了记忆与节拍。寄存器在时钟沿采样输入、随后保持，于是系统可以按拍推进状态——计数器、移位寄存器、状态机、乃至第四章的 CPU 流水线，全部由这一种细胞繁殖而成。

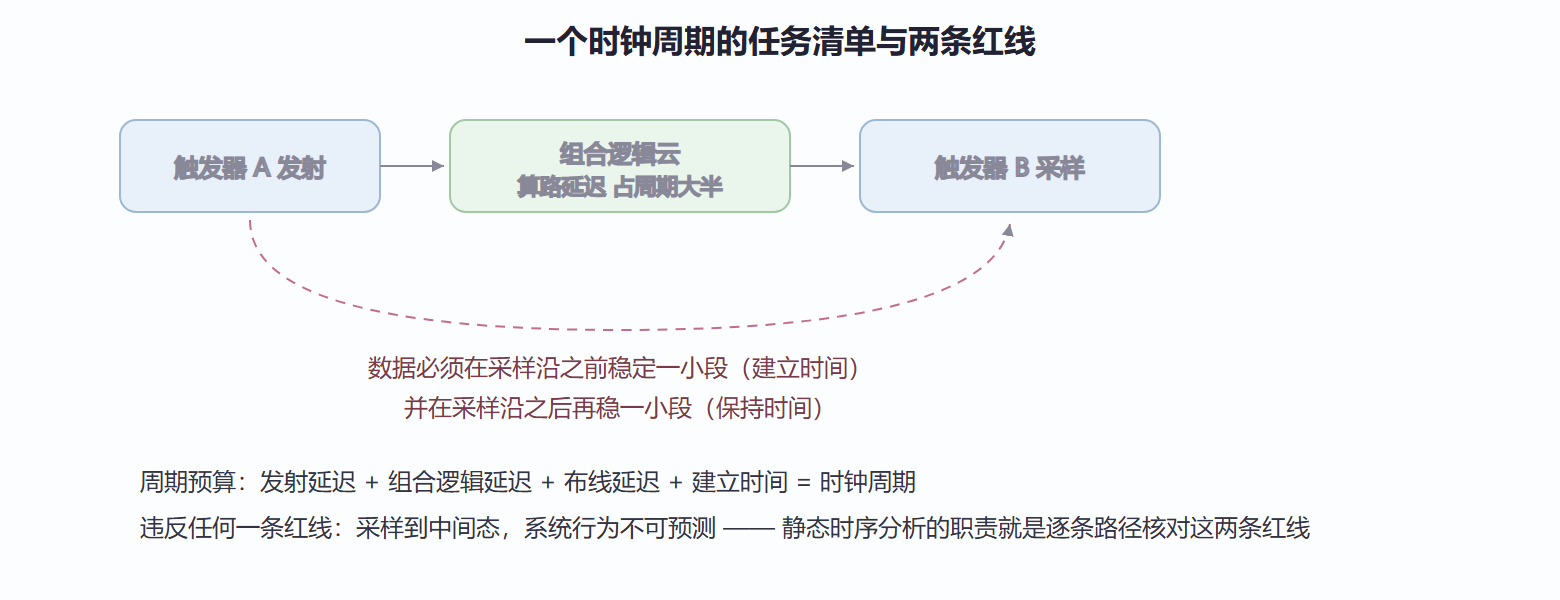

图 2.3-1 同步数字系统的节拍与红线

建立时间与保持时间是数字世界的法律。静态时序分析工具做的就是穷举所有寄存器到寄存器的路径，验证每条路径在所有工艺角、电压、温度组合下都不越线。第四章 CPU 主频的本质，就是"把上图里那段组合逻辑延迟压到多短"。

两只怪兽：竞争冒险与亚稳态

竞争冒险：信号经不同长度的路径到达同一门，路径差造成短暂毛刺。组合逻辑的毛刺本身无害，但若它窜进时钟或异步复位端，就是灾难。对策：同步设计——让所有信号只在时钟沿变化，毛刺在两次采样之间自然消散。

亚稳态：触发器采样瞬间若输入恰在翻转，输出可能停在 0 与 1 之间的"半山腰"，停留时间随机。它无法根除，只能"等它自己缓过来"。跨时钟域传输的标准对策是两级同步器——连续打两拍，把亚稳态传播概率再压几个数量级。第五章的 RAKE 接收、第七章的异步总线，只要存在两个时钟，就要请出这位保镖。

// 跨时钟域信号的两级同步器：亚稳态的"缓刑室"
module sync2 (input clk_dst, input rst_n, input async_in, output reg sync_out);
    reg meta, stage1;               // meta 可能进入亚稳态，但被隔离一级
    always @(posedge clk_dst or negedge rst_n) begin
        if (!rst_n) begin
            meta <= 1'b0;  stage1 <= 1'b0;  sync_out <= 1'b0;
        end else begin
            meta  <= async_in;      // 第一拍：可能亚稳
            stage1 <= meta;         // 第二拍：给它一个周期恢复
            sync_out <= stage1;     // 输出给下游安全使用
        end
    end
endmodule
​

这段十几行的模块是数字设计里被复制次数最多的代码之一。第一拍触发器宁愿自己"头晕"，也要保证第二拍拿到的是确定的 0 或 1——牺牲一拍延迟，换取整系统的确定性。

模拟与数字共处：地的纪律

同一块板上，2.2 节的模拟前端与本节的数字内核必须和平共处。核心纪律三条：大电流回路与小信号回路绝不共享返回路径；模数转换器是两国的唯一口岸，其下方地平面保持完整；采样时钟走线远离任何模拟输入。手机里 WiFi 与调频收音机能同时工作而不互相干扰，靠的就是这套纪律加上第六章 6.3 的射频屏蔽设计。

💡 关键直觉：数字设计的所有麻烦都来自"时间"。组合逻辑的延迟、时钟的偏斜、跨域的异步，本质都是同一句话——事情发生的时刻没有对齐。同步设计就是把一切纠纷交给唯一的裁判：时钟。

常见疑问两则

问：同步设计既然这么稳，为什么还要异步电路？答：同步设计把一切交给时钟，代价是时钟树的功耗（高端芯片时钟树占功耗可达两成以上）与最坏情况约束（所有路径按最慢工艺角设计）。异步电路按数据到达自行推进，省时钟、平均性能好，但设计与验证复杂度极高，目前只在特殊模块（如高性能互连）落地。多数项目的正确姿势仍是全同步，把精力留给功能。

问：为什么时钟频率不能无限提高？答：频率受三重约束：门延迟与线延迟构成的单周期预算、功耗随频率线性上升的发热墙、以及信号完整性（边沿越快反射与串扰越猛，第六章传输线效应在板级上演）。产业用多核与并行换频率，正是绕开这三堵墙的路线——性能的战争早已从"更快"转向"更宽"。

问：复位策略为什么值得全项目统一？答：异步复位同步释放是主流方案：复位信号随时可以生效（不等时钟），但释放时刻被打两拍同步，避免恰好在时钟沿释放引发亚稳态。各模块若混用不同复位策略，复位顺序与时序便不可控，联调时的"偶发起不来"多半根源于此——复位虽小，纪律最大。

本节要点回顾

• 判决再生是数字信号超能力的来源，长途通信因此可靠；
• CMOS 互补网络保证静态近零功耗，动态功耗按电压平方惩罚；
• 建立与保持时间是时序红线，静态时序分析逐路径执法；
• 亚稳态不可根除只可隔离，跨时钟域必上两级同步器；
• 混合信号板的安宁靠地平面纪律，口岸只留模数转换一处。

0 和 1 已经就位，但还只是裸的比特。下一章给它们配齐"语言学校"：采样、变换、编码，让裸比特变成有结构、能纠错的信息流。
