6.1 传输线理论与微波网络

6.1 传输线理论与微波网络

本节摘要：频率进入吉赫兹，电路图的"导线"失效了——一段几毫米的走线有自己的电感电容，信号传过它需要时间，撞到不匹配的负载会反射。本节建立微波段的三个核心概念：特性阻抗、反射与驻波、S 参数与史密斯圆图；配一个 L 型匹配网络的数值演算，这是射频工程师每天在用的看家功夫。

反例开场：一根"导线"毁掉一台功放

某团队把一款亚吉赫兹设计直接搬到 2.4 吉赫兹，投板后功放输出功率掉了一半，芯片还发烫。电路图与料位表完全一致，问题出在"图上不存在的元件"：从功放到天线的那段 15 毫米走线，在 2.4 吉赫兹约为八分之一波长，它有自己的特性阻抗，与后级不匹配时一部分功率被反射回功放——既送不出去，又烤在输出级里。这次返工的学费换来微波工程的第一课：频率越高，几何即电路。忽略传输线效应的电路图在微波段只是一张意向图。

特性阻抗：导线的"性格"

传输线上信号以电磁波形式推进，单位长度的电感与电容之比的平方根定义为特性阻抗。常见的 50 欧姆不是物理常数而是历史折中（同轴线在功率容量与损耗之间的兼顾点），但一旦成为全行业标准，它与第一章 1.2 的 377 欧姆自由空间波阻抗之间就需要天线来做"翻译"。

关键在反射：波到达阻抗不连续处，一部分继续、一部分按反射系数弹回。反射系数由两端阻抗之差与之和的比值给出，负载恰等于特性阻抗时为零——这就是"匹配"的数学含义。反射波与入射波叠加形成驻波，电压腹点与节点固定不动，名字由此而来。

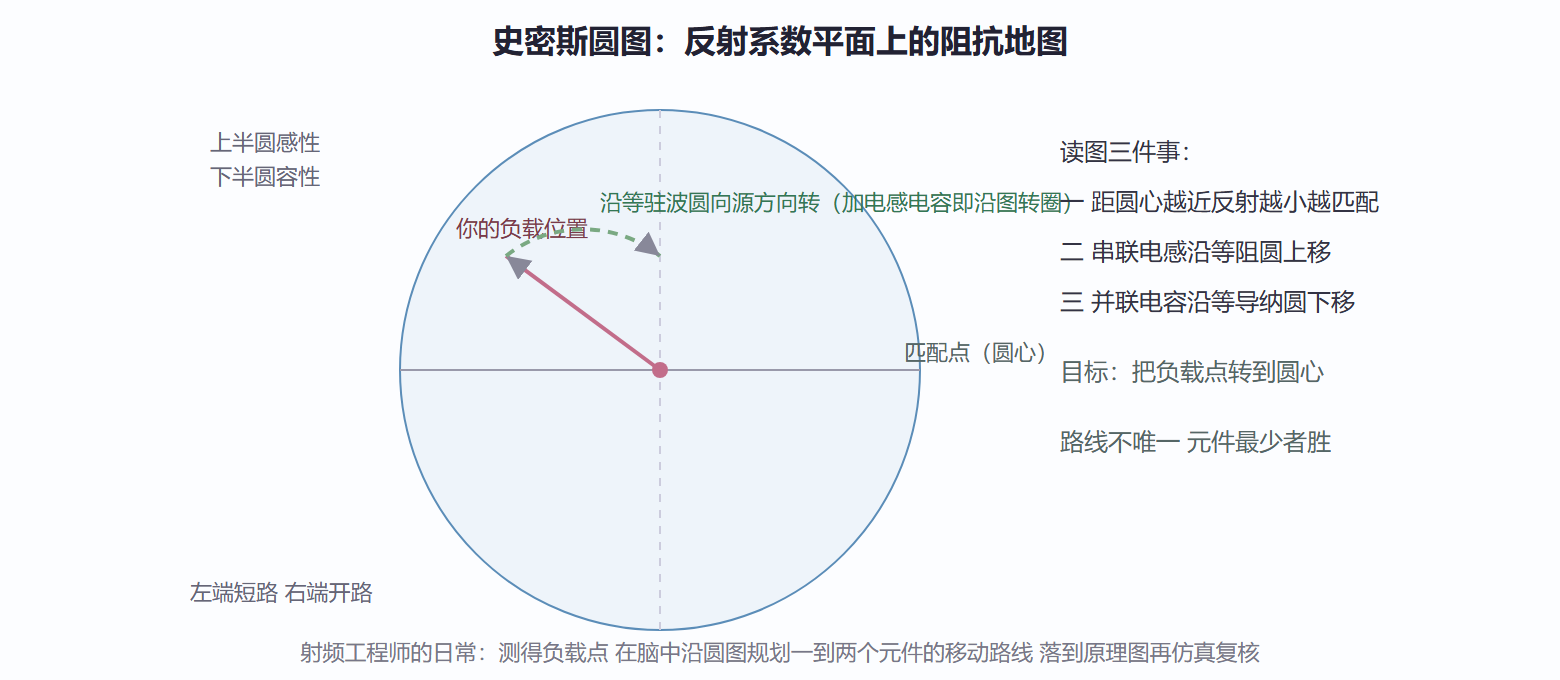

图 6.1-1 史密斯圆图：阻抗世界的地图

史密斯圆图把"阻抗匹配"变成"地图导航"：反射系数的模是到圆心的距离（即驻波比信息），角度是波长位置；串电感、并电容等操作对应图上沿特定圆弧的移动。老工程师脑中转图的速度不输软件，因为圆图给的直觉（往哪走、还差多远）是任何优化器都替代不了的。

S 参数：微波网络的体检报告

低频电路用阻抗矩阵描述网络，微波段直接测电压电流不现实（探针本身扰动场），改测"波"：S 参数描述每个端口的出射波与各端口入射波的关系。最常用的两个：S11 是端口一的反射（回损），S21 是一到二的传输（插入损耗或增益）。矢网（第九章 9.2）测的就是这组复数。为什么用 S 参数而不是增益？因为它直接对应当散射的物理实在，且在五十欧姆系统中可精确校准测量——工程里"可测"比"优雅"重要。

动手演算：L 型匹配网络

背景：某功放输出阻抗 25 加 j20 欧姆，要匹配到 50 欧姆系统。操作：先把阻抗归一化（除以 50），在圆图上定位；选择"串联电感抵容抗、再并联电容压阻抗"的两元件路线；按公式计算元件值。

import numpy as np
f   = 2.4e9                        # 工作频率 2.4 吉赫兹
ZL  = 25 + 20j                     # 负载（功放输出阻抗）
Z0  = 50.0

R = ZL.real
# 路线：先串联电感使电路虚部归零后 实部仍为25 再并联电容把25抬到50
# 串联电感抵掉 +j20
X_L = -ZL.imag                     # 需要的感抗 20 欧姆
L   = X_L / (2*np.pi*f)
# 并联电容：把 25 欧姆电阻与容抗并联后总阻抗实部为 50
X_C = -np.sqrt(R*(Z0 - R))         # 并联支路的容抗
C   = 1 / (2*np.pi*f*abs(X_C))

Zmatch = (1/(1/R + 1j/X_C))
print(f"串联电感 {L*1e9:.2f} 纳亨，并联电容 {C*1e12:.2f} 皮法")
print(f"匹配后阻抗 {Zmatch.real:.1f} 欧姆（虚部 {Zmatch.imag:.2f}）")
# 输出：串联电感 1.33 纳亨，并联电容 1.29 皮法
# 输出：匹配后阻抗 50.0 欧姆（虚部 0.00）
​

结果与解读：两个廉价的集总元件把反射系数从约 0.42 压到零，理论回损无穷大（实际元件寄生下约 20 分贝）。变式：频率再高时集总元件寄生失控，要改用微带枝节匹配——把电感电容换成印在电路板上的一段段传输线，几何尺寸即元件值，这正是"几何即电路"的正面用法。

⚠️ 常见坑：匹配网络只为一个频点精确匹配，带宽取决于负载的 Q 值。宽带匹配（如载波聚合）要么用多级网络，要么接受一定回损——"宽带与良好匹配不可兼得"是微波工程的又一笔带宽交易。

常见疑问两则

问：微带线 width 该怎么定，有没有免仿真的办法？答：有工程近似公式与在线计算器：给定基板介电常数、板厚与目标阻抗，闭式解给出线宽，误差百分级，做初版足够；量产或宽带设计再上二维场求解器精修。真正的功夫在容差——板厚与蚀刻公差会让阻抗漂百分之十，设计要把最坏公差也圈进驻波指标内。

问：为什么射频板上的过孔阵列像栅栏一样排布？答：那是"过孔墙"：把射频区与数字区沿边界用密集接地过孔缝合，等效于把地平面的缝隙短路掉，防止射频能量沿缝隙泄漏（第六章 6.3 的屏蔽墙案例即此）。过孔间距要小于二十分之一波长才有效——间距本身就是一件按波长定尺的滤波器元件。

问：驻波比、回损、反射系数是三种指标还是一种？答：同一种物理量的三种记法。反射系数是复数原始量；其模换算成分贝即回损；再经一个分式换算成驻波比。三者在仪表间来回换算应当心算熟练，例如回损负二十分贝对应驻波比约一点二、反射功率占百分之一——这组"翻译"是射频工程师的日常口算题。

问：同轴电缆标注的"50 欧低损耗"里，损耗主要来自哪里？答：导体损耗与介质损耗两块，前者随频率开方增长（趋肤效应使电流挤在表面），后者随频率线性增长（介质极化滞后发热）。所以同一根电缆在 10 吉赫的每米损耗可达 1 吉赫的三倍以上——长距离高频传输的缆线选型与长度预算，要用厂商的频率损耗表逐项核算，不能拿低频经验外推。

本节要点回顾

• 几何即电路：微波段一段走线就是一个元件，不匹配即反射即烧功放；
• 驻波与回损是同一件事的两种度量，矢网读数直接对账；
• 史密斯圆图把匹配变成导航，元件路线在图上就是圆弧；
• S 参数以"可精确测量"取胜，是微波网络的标准体检报告；
• 匹配带宽受 Q 限制，宽带系统需多级或分布参数方案。

阻抗的世界已驯服，信号终于抵达它离开电路板的口岸——天线。下一节看这个"翻译官"如何把 50 欧姆的电路波翻译成 377 欧姆的空间波。
