6.2 天线理论与设计

6.2 天线理论与设计

本节摘要：天线是电路与自由空间之间唯一的"口岸"：把束缚在传输线里的导行波翻译成空间辐射波，或反向。本节讲三个层面：单天线的原理与参数体系（方向图、增益、极化、带宽）、阵列与相控阵如何用几何控制波束、以及一副 2.4 吉赫兹天线的仿真与实测闭环。配一份完整的链路预算核算。

历史开场：赫兹的圆环与马可尼的专利

1887 年赫兹用一只开口圆环当"天线"，探测到几米外的电磁波——那是一只原始的偶极子。此后一百多年天线形态千变万化，但核心问题只有一个：怎样让传输线上的波"决堤"。开路传输线的末端电场暴露到空间，就是辐射的起点；天线的全部艺术，在于按我们想要的方向、极化和带宽去"决堤"。

单天线：参数即合同

衡量天线不看"发多大功率"（那由功放决定），而看"往哪发、发得多集中"。四个核心参数：

最容易误解的是增益：天线是无源器件，增益 10 分贝的含义是"在最强方向上，比理想全向天线集中十倍"，代价是其他方向变弱。方向图与增益是同一张饼的切法。另一个要点是有效口径：接收天线捕获功率等于功率密度乘有效口径，而口径与增益和波长平方成正比——第一章 1.2 路损公式里的"频率项"正来自这里，两个知识点在此闭环。

半波偶极子是所有天线的"米原器"：长度约半个波长，阻抗约 73 欧姆，方向图像一只沿轴压扁的甜甜圈。手机的天线受空间压迫演化成倒 F、缝隙等形态，但电尺寸仍是半个波长量纲——物理可以委屈，长度不能缩水，这就是手机厚度做薄后天线设计越来越难的根源。

阵列与相控阵：用几何指挥波束

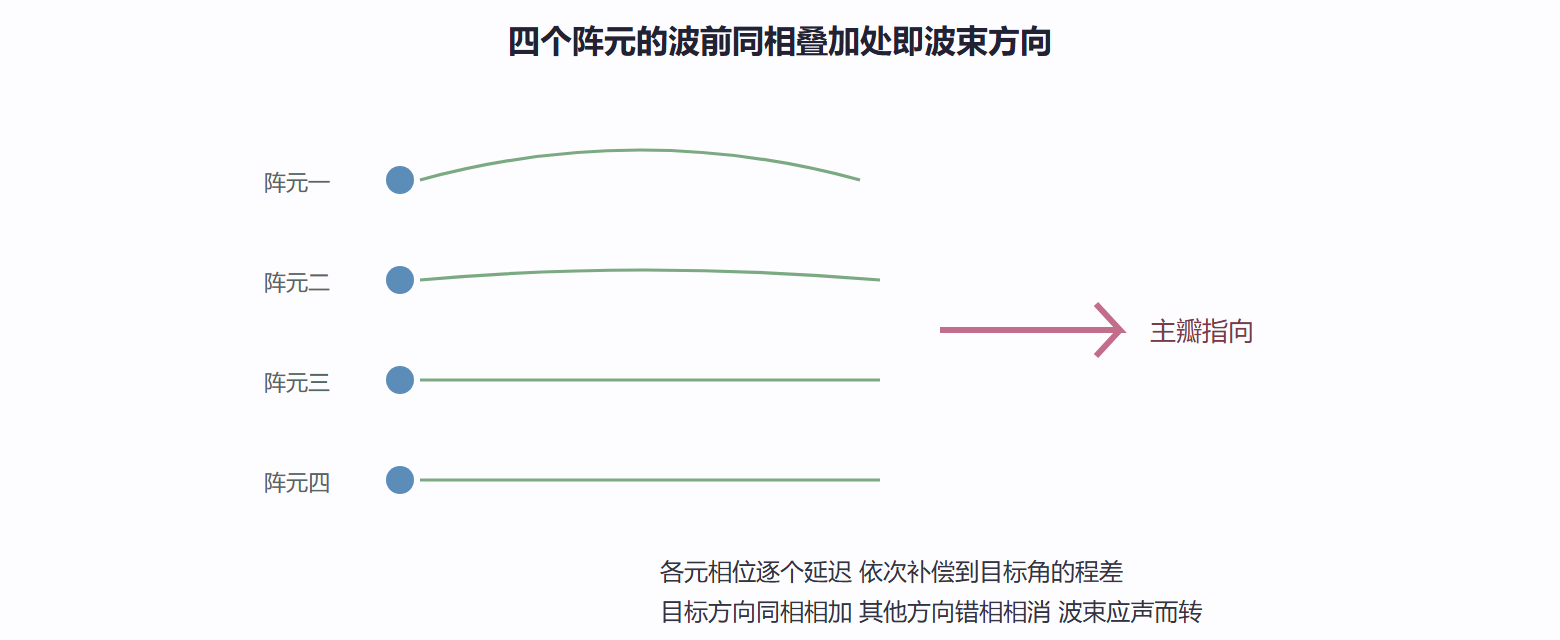

多副天线按间隔排开，各单元信号叠加时方向不同路程不同、相位不同——控制各单元的相位，就能让叠加在某方向同相增强（主瓣）、其他方向互相抵消。连续调节相位，波束不需任何机械转动即可电扫描，这就是相控阵，雷达（8.1 节）与 5G 大规模阵列（5.3 节）的共同心脏。

图 6.2-1 波束赋形：相位差决定合成方向

阵列的关键数字：单元间距约半波长（超过会生"栅瓣"——不希望的第二主瓣）；元数翻倍，增益加三 分贝、波束宽度约减半。六十四元阵列比单天线能量集中约十八分贝——5G 基站靠它把毫米波"射"到用户处，第一章算出的 30 分贝额外路损由此偿还大半。

案例：一副 2.4 吉赫兹 PCB 天线的闭环

背景：为物联网设备设计印制倒 F 天线（防止金属电池遮挡），频段 2.4 到 2.5 吉赫兹。操作：第一步估算——四分之一波长在介质中约 20 到 24 毫米，先画初版；第二步仿真（第一章 1.2 的有限元法）迭代接地点位置与枝节长度，微调谐振频率；第三步打样，用矢网测 S11；第四步实测比对，偏 100 兆赫则修剪枝节半毫米再测。结果：两轮修剪后回损低于负 10 分贝的带宽覆盖全频段，实测方向图与仿真偏差三分贝以内。解读：闭环里最贵的教训是"仿真模型不包含的东西"——馈线过孔、塑料外壳、人手握持都会把谐振点拉低几十兆赫；成熟做法是带着外壳与临近结构件一起仿真。变式：金属外壳设备改用缝隙天线，让外壳开缝本身成为辐射体，"缺陷利用"是天线设计常用的逆境翻盘。

动手核算：一次完整的链路预算

背景：蓝牙设备 10 米处能否可靠通信？把第一章 1.2 的路损公式与本节的天线增益接成完整账本：

import math
Pt_dBm  = 0                  # 发射功率 1 毫瓦
Gt_dB   = 2                  # 发射天线增益
Gr_dB   = 2                  # 接收天线增益
d, f    = 10, 2.44e9         # 距离与频率

fspl = 32.45 + 20*math.log10(f/1e6) + 20*math.log10(d/1e-3)  # 距离用公里
fspl = 32.45 + 20*math.log10(2440) + 20*math.log10(0.01)
Pr_dBm = Pt_dBm + Gt_dB + Gr_dB - fspl
sensitivity = -85            # 接收机灵敏度 分贝毫瓦
margin = Pr_dBm - sensitivity
print(f"路损 {fspl:.1f} 分贝，收到的功率 {Pr_dBm:.1f} 分贝毫瓦")
print(f"相对灵敏度的余量 {margin:.1f} 分贝")
# 输出：路损 60.2 分贝，收到的功率 -56.2 分贝毫瓦
# 输出：相对灵敏度的余量 28.8 分贝
​

解读：28.8 分贝余量听着奢侈，但人体遮挡一次吃 10 分贝、多径衰落再吃 15 分贝、天线被人手握住吃 5 分贝——余量瞬间见底。链路预算的价值正在于把"够不够"变成一张可核查的账单，每个分贝的去向都有名有姓。

⚠️ 常见坑：把天线当"最后随便贴个"的元件。天线周围的电池、屏幕、外壳都在它的"近场"里，整机布局一定，天线就要重新调。经验流程是结构与天线并行设计，留出净空区。

常见疑问两则

问：天线增益越高越好吗？答：要看服务对象。点对点链路（回传、卫星）追求高增益，双方都固定，窄波束正合适；手机则相反，姿态随机，高增益窄波束意味着对不准时更快掉线，手机天线增益通常只有几分贝且方向图尽量全向。增益是把能量重新分配的艺术，分配方向必须匹配使用方式。

问：天线可以放进金属外壳吗？答：可以，但要换思路。金属会把常规天线短路，工程做法是开缝隙（缝隙天线，让外壳上的开槽本身辐射）、或用耦合馈电让金属边框成为辐射体——多个手机品牌的中框天线正是如此。约束越紧，设计越依赖把"障碍物变成辐射体"的逆向思维。

本节要点回顾

• 天线是口岸：把导行波翻译成空间波，增益只重新分配不创造能量；
• 电尺寸约半波长是物理底线，形态可以委屈长度不能缩水；
• 相控阵靠相位差指挥波束，间距半波长防栅瓣，元数翻倍增益加三；
• 设计必须闭环：仿真、实测、修剪、复测，且要带着真实环境仿真；
• 链路预算让覆盖问题变成分贝账本，每个分贝的去向可审计。

波已出发上路，但出发前的最后一步——把信号弄干净、把干扰挡在门外——是下一节射频前端的战场。
