2.2 运载火箭与航天器构型设计
2.2 运载火箭与航天器构型设计
本节摘要：从任务剖面反推运载火箭的级数、质量分配与分离时序；讲航天器（卫星、探测器）构型如何与整流罩、运载接口配合，并用齐奥尔科夫斯基方程做量级计算。
设计一枚火箭从哪开始？不是画外形，而是算一条剖面。客户给出目标轨道与载荷质量，设计师要回答：需要几级、每级装多少推进剂、发动机推力多大、何时分离。整个过程像搭积木反过来拆——从终点（入轨状态）一步步倒推回起点（起飞质量）。本节把这套倒推逻辑走一遍。
火箭是无奈之举：级数的由来
单级火箭入轨在化学推进下做不到，原因是齐奥尔科夫斯基方程这个铁律。速度增量等于喷气速度乘以质量比的对数：
# 齐奥尔科夫斯基方程：估算入轨所需速度增量的质量代价 import math ve = 3000.0 # 液氧煤油级比冲约300s，喷气速度约2940m/s，取3000 dv_needed = 9400.0 # 入轨9400m/s：轨道速度7.8km/s + 重力与气动损失约1.6km/s mass_ratio = math.exp(dv_needed / ve) print(f"单级入轨所需质量比 = e^(dv/ve) = {mass_ratio:.1f}") # 输出: 23.4 —— 意味着起飞时23.4吨里只有1吨是干结构+载荷 # 结构系数0.08时，干结构就要吃掉约1.9吨，载荷为负：单级化学火箭入轨不可能 # 分两级，每级分担约4700m/s： dv_stage = dv_needed / 2 print(f"两级方案每级质量比 = {math.exp(dv_stage/ve):.2f}") # 输出 4.8，工程可达
结论藏在输出里：单级需要 23 倍的质量比，而工程上结构要做那么轻不可能（干质量通常占每级起飞质量的 6–10%）；拆成两级，每级只需 4.8 倍质量比，立刻可行。级数的本质是把指数曲线切成可实现的分段。代价是分离机构、更多发动机和可靠性下降，所以现役火箭以两级带助推为主流，三级用于高轨道。
从剖面倒推质量分配
假设任务：把 8 吨载荷送入约 200 km 低轨，用两级液氧煤油火箭。倒推流程：
- 末级：结构系数取 0.08，载荷 8 吨，末级入轨速度增量由末级提供约 4600 m/s，按方程算出末级推进剂约 50 吨量级；
- 一级：承担剩余速度增量加损失补偿，推力按起飞推重比 1.2–1.4 选取（太低爬升慢白白烧在重力上，太高动压超限）；
- 分离时序：一级燃尽分离高度通常 60–80 km，此时动压已低、热流未起，是剖面里相对温和的窗口；整流罩抛罩高度约 110 km，气动加热已可忽略。
这套数字不必精确，但要能背出几个锚点：起飞推重比 1.2–1.4、级间分离 60–80 km、抛罩 110 km、典型低轨运力约为起飞质量的 2–3%。面试和设计评审里，量级感比精确解更稀缺。

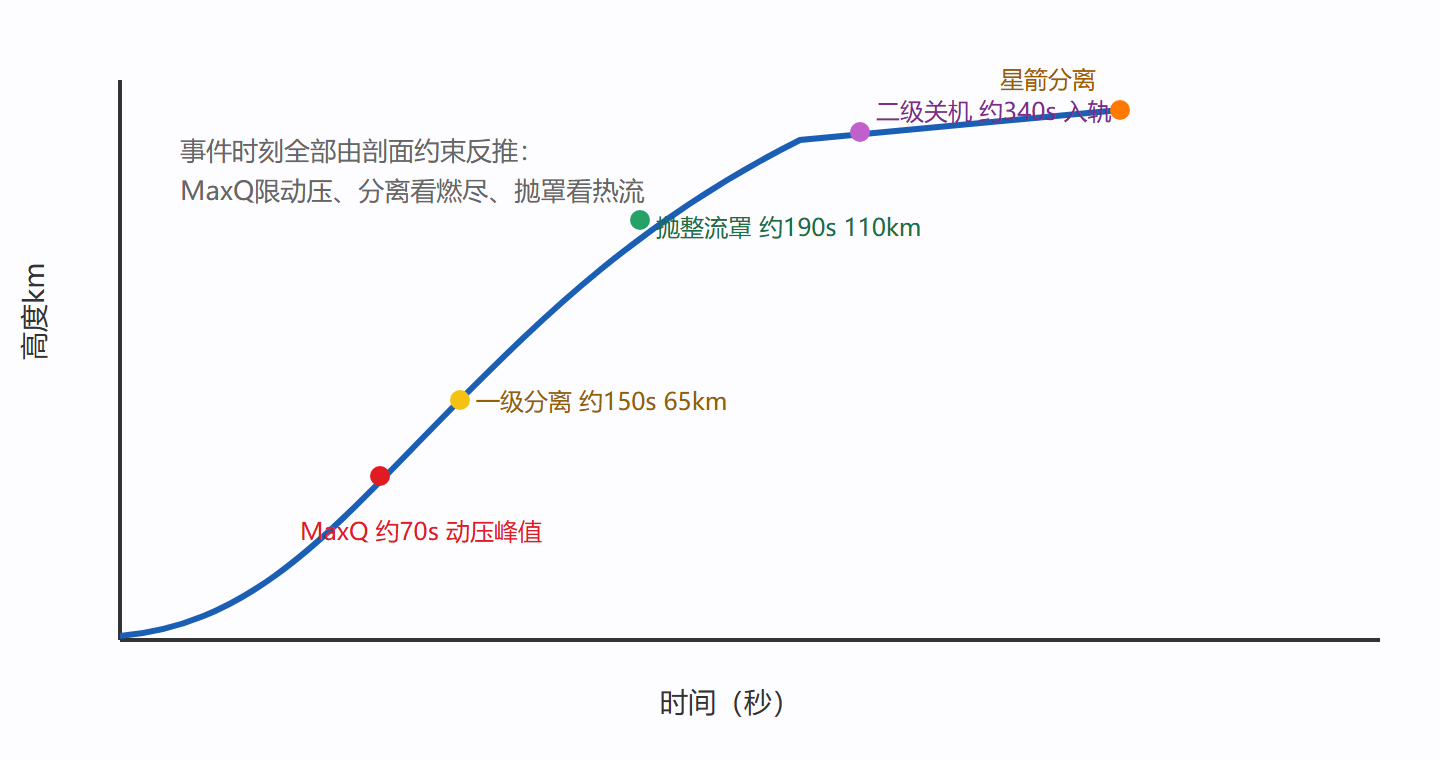

图：两级火箭剖面上的事件时序
航天器构型：在整流罩里搭积木
卫星构型设计的头号约束常常不是太空环境，而是整流罩内包络——火箭给了你一个直径数米、长度数米的圆柱空间，卫星的所有东西（太阳翼、天线、散热面、推力器）都得折叠着塞进去，入轨后再展开。这就是为什么卫星的总装图看起来像折纸：合成孔径雷达天线的展开机构、镜面的折叠支撑、桁架式天线，都是"为进整流罩付出"的直接代价。
构型第二约束是质量中心与推力轴的对准——推力偏心会带来恒定力矩，消耗姿控推进剂。第三是热与电源布局：散热面必须朝向冷空间（通常垂直于轨道面），太阳翼跟踪太阳。深空探测器另有一套逻辑：没有地球遮挡与回收需求，构型由扫描平台、核电同位素源的安全角与天线指向主导。
一个完整过程案例：从需求到星箭分离
某光学遥感卫星项目，需求 500 km 太阳同步轨道、分辨率要求光学口径 0.5 m 级。设计走五步：先由分辨率与轨道定载荷尺寸与重量约 1.2 吨；再选平台（是否沿用成熟服务舱省成本）；然后做构型布局——口径 0.5 m 的主镜折叠方案占整流罩直径的六成，与运载接口复核；接着算发射力学环境（轴向过载、随机振动）给结构专业提约束；最后与火箭方联合做星箭耦合振动分析，避免共振。每一步都可能推翻上一步，迭代三四轮才冻结构型。这个流程说明：航天器构型是多学科约束的交集，而不是造型设计。
💡 一个反直觉的事实：整流罩往往才是运载能力的真正瓶颈——载荷"装得下"比"带得动"更早卡住，这也解释了为什么大直径整流罩是重型火箭的重要卖点。
推进剂选择的三方平衡
火箭构型之外补一笔推进剂选择的账。液氧煤油与液氧甲烷与液氧液氢三家各有性格：煤油的密度高（贮箱小、结构轻）但积碳，发动机复用性一般；甲烷比煤油比冲略高、几乎不积碳，是复用发动机的时代之选（多型新一代火箭清一色甲烷）；液氢比冲最高但密度极低（贮箱巨大）且零下二百五十三度的低温对材料与绝热是持续折磨。工程选择从来是"密度比冲乘积"与"操作成本"的折中，这也是为什么助推级偏爱密度高的组合、上面级才用得起液氢。理解这一点，就能读懂各型火箭的选型逻辑而不必死记参数。
常见问答
问：为什么火箭大多是白色的？答：白色涂层反射阳光、控制箭体在地面待射阶段的温度，纯热控考虑。问：串联与并联（助推器）怎么选？答：并联可以加推力而不加箭长（运输与厂房约束），但分离时序与不对称载荷复杂；串联干净但每级直径要重新设计。问：为什么不多堆几级？答：每级分离机构都是故障点，级数超过三级后可靠性与干质量损失吃掉运力收益，工程最优在两到三级。
本节要点回顾
- 级数由方程决定：单级化学火箭质量比不可达，分级把指数问题切成可实现的段；
- 量级锚点：推重比 1.2–1.4、分离 60–80 km、抛罩 110 km、低轨运力占起飞质量 2–3%；
- 剖面事件时序（MaxQ、分离、关机）全部由约束反推，不是拍脑袋；
- 卫星构型三大约束：整流罩包络、质心对准、热与电源布局；
- 构型设计是多学科交集的迭代过程，发射力学与星箭耦合分析常被新手遗漏。
火箭与卫星解决的是"怎么上去"，下一节看另一条更古老的路线——航空平台如何用翅膀和旋翼离地，并为高超声速段铺路。
