4.1 材料与轻量化结构设计
4.1 材料与轻量化结构设计
本节摘要：结构设计的输入是载荷谱而非单一载荷；选材看比强度与比刚度而非绝对值；复合材料的应用逻辑与代价；结构验证为什么必须靠全尺寸试验而不是只靠仿真。
结构工程师的日常被一个不等式统治：结构要同时满足强度（不断）、刚度（不变形过大）、稳定性（不失稳），还要轻、要便宜、要能在规定工期造出来。这五项里前四项互相打架——加厚满足强度就变重，减重开孔又伤稳定性。结构设计的艺术就是在具体任务的载荷谱下找这些矛盾的最优解。
载荷谱：结构的"体检报告"
外行以为结构设计就防"最大载荷"，内行看的是载荷谱——全生命周期内所有载荷工况及其出现次数的统计。一架客机服役三十年要经历几万次起降循环、一场阵风载荷、无数次舱压循环；运载火箭飞行只有几百秒，但起飞段的声振、跨声速段的抖振、级间分离的冲击，每种都是独立工况。结构失效的头号原因往往不是静强度不够，而是循环载荷下的疲劳——金属在远低于强度极限的应力反复作用下萌生裂纹。所以客机按"损伤容限"设计（假设裂纹存在，保证可检测周期内带裂纹安全飞行），火箭按"安全寿命"设计（单次任务用完即弃，不存在疲劳问题）。同一门学科，两种设计哲学，根源在剖面使用次数的差异。
# 比强度直观对比：同样受拉的杆件，谁更轻？ materials = [ # 名称, 密度 g/cm3, 强度 MPa ("2024铝合金", 2.78, 450), ("钛合金TC4", 4.43, 950), ("碳纤维复材T800级", 1.60, 1500), ("高强钢", 7.85, 1600), ] print(f"{'材料':<14}{'比强度 kNm/kg':>14}") for name, rho, s in materials: print(f"{name:<16}{s/rho:>10.0f}") # 碳纤维复材比强度约937，是高强钢的约4.6倍—— # 同样强度要求下，复材杆只有钢杆重量的五分之一
比强度的意义就一句话：结构的竞赛不是谁更强，而是单位重量的承载能力。这也是为什么航空航天材料史基本等于轻质高强材料史：木布结构（比强度尚可但性能分散）→ 铝合金（可铆接可大批量）→ 钛合金与高温合金（耐热段专用）→ 碳纤维复合材料（比强度冠军）。
复合材料：各向异性的红利与代价
碳纤维复材不是"更好的金属"，而是完全不同的设计对象。金属各向同性，复材的纤维方向性能是垂直方向的几十倍——这既是红利也是负担。红利是铺层设计自由度：可以把材料只放在载荷方向上，比如机翼蒙皮在展向多铺零度层扛弯曲、在耳片区域按载荷流向铺层，实现"载荷路径定制"，主承力结构应用复材减重普遍达两成。负担是分析复杂度：层间强度低、易分层，冲击损伤（工具跌落这类低能量冲击）外表几乎看不见但内部已分层，必须靠无损检测兜底。此外湿热的性能退化、连接区域的设计（复合材料不能像金属那样塑性卸载应力集中），都推高了设计与制造成本。

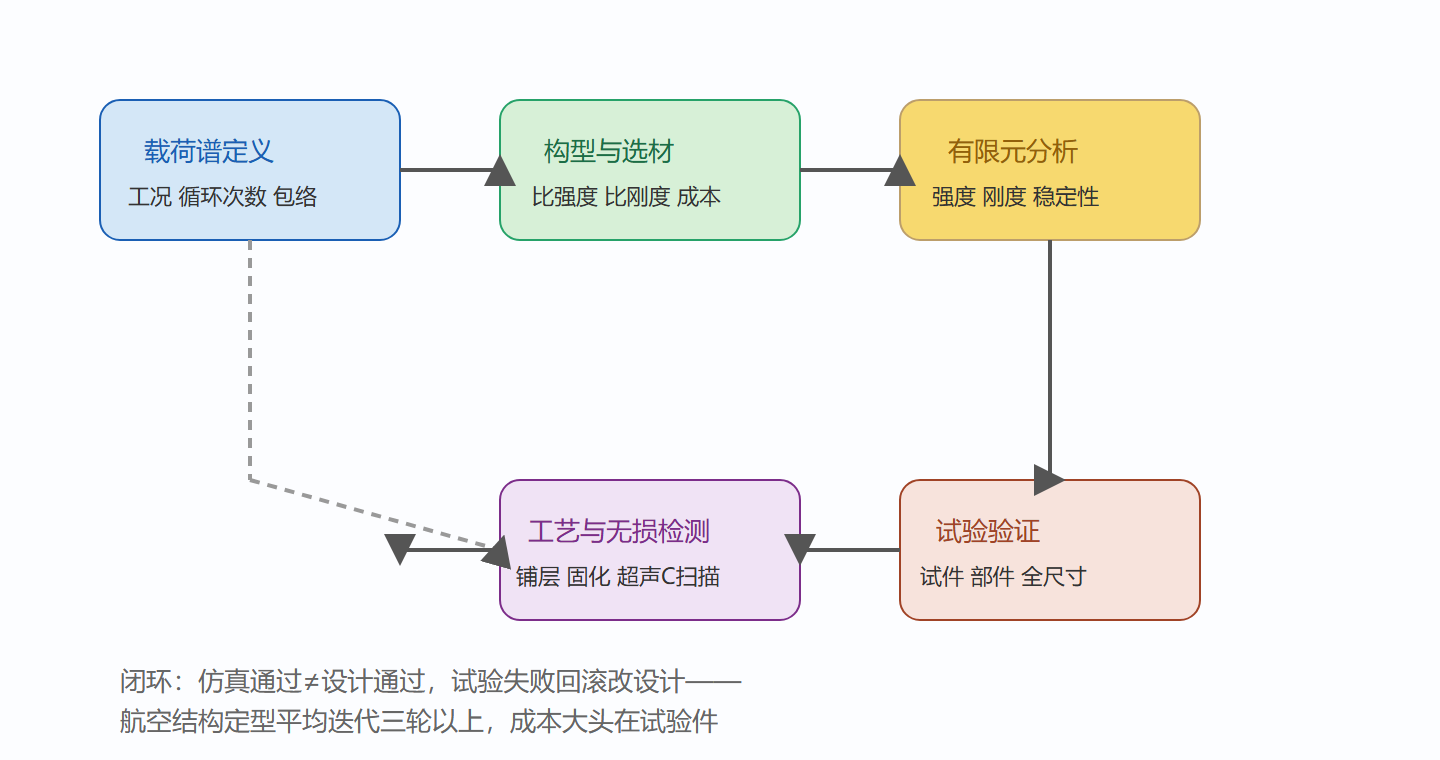

图：结构设计的流程闭环
为什么必须做全尺寸试验
一个外行容易低估的事实：现代有限元仿真已经很强，但航空与航天结构的定型仍依赖全尺寸静力与疲劳试验——整机拉到设计极限载荷的 150% 看它断不断、整机反复加压几万次模拟整个寿命。原因有三：结构失效模式（屈曲、分离、脱粘）对初始缺陷敏感，仿真难以涵盖制造偏差的真实分布；复材的损伤萌生模型精度有限；认证体系要求试验证据。这条"仿真指方向、试验下结论"的分工，是结构工程与纯计算学科最大的文化差异。
💡 一个数字锚点：结构质量占比——战斗机约 30%、客机约 35%（结构+机身）、运载火箭约 8–10%、卫星约 10–15%。看到任何"革命性减重 50%"的新闻，先拿这个表对照，结构减重从来都是按百分点打出来的。
增材制造：结构设计的新自由度
材料谱系之外，近十年结构设计的最大变量是增材制造（3D 打印）。传统工艺做不出的拓扑优化结构（随载荷路径生长的有机形态）、内部点阵填充、集成流道的发动机部件，现在可以直接打印， aerospace 级激光打印的钛合金与镍基合金构件已批量装机。它改变的不只是工艺，是设计流程：以前设计师先想"怎么加工"再画图，现在先按力学最优解形，再让打印路径去迁就。代价与监管也真实存在——打印件的缺陷检测（内部孔隙与未熔合）与批次一致性是认证的难点。对学习者的建议：拓扑优化与增材制造已从加分项变成结构工程师的基本功，值得在学完本章后专门深入。
常见问答
问：铝合金为什么还没被复材完全取代？答：成本低、损伤容限好、修理体系成熟、不受湿热退化影响——民机与运载大量结构仍以铝为主。问：结构设计最容易被低估的载荷是什么？答：声振与热应力：发动机噪声与气动噪声的疲劳损伤常超过机动载荷，温差引起的热应力则是复材与金属混合结构的经典难题（膨胀系数不同）。问：为什么结构验收要做静力试验到极限载荷再加余量？答：统计上证明设计分析方法可信，抓出分析未覆盖的薄弱模式——这是给分析工具上保险。
再给一个把知识落到纸面的练习：任选一个身边的结构件（行李箱拉杆、自行车架、台灯悬臂），画出它的载荷路径草图，标出弯矩最大的截面，然后回答三个问题——它是等截面还是变截面？材料放在载荷路径上了吗？如果减重三成，你会动哪里？这个小练习不涉及任何公式，但强迫你用结构工程师的眼睛看世界。多数人对结构的直觉训练严重不足，而直觉恰恰是未来一切有限元分析的地基——软件会算，但决定在哪算、信多少，靠人。
本节要点回顾
- 载荷谱是结构设计的真正输入，疲劳与损伤容限的分量不亚于静强度；
- 比强度与比刚度决定选材竞赛，碳纤维夺冠但代价是各向异性分析复杂度；
- 复材红利在铺层定制载荷路径，风险在不可见冲击分层与湿热退化；
- 仿真不能替代全尺寸试验，失效模式对缺陷的敏感性是根本原因；
- 记住结构质量占比锚点表，用它校准一切减重新闻的成色。
结构扛住了机械载荷，但剖面最凶险的载荷是热。下一节专讲热防护——飞行器如何在等离子体火球里活下来。
