4.2 热防护系统设计

4.2 热防护系统设计

本节摘要：气动加热的物理来源、热流的量级；热防护的四类策略——热沉、隔热、辐射、烧蚀；烧蚀防热的能量账本；重复使用防热瓦与单次烧蚀材料的取舍。

再入段飞行器表面会发生一件戏剧性的事：激波把气体压缩加热到上万开尔文，气体分子分解甚至电离，飞行器像裹在一颗流动的等离子火球里。但工程师们早就发现一个反直觉的事实：钝头比尖头凉快。这是因为钝头把激波推离机身，大部分气流动能消耗在激波后的空气中，只有小部分传到壁面；尖头的激波贴近表面，热流反而更高。飞船返回舱都做成钟形钝头体，不是造型偏好，是热力学结论。

气动加热：能量从哪来到哪去

再入的动能有多大？一个 8 吨的返回舱以 7.9 km/s 再入，动能约 250 亿焦耳，相当于 6 吨 TNT。这些能量绝大部分耗散在激波与大气里，落在结构上的热流峰值可达每平方米兆瓦级。热防护的任务就是让壁面温度在任务全程低于结构材料（铝合金约 180 度就软化）的许用值。

# 再入动能的量级感
m, v = 8000.0, 7900.0
ke = 0.5 * m * v * v
print(f"动能 = {ke:.3e} J，折合TNT约 {ke/4.184e9:.1f} 吨")
# 关键认知：这些能量在约500秒内耗散，平均热功率约5000万瓦，
# 但钝体设计让结构只承接其中百分之几，防热设计就是管理这几个百分点
​

四类防热策略

工程上把防热方法归为四类，实践中总是组合使用：

热沉式：用大质量高比热容的金属（铍、铜）吸热，靠温度升高把热"吃下去"。简单可靠但极重，只用于短时峰值（早期弹头端头、发动机喉衬），现在多为石墨与碳碳材料替代。

隔热式：用低导热材料（陶瓷毡、气凝胶）把热挡在外面，内壁保持低温。适合热流较低、时间长的工况，如高超声速巡航段的机身大面积区域。

辐射式：让外表面以高发射率把吸收的热再辐射回空间。表面温度可能高达一千度以上，但对流换热与辐射散热在高温下达到平衡，壁温"封顶"。航天飞机的防热瓦、钝头体的部分区域都靠这个机理，前提是有耐上千度的表面涂层（如硼硅酸盐）。

烧蚀式：主动"牺牲"一层材料——受热后材料依次经历热解、碳化、表层碳的升华与再辐射，化学反应吸热加上碳层表面的高辐射，把大量热量带走。酚醛树脂基与碳化烧蚀材料是返回舱与弹头的标准答案。能量去向清晰：约四成由烧蚀气体注入边界层改变传热、其余由化学反应吸热与表面再辐射带走。

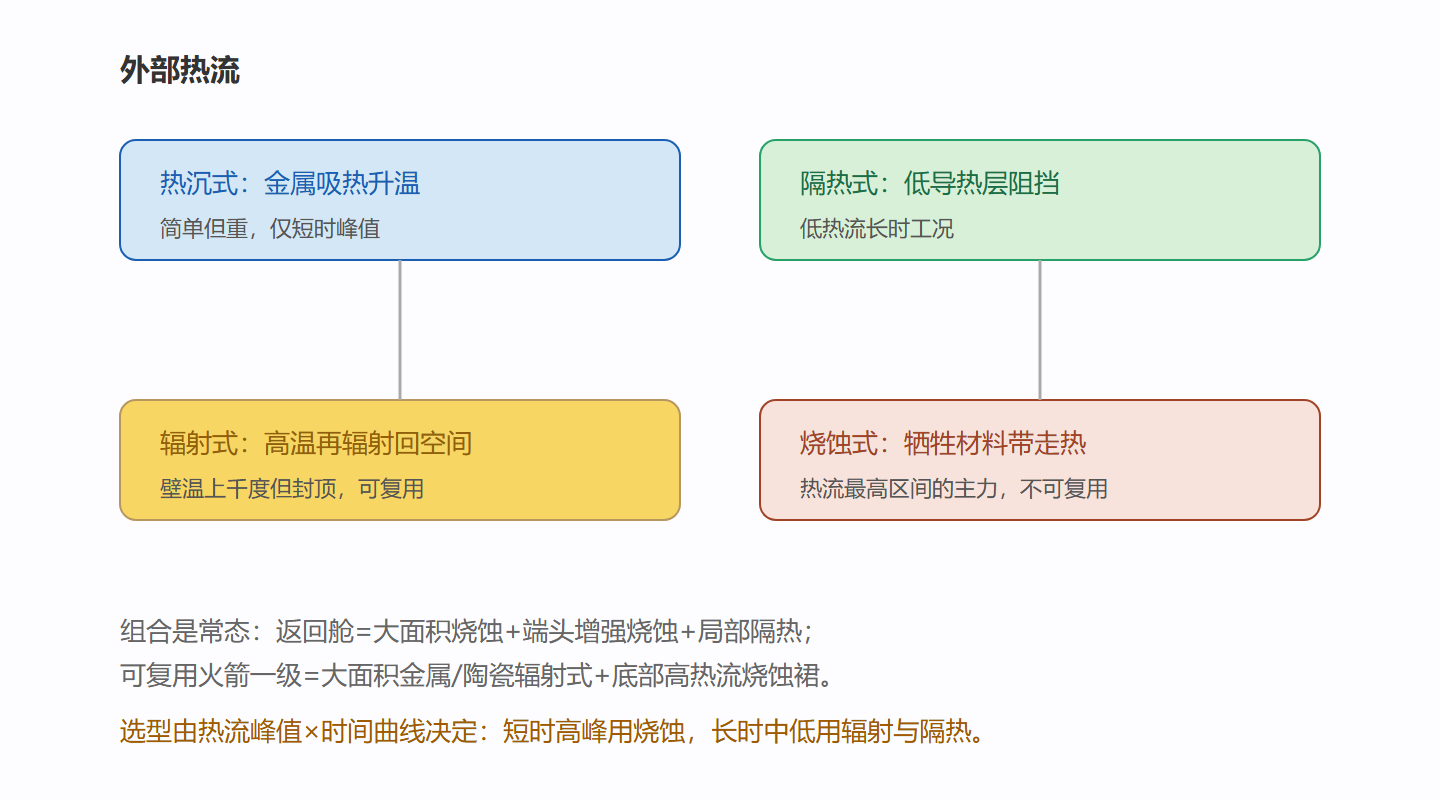

图：四类防热策略的能量去向

一个完整过程案例：防热设计的迭代

某返回舱防热设计的大致流程，可作为本节知识的串联：先由再入走廊（第七章详述）算出全旅程热流—时间曲线；按曲线把表面分区——端头盖（峰值热流最高）、迎风大面积、背风面、舱门与窗口缝隙；各区分别选材料并按一维热传导算内壁温升，叠加结构与设备的温度限；然后做缩比与全尺寸的等离子加热试验校核材料的烧蚀性能（地面用等离子风洞或电弧加热器复现热流）；最后按试验结果放大安全余量。防热层厚度处处不同——厚的区域几厘米，薄的几毫米，减一毫米都是数百克到千克的收益，但直接以安全为代价，这就是防热设计师的走钢丝日常。

重复使用与烧蚀的取舍

烧蚀防热的天花板在"不可复用"：每次任务牺牲的厚度不重来。可复用防热（防热瓦、金属防热结构）必须走辐射路线，于是被锁死在较低热流区间——航天飞机的防热瓦脆到怕雨滴冲击、维护工时巨大，是这个路线代价的历史注脚。可复用火箭的一级再入速度只有约 2 km/s 量级，热流远低于轨道再入，所以能用不锈钢加部分烧蚀实现复用；而二级轨道级复用至今仍是难题，热环境跨了一个量级。防热方案的复用性边界，本质上就是再入速度的边界。

⚠️ 常见误区：把"耐高温材料"当热防护的答案。耐高温只是必要条件，防热设计的核心是能量管理——热去哪里、以什么速率、由谁买单。碳碳材料耐三千度，但若没有烧蚀与辐射机制分担，那点热容几秒就穿透。

从试验反推设计：电弧风洞里的岁月

防热设计最独特的文化是"一切靠试验数据说话"。烧蚀材料的性能无法用解析式精确预报——热解、碳化、层裂、颗粒剥蚀的过程太复杂，工程师的办法是用电弧风洞把材料样品按预测热流曲线"烤"一遍，称重、剖面、金相，拿到烧蚀速率与隔热性能，再反过来修正防热层厚度设计。一个返回舱型号的防热鉴定常要数百件样品的烧蚀试验。这种"模型粗算+大量试验校准"的方法论与 6.4 节的验证体系一脉相承，也是空天工程与纯计算学科气质差异最鲜明的地方：在物理没有完全降服的领域，试验数据就是法律。

常见问答

问：防热瓦掉了会怎样？答：局部结构暴露在峰值热流下烧穿，哥伦比亚号事故即防热段破损导致热气侵入——所以复用防热的检测是每次飞行的头号科目。问：金属防热为什么难推广？答：耐高温合金密度大，等效隔热性能差，只在局部（翼前缘、襟翼）用；大面积仍是陶瓷瓦或软式隔热毯的天下。问：烧蚀材料能做多厚都行吗？答：不能无脑加厚：厚度增加质量与背壁温升裕度都会恶化设计，烧蚀层厚度是逐点按热流曲线精确绘制的"定制地图"。

留一个跨章思考题：假如让你设计一枚可复用二十次的火箭二级（轨道级再入返回），防热方案怎么选？提示分三步走：先估算再入速度与热流区间（比一级高一个量级、接近飞船返回舱）；再对照四类策略挑组合（大面积辐射式加局部烧蚀，或全新金属防热）；最后算翻新账（二十次任务里每次的检测与更换工时）。这道题没有标准答案，但解过一遍，本节与 7.3 节的知识就真正缝合在一起了——好的思考题就是这样的针线。

本节要点回顾

• 钝头凉快是激波脱体带来的能量分配红利，防热从气动外形就开始了；
• 再入动能相当于数吨 TNT，防热是能量管理问题而非单纯材料问题；
• 四类策略各有地盘：烧蚀扛峰值、辐射扛中档、隔热扛长时、热沉只管短峰；
• 烧蚀的能量账本：化学反应吸热与表面再辐射是大头，注入气体改变传热是巧妙的一笔；
• 复用性与再入速度互相锁死，这解释了火箭复用停在一级的根本原因。

结构与防热就位，飞行器的身体完工。下一章装上大脑与神经——巡航段的导航、制导、控制与通信。
