2.3 磁镜与绝热不变量
2.3 磁镜与绝热不变量
本节摘要：不增一兵一卒，只靠"两头强中间弱"的磁场分布就能把粒子关住——磁镜是磁约束最优雅也最悲情的方案。本节推导磁矩守恒（第一绝热不变量）与磁镜反射条件，计算损失锥，说明碰撞散射如何不断把粒子送进损失锥，最终解释为什么聚变主流路线转向环形装置。
行话里说的"磁镜"不是玻璃镜，是一段中间弱、两端强的磁场分布。粒子从弱场区跑向强场区时，回旋半径被迫收缩，磁矩守恒逼着垂直方向的速度吃掉平行方向的速度；等平行速度归零，粒子就像撞上 invisible 的墙，被反弹回弱场区。两只这样的"墙"一前一后，就围成一个瓶子——1950 年代第一代聚变装置的基本构想。
磁矩守恒：反弹的引擎
第一绝热不变量即回旋磁矩：
μ = m·v⊥² / (2B)
"绝热"指磁场沿粒子轨道的变化足够缓慢（一周回旋内场几乎不变）。守恒的物理图像：磁场增强时，回旋轨道上"逆磁场梯度"的半圈会感受到一个平均指向弱场方向的力（_gradB 力的纵向分量），它减速平行运动、加速垂直运动，能量在两个自由度间转账，而总额（总动能）不变——磁场不做功，只做搬运工。
由此立即得到磁镜力：
F∥ = -μ·∂B/∂s（s 为沿磁力线的弧长）
强场区像势垒：把 μ 乘以 B_max 当成"势能"，平行方向动能不足以翻垒的粒子被反射。
反射条件与损失锥
设粒子位于中场强 B_min 处、投射角 α0（速度与磁力线夹角）。由 μ 守恒与能量守恒联立，能翻过 B_max 势垒的条件是：
sin²α0 < B_min / B_max ≡ 1/R_m（R_m 为镜像比）

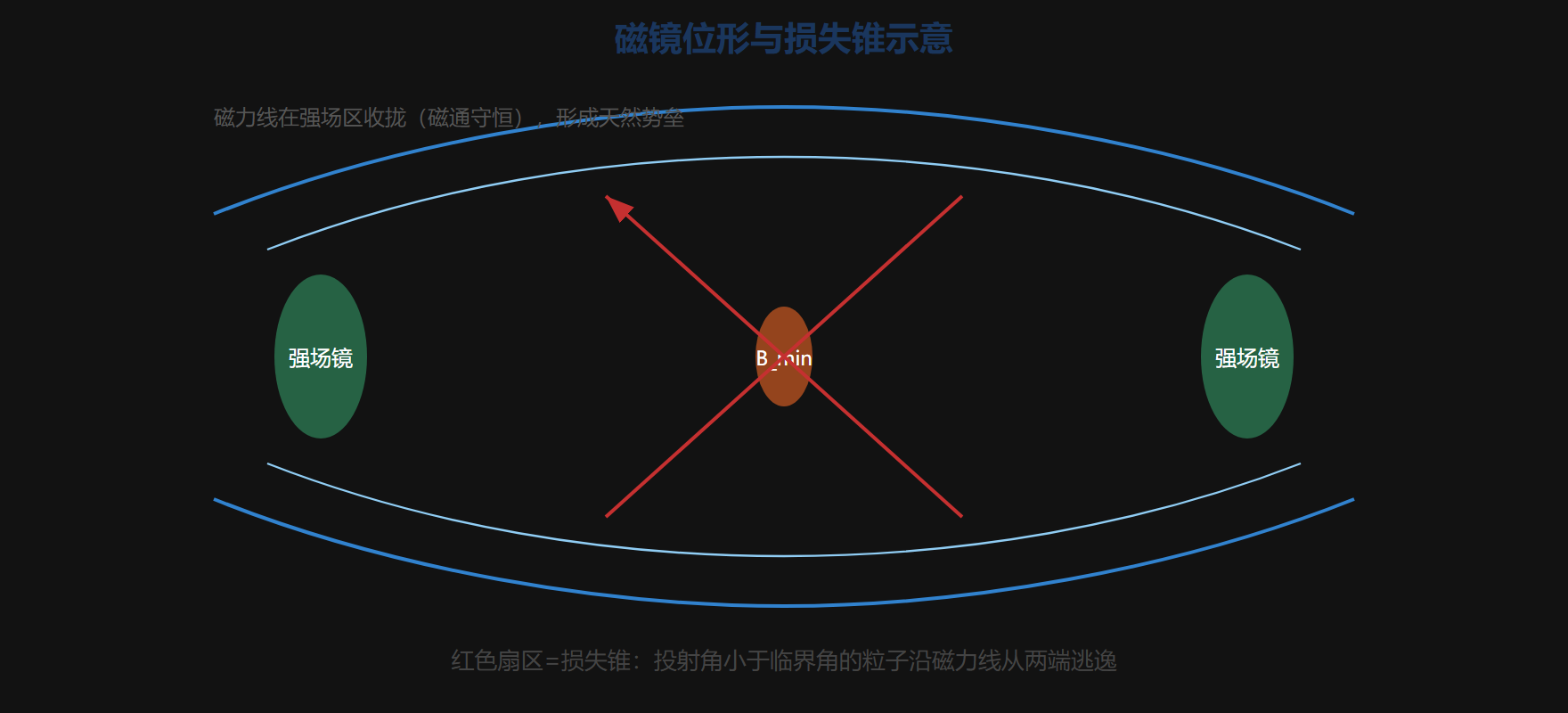

反之满足 sin²α0 ≥ 1/R_m 的粒子在强场区某处被反弹。在速度空间里，"逃逸粒子"集中在沿磁场方向的锥形区域——损失锥。镜像比越大，锥越窄，瓶子关得越牢。
数值演练：给磁镜瓶子算账
import math def mirror_analysis(B_min, B_max): R = B_max / B_min crit = math.degrees(math.asin(math.sqrt(1/R))) # 临界投射角 frac = 1 - math.sqrt(1 - 1/R) # 各向同性分布下损失锥粒子占比(近似) return R, crit, frac*100 for Rm_desc, bmin, bmax in [("温和镜像", 1.0, 2.0), ("强镜像", 1.0, 5.0), ("超强镜像", 1.0, 10.0)]: R, a, f = mirror_analysis(bmin, bmax) print(f"{Rm_desc} R_m={R:4.1f}: 临界角 {a:5.1f} 度, 初始损失锥占比 ~{f:.1f}%")
输出：
温和镜像 R_m= 2.0: 临界角 45.0 度, 初始损失锥占比 ~29.3% 强镜像 R_m= 5.0: 临界角 26.6 度, 初始损失锥占比 ~55.3% 超强镜像 R_m=10.0: 临界角 18.4 度, 初始损失锥占比 ~68.4%
解读要小心一个反直觉之处：镜像比越大损失锥角越小，但上表"占比"反而更大——因为计算的是速度立体角份额随锥角的变化。真正决定约束命运的不是初始锥，而是碰撞填充锥的速率：库仑碰撞不断把大投射角粒子散射进锥内（速度空间扩散），粒子迟早丢失。磁镜装置的约束时间由第 7 章的碰撞理论给出，量级上无法满足聚变对能量约束时间的需求——这正是历史上"磁镜路线"让位于"环形路线"的物理判决书。
案例：气体动力阱——磁镜路线的现代还魂
磁镜作为聚变主流路线虽已退场，但"两头强中间弱"的几何没有死。背景：碰撞填充损失锥这个死穴，理论上有一条出路——把中间等离子体做得足够稠密、让粒子间碰撞以"气体动力"方式（像气流穿过喷管）而非扩散方式流出，端损失率就只取决于镜口的声速通量，与散射填充脱钩。操作与分析：俄罗斯 BINP 的气体动力阱（GDT）用中性束把电子温度推到百 eV 量级、端部磁镜压缩到数百特斯拉微秒级脉冲，论证了快离子能量沉积区可作为中子源与材料测试源；美国 mirror 末期的串级磁镜（tandem mirror）则用端塞电位垒（离子被静电势挡住）替代纯磁垒。结果：GDT 至今作为 14 MeV 中子源方案活跃在聚变材料研究里。解读：同一物理缺陷（端损失）在不同约束目标下可治可绕——发电要求秒级 τ_E 磁镜给不了，但中子源只需要毫秒级的快离子驻留，指标一换，死棋变活棋。变式：这也示范了驯服手记的通用思维：先精确写出"泄漏通道的速率公式"，再判断它对当前应用是否致命，而不是笼统宣布某构型"不行"。
绝热不变量的"失效方式"也值得记一笔：三个不变量分别对应回旋、反弹、环向漂移三类快慢悬殊的运动，成立条件是"快运动看不清慢变化"。一旦特征频率互相接近（如磁镜间距缩到回旋半径量级、或波场频率接近回旋频率），守恒即被打破——打破处就是能量交换的窗口：射频加热选在回旋频率附近，正是故意制造"第一不变量失效"来给粒子充电；磁镜位形中的共振散射，则是自然发生的失效导致泄漏。守恒与失效是一枚硬币的两面，第 5 章回旋共振的数学骨架已经在这里预演。
第二、第三绝热不变量
完整的三件套值得认识全：
- 磁矩 μ（第一）：回旋运动的守恒量，本节主角，加热与诊断的通用钥匙；
- 纵向不变量 J（第二）：磁镜间反弹运动的守恒量，∂∫v∥ds 守恒，可推出粒子在环向场波纹中的捕获行为；
- 磁通不变量 Φ（第三）：环向漂移环绕的磁通守恒，最脆弱，场地形稍有不对称即破坏——它是仿星器设计中对"磁面闭合性"苛刻要求的动力学根源。
三个不变量对应三个层级的时间平均：回旋、反弹、环向漂移。层级越高越容易被破坏，这对理解托卡马克中的捕获粒子（香蕉轨道）与第 7 章新经典输运至关重要。
易错点
⚠️ 把磁镜反射当成"力把粒子推回去"：反弹是速度方向逐渐旋转 180 度的过程，在反转点 v∥=0 但 v⊥ 达到最大，粒子在强场区"悬停"一瞬再折返——不是撞墙式突变。
⚠️ 认为提高镜像比就能无限改善约束：损失锥的真正杀手是碰撞填充与微观不稳定性（损失锥分布本身就是速度空间各向异性的自由能库，会激发第 6 章的离子回旋类不稳定性，反过来加速泄漏）。磁镜的故事是"几何上关得住，统计上关不死"。
💡 衔接：单粒子理论到此收工——回旋、漂移、反弹三招用尽，磁笼的几何原理齐备。但真实的等离子体是亿万分子的合唱，第 3 章开始给整个群体画像：分布函数如何演化、波如何与粒子交换能量（朗道阻尼），那是驯服手记进入统计力学的一章。
