8.3 仿星器与替代构型
8.3 仿星器与替代构型
本节摘要：不走电流这条路的笼子们。仿星器用一组复杂的三维线圈直接织出螺旋磁面——没有等离子体电流，就没有扭曲模、没有破裂、天然稳态；代价是三维几何带来的新物理（新经典输运放大、螺旋纹谷损失）与线圈工艺的地狱难度。本节比较托卡马克与仿星器的连锁差异，介绍 Wendelstein 7-X 的优化设计哲学，并速览球形环、反场箍缩等替代构型的生存逻辑。

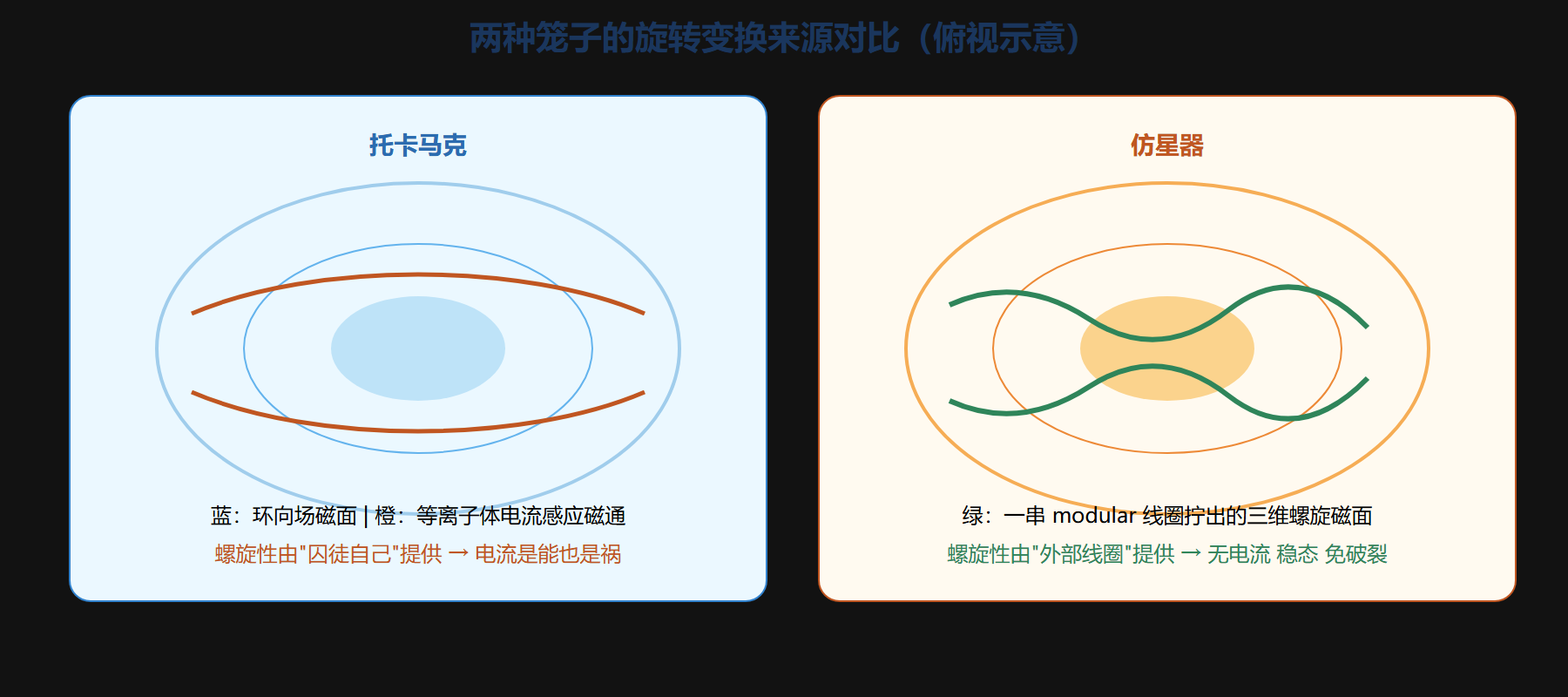

1951 年斯皮策在普林斯顿提出的仿星器（stellarator）比托卡马克还早几年。思路直白：托卡马克靠等离子体电流把环向磁力线"拧"成螺旋，那为什么不用外部线圈直接拧？磁场拓扑上两者殊途同归——都需要旋转变换来中和漂移电荷分离——但仿星器把螺旋性全部外包给线圈，等离子体内不必有大电流。
一表看懂两大家族
| 维度 | 托卡马克 | 仿星器 |
|---|---|---|
| 旋转变换来源 | 等离子体电流 | 外部三维线圈 |
| 对称性 | 轴对称（二维问题） | 三维位形 |
| 稳态性 | 电流需感应/驱动，脉冲倾向 | 天然稳态 |
| 电流相关风险 | 扭曲模、撕裂、破裂 | 基本免疫 |
| 输运挑战 | 湍流主导（可治理） | 新经典被三维几何放大（须优化几何） |
| 工程难度 | 磁体相对规整 | 线圈形状复杂、公差苛刻 |
| 代表装置 | JET、ITER、EAST | W7-X、LHD |
三维性的代价值得一笔细账：轴对称是 plasma physics 的保护伞——它保证存在守恒的环向正则动量，粒子被牢牢锁在磁面上。三维位形打破这层保护：捕获粒子沿螺旋纹谷（helical ripple）漂移出磁面，新经典输运暴涨；磁场 Boozer 坐标下的 B 等值线呈岛链结构，快离子可能沿损失谷直接走人。
W7-X 的答案：优化设计学
Wendelstein 7-X 的革命不在硬件而在方法论：把目标函数写进磁场几何。它的优化同时满足多项指标——准等磁面仿星器（让磁面上磁场强度等值线与磁面近乎重合，捕获粒子几乎不漂移）、新经典输运最小化、快离子损失最小化、足够磁井（压强稳定性）、线圈可制造。结果：2015 年运行以来验证了优化位形的输运确实比"经典仿星器"低一个量级，2023 年实现 8 分钟长脉冲（超导线圈 + 天然稳态），证实"无电流磁笼"的可用性。
两条仿星器路线的对读：W7-X 与 LHD
同为超导仿星器，德国 W7-X 与日本 LHD 代表两种哲学，对读一遍能看清"优化设计学"的分量。LHD（大型螺旋装置）走连续螺旋线圈路线：一对 NbTi 螺旋线圈直接织出主磁场，装置最早建成、参数爬坡稳健，但位形是"经典"的——新经典输运与螺旋纹谷损失按普通仿星器水平设计，靠大尺寸（大半径 3.9 米）硬扛。W7-X 走模块化线圈 + 位形优化路线：50 个非平面线圈各自是六边形扭成的怪形状，公差以毫米计，制造与标定耗资巨大；换来的回报是"准等磁面"位形——捕获粒子几乎不漂移，新经典输运在 reactor 级温度（几 keV）下反而随温度升高而下降（托卡马克新经典输运是上升的），这是理论预言、2020 年代实验逐步兑现的反直觉结果。工程对账也要看：仿星器没有等离子体电流，就没有感应驱动需求与破裂风险，稳态运行天然成立（W7-X 已演示 8 分钟等离子体）；但它把复杂度全额转移给了线圈——维修空间、线圈盒应力、误差场敏感性，样样都是钞票。两条路线共同回答了一个战略问题：磁约束的"电流自由"选项在物理上成立，剩下的账在工程。
剩下的账在工程**。
对读之外补一条近期动态：仿星器与托卡马克正在互相借师——优化技术反哺托卡马克的三维误差场修正（共振磁扰动线圈本质上是给轴对称位形刻意加一点"可控的三维"），而仿星器也开始研究湍流输运（三维几何对漂移波谱的改造，近年第 7 章的回旋动理学工具已能对仿星器做定量预测）。两个家族的分界线正在变成光谱：中间形态（如准轴对称仿星器 HSX、CFQS）用三维线圈造出"近乎二维"的磁场，兼收轴对称输运好性与稳态性——构型进化论没有终局。
替代构型速览
球形环（ST，spherical tokamak）：把环径比压到极限（R/a ≈ 1.2），极高贝塔（同样的磁场多关压强）与紧凑体积；但中心柱空间极挤、环向场难做强，靠电子伯恩斯坦波（第 5 章）给过密芯区加热。MAST-U、NSTX-U 是代表，也被聚变初创公司（如 Tokamak Energy）选为商业化快车道。
反场箍缩（RFP）：让环向场在边缘反号，等离子体自己松弛到最小能量态（Taylor 态）；磁场需求低（便宜），但输运与三维湍流猛烈，靠脉冲电流修正（PPCD）压制。科研价值大于工程价值。
场反位形（FRC）：几乎没有环向场的直线位形，等离子体自身抗磁场把外部磁场顶开形成场所空腔；β 接近 100%。被少数聚变公司（如 TAE）与磁化靶方案寄予厚望，其稳定性与寿命是主要悬念。
案例：Helion 与初创公司的"快通道"启示
背景：近年聚变投资涌入私营公司，构型选择五花八门。操作与分析：Helion 选脉冲 FRC + 磁压缩直接发电（跳过蒸汽轮机）；Commonwealth 选高温超导托卡马克（SPARC，借 REBCO 带材把磁场推到 12 T，用 B⁴ 定标律缩小装置）；Type One 选托卡马克路线的小型化。结果：SPARC 的逻辑最"物理正确"——聚变功率密度 ∝ B⁴，高温超导把 B 翻倍即得 16 倍功率密度，2025 年前后进入点火演示。解读：构型之争的本质是"用什么变量换三重积"——尺寸（ITER）、磁场（SPARC）、新颖物理（FRC 直发）。变式教训：无论构型多新，第 6 章稳定性体检与第 7 章输运预算一步都免不了——物理定律不给初创公司打折。
易错点
⚠️ 认为仿星器"没有不稳定性"：电流驱动的模确实免疫，但压强驱动的气球类模、三维平衡下的阿尔文本征模（与快离子相互作用）依然存在，只是名单更短。
⚠️ 拿三维优化的成功当万能：W7-X 的优化是十几项指标的妥协解，换一台几何不同的仿星器（如 LHD 的超导螺旋线圈路线）优化路径完全不同；仿星器设计没有模板，只有方法论。
💡 衔接：笼子造好了，但笼壁自己也是"材料做的囚徒"——下一节看等离子体与壁的相处之道：溅射、杂质、排灰与护壁工程。
