2.1 零维：量子点与纳米颗粒

2.1 零维：量子点与纳米颗粒

本节摘要： 零维纳米材料指三个方向都被限制在纳米尺度的结构，典型代表是半导体量子点与金属/氧化物纳米颗粒。前者把能级完全离散化，让发光颜色由直径决定；后者把表面化学推上主导地位，成为催化、载药、成像的主力。本节讲清两者的结构—性质—应用链条与合成控制的抓手。

承接与定位

上一章的失效清单里，"量子限域"与"表面占比失控"两行在零维材料上表现得最纯粹——三个方向全部受限，没有逃逸通道。本节就把这两行展开成可计算、可合成的工程知识，并通往 3.2 节的量子输运与 7.1 节的纳米医学。

量子点：把连续能带压成台阶

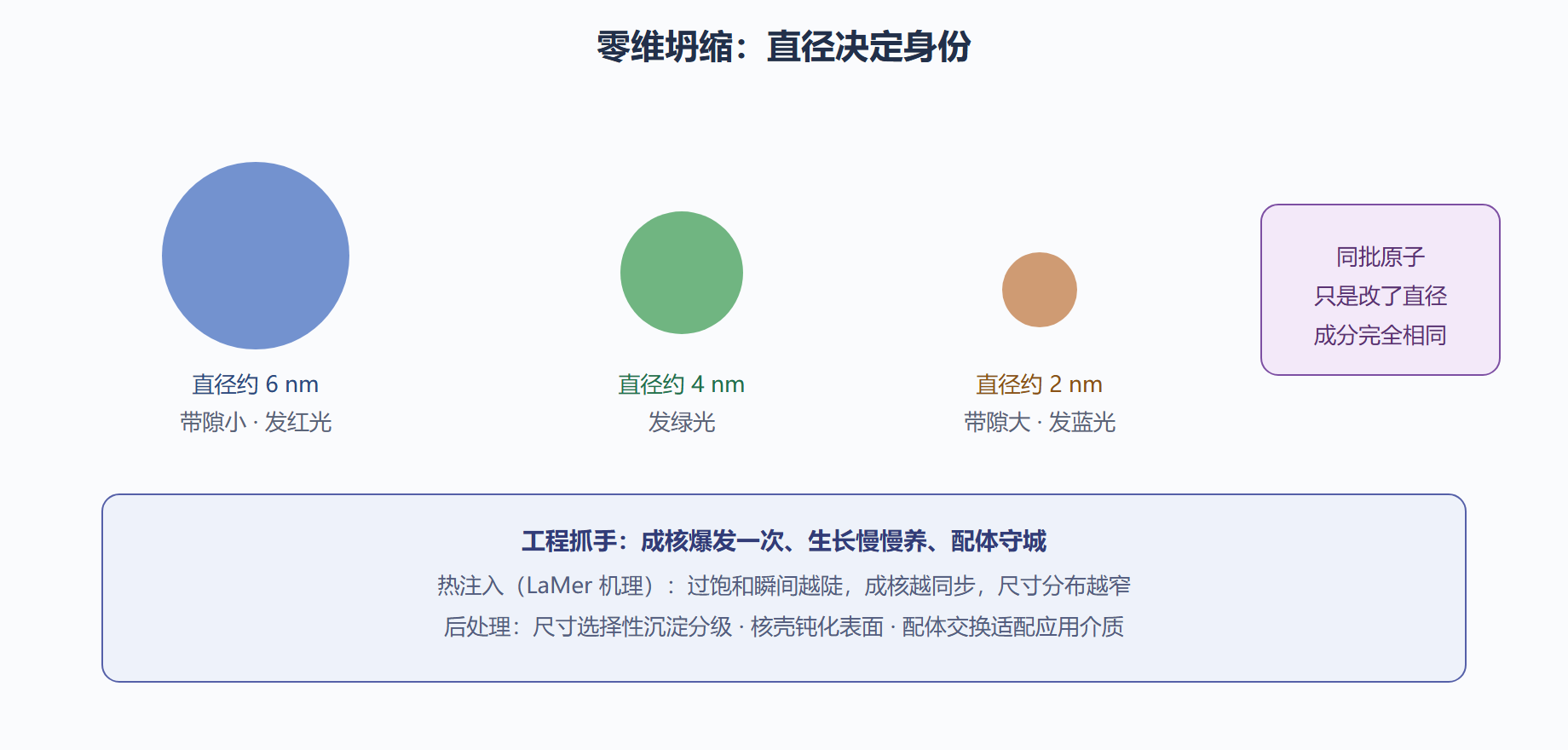

半导体块体的导带与价带是准连续的。当晶粒直径小于激子玻尔半径（硒化镉约 5–6 纳米）时，载流子在三个方向都被"关进盒子"，能级间距随尺寸减小而拉开，带隙随之展宽。用无限深势阱估算：限制能级与尺寸平方成反比，直径减半、限域能约翻四倍。反映到光谱上：同一种硒化镉量子点，直径约 2 纳米发蓝光、约 6 纳米发红光。发光波长成了直径的函数——这是"性质由尺寸决定"最直观的演示。

为什么这很重要？因为传统荧光染料的选择靠"换分子"，量子点靠"调尺寸"：一次合成化学，覆盖整个可见光波段；且量子点的吸收谱宽、发射谱窄对称，荧光寿命长、抗光漂白。量子点显示（QLED）把这一性质变成电视产品，窄发射峰直接 translate 成更广的色域。

合成上，控制直径就是控制成核与生长的动力学分离：瞬间注入前驱体让成核一夜爆发，随后低温养晶只长不生。经典的"热注入法"因此把尺寸分布压到 10% 以内，再靠尺寸选择性沉淀按大小分级。一个合成实验的真正变量是温度—时间—配体三角：

⚠️ 高频坑：量子点性能"合成后衰减"。颗粒长大靠表面吸附配体稳定，纯化时清洗过度会剥掉配体，表面出现悬挂键陷阱，量子产率骤降。工程上的对策是核壳结构（如硒化镉核、硫化锌壳）把表面缺陷与载流子波函数隔开——这是量子点从科学样品走向商品的关键一步。

金属与氧化物纳米颗粒：表面化学的舞台

金属纳米颗粒的另一套逻辑：等离激元与催化。金纳米颗粒的表面等离激元共振（导带电子集体振荡）落在可见光区，所以金"变红"（2.1 节金丝变色的机制在此）；共振峰位置随尺寸、形状、介电环境移动，成了局域折射率传感器。催化方面，块体金是著名的惰性金属，而 2–5 纳米的金颗粒能在低温下催化一氧化碳氧化——低配位表面原子提供了活性位点。同一种元素，尺寸改变了它"愿不愿意反应"。

磁性材料给出第三个例子：铁、钴的氧化物纳米颗粒在临界尺寸以下表现为超顺磁性——每个颗粒是一个单磁畴，热涨落足以让磁矩整体翻转，宏观净磁化为零、外加磁场时又迅速磁化。这个"室温下无剩磁、磁场下强响应"的组合恰好满足磁共振成像造影与磁热疗的需求，也解释了硬盘存储为何害怕尺寸失控（热扰动清除记录位，即超顺磁极限，见第 6 章）。

演练：读一份量子点合成记录

一份典型的油相硒化镉合成记录长这样：氧化镉与硬脂酸配体制成前驱体，注入硒的磷酸三丁酯溶液于 260 摄氏度，每隔 30 秒取样测荧光。取样序列显示发射峰从 520 纳米逐步红移到 600 纳米——这是颗粒在长大，带隙收窄。解读：红移速率就是生长速率，据此可反推目标尺寸所需的淬火时间；若中途峰形出现低能肩峰，说明发生了二次成核或熟化，需要降温或补加配体。变式：把目标改为近红外发射（需要更大、更窄带隙体系的合金量子点），则改用硒化镉/碲化镉合金并引入锌扩散梯度缓解晶格失配。读谱—定位问题—调三角变量，这是零维材料实验的日常语法。

算例：从目标颜色反推颗粒直径

把"颜色由尺寸决定"做成一道可复算的工程题。任务：设计发 520 纳米绿光的硒化镉量子点，估算所需直径。块体硒化镉带隙约 1.74 电子伏（对应约 713 纳米边缘吸收），布勒斯坦–莫斯与限域合成的有效带隙近似为块体带隙加限域能，限废能按粒子在盒模型正比于 1/D²，比例系数由有效质量与激子玻尔半径定出（硒化镉的已知经验曲线给出：D=2 纳米对应约 2.4 电子伏、蓝移到约 510 纳米发射）。目标 520 纳米对应约 2.38 电子伏，落在 2–2.2 纳米直径区间——与文献合成经验一致。工程含义有三条：其一，直径控制精度直接翻译成波长精度，发射峰半高宽每 30 纳米对应直径分布约 10%，所以显示级量子点要求尺寸分布压到 5% 以内；其二，温度会让带隙漂移（硒化镉约每摄氏度 -0.4 毫电子伏），显示器件需要波长余量设计；其三，合金化（碲掺杂、锌扩散）能在不改变直径的情况下微调波长，工业上"粗调靠尺寸、细调靠成分"的双旋钮策略由此而来。

两个常见疑问

疑问一：量子点和"纳米颗粒"是同义词吗？ 不是。量子点特指具有明显量子限域效应的半导体纳米晶（发光由尺寸决定）；金属纳米颗粒靠等离激元工作、磁性颗粒靠超顺磁工作，机理不同、应用不同，文献检索时混用关键词会漏掉大半文献。疑问二：市售"量子点"产品里真是量子点吗？ 要分情况：显示产品多用量子点增强膜（光致发光，蓝光激发），真正电致发光的 QLED 电视仍在量产爬坡；化妆品里的"纳米"宣称与量子点无关。买材料时认准发射峰半高宽（小于 30 纳米才够纯）与量子产率两个硬指标。

零维材料的知识账到此算清：限域把能带压成台阶，表面把化学推上主位，两者合起来就是"直径即参数"的设计哲学——下面两节看这个哲学在一维与二维如何变奏。

要点回顾

• 零维 = 三方向限域，量子点能级完全离散化，带隙与直径平方反比（势阱估算量级）
• 热注入法靠成核/生长动力学分离压窄尺寸分布，配体是守门员
• 核壳结构钝化表面陷阱，是量子产率工程的核心手段
• 金的催化活性、铁氧体的超顺磁性都源于低配位表面原子与小尺寸磁畴
• 清洗过度剥配体是量子产率骤降的常见人为事故

下一节放开一个方向：一维的线与二维的层，限域从"盒子"变成"管道"和"平板"。
