2.2 一维纳米线与二维原子层

2.2 一维纳米线与二维原子层

本节摘要： 一维材料（纳米线、纳米管、纳米棒）在两个方向受限、一个方向自由，电子沿轴向以一维方式输运；二维材料（石墨烯、过渡金属硫化物、MXene）在一个方向压到原子层级，电子被囚禁在平面内。本节用"限域方向数"这把钥匙统一理解两类材料的结构、电学与器件潜力。

从盒子里放出一条通道

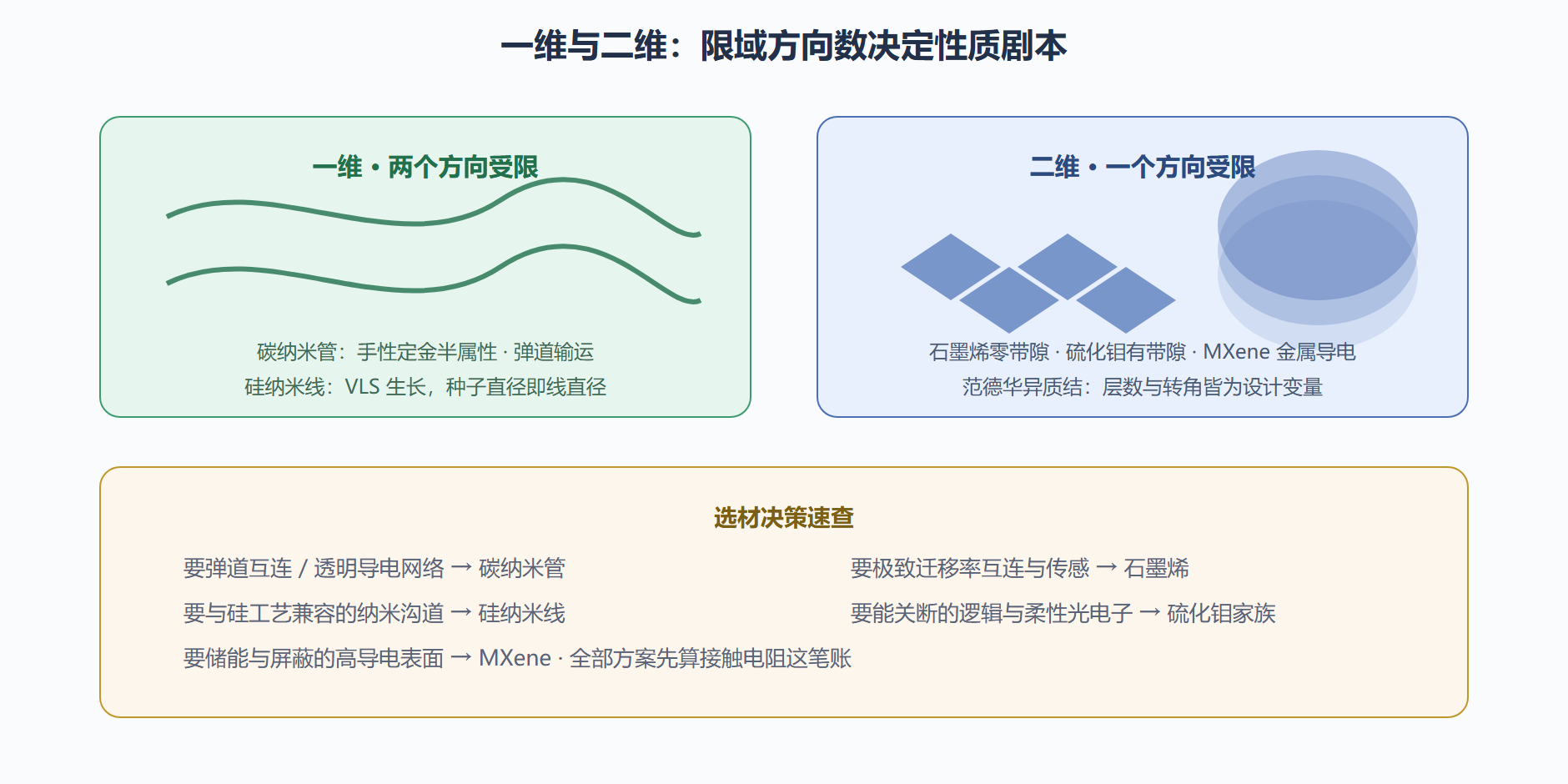

上一节的三维盒子，现在拆掉一面墙：电子可以在一个方向自由跑动，另外两个方向被关住。这就是一维材料。再拆掉第二面墙，只剩一个方向受限，电子只能在一张"纸"上运动——二维材料。限域方向数每减一个，态密度形状就变一次，器件可能性也随之翻新：

一维：管与线

碳纳米管是石墨烯卷起来的圆筒。关键结论：卷曲方式（手性矢量）决定它是金属还是半导体，大约三分之二为半导体、三分之一为金属。直径约 1 纳米的单壁管，电子沿轴向平均自由程可达微米量级，室温下即可接近弹道输运——电子从源到漏不发生散射。潜在应用横跨互连导线（铜在细纳米线中电阻率因表面散射恶化，碳管反而稳定）、晶体管沟道（第 6 章）、以及添加型导电网络。合成的核心矛盾是手性不可控：电弧放电、激光烧蚀、化学气相沉积都产出混合手性的管，分离或直接生长单一手性仍是领域内公开难题。

硅纳米线走另一条务实路线：与现有硅工艺兼容。气—液—固（VLS）生长机理值得记住——金催化剂液滴吸收气态前驱体达到过饱和，硅从液滴底部析出，直径由液滴尺寸决定。想要多细的线，就先造多大的种子，这让"直径"从运气变量变成设计变量。纳米线在场效应晶体管环绕栅极结构、太阳能电池径向结、纳米线传感器（第 6 章 NEMS）中都有分支。

⚠️ 一维材料的共性坑：接触电阻。一根直径 10 纳米的线，与金属电极接触面积只有平方纳米量级，接触电阻动辄几十千欧，常把器件的本征优势吃光。低阻接触工艺（选功函数匹配的金属、退火形成低势垒界面）往往比材料本身更决定器件成败。

二维：原子层的家族

石墨烯：单层碳原子蜂窝格子。能带结构给出线性色散关系，电子表现如同无质量粒子，室温迁移率可达每伏秒数千平方厘米以上；它是零带隙半金属——导电极好，但做晶体管关不断，这是它与硅工艺之间的根本鸿沟。打开带隙的方案（纳米带、双层加垂直电场、应变）都以牺牲迁移率为代价。

过渡金属硫化物（如硫化钼）：三层三明治结构，单层带隙约 1.8 电子伏特，天然是半导体，补上了石墨烯"没有开关"的短板。硫化钼晶体管已在实验室做到纳米级沟道，柔性电子是其主战场。

MXene：碳化物/氮化物刻蚀而来，金属导电性与亲水表面并存，是超级电容器与电磁屏蔽的候选者。

二维家族的通用技术语法是堆叠异质结：像搭积木一样把不同单层按角度叠起来，层间范德华力替代外延生长的共价匹配要求。转角石墨烯（魔角约 1.1 度出现平带与关联态）证明：堆叠角度本身成了新的设计维度。异质结路线通往第 6 章的光电器件与第 8 章的量子器件。

演练：为柔性传感器选一维还是二维

任务：可贴在皮肤上的应变传感器。背景需求：拉伸 30% 不断裂、电阻随应变单调变化、成本可卷对卷。方案 A 用碳纳米管网络涂在弹性基底：网络在拉伸时部分导电路径断开，电阻上升，灵敏度高、可拉伸性好；坑是手性混杂导致批次电阻分散。方案 B 用硫化钼/石墨烯异质层：灵敏度高但拉伸性差，需波纹化预处理。决策路径：先把"接触与网络密度"这两个工艺变量做成小矩阵实验，再按良率与成本裁决。实际产业选择多为方案 A 的改良版——材料选型从来不是查表，而是把需求翻译成两个可测的工艺变量再做小规模实验。

算例：一根碳管互连的电流账

用一道数量级题检验"一维优势"是否兑现。任务：评估用单壁碳管替代芯片内 10 纳米宽铜互连的可行性。电流承载：碳管单位截面积电流密度可达每平方厘米 10 的 9 次方安培量级，远超铜的电迁移极限（约 10 的 6 至 7 次方）——细铜线里表面与晶界散射还会让电阻率进一步恶化，碳管在这项完胜。电阻：单根半导体型管不行，必须金属型；一根金属性单壁管每微米长约 6.5 千欧（量子接触电阻的体现，3.2 节会解释为什么这几乎是"底价"），一段 10 微米互连就是 65 千欧——远超电路预算，必须用数十根管的束或阵列并联。并联又回到手性混杂：三分之一不导电的管白白占面积。结论是典型的纳米工程判断：单点性质（电流密度）优势巨大，系统性质（电阻、良率）被统计分布吃掉——今天产业界的折中方案是碳管薄膜与铜镶嵌互连共存，把碳管用在全局互连与散热场合。二维材料做互连的账同理可算：单层石墨烯面内电导极佳，但要把电流从平面"引出来"经过层间电阻，垂直方向立即吃亏。

一个常被追问的细节：二维材料的"几层"怎么定？ 拉曼谱是最快的判据——G 峰与 2D 峰的形状和强度比随层数系统变化，一张 mapping 数完全场；更严格用原子力显微镜量台阶高度（单层硫化钼约 0.65 纳米）。注意光学对比法（数颜色）在转移污染或衬底不均时会误判，交叉验证不可省——表征方法与判据的细节，第 5 章会系统展开。

要点回顾

• 一维限域带来量子化电导与弹道输运；碳管手性决定金属/半导体属性，VLS 生长让纳米线直径成为设计变量
• 二维家族三支互补：石墨烯导电无敌但无带隙、硫化钼有带隙可做开关、MXene 兼顾导电与表面化学
• 范德华异质结与转角工程把"堆叠方式"升格为新的设计维度
• 接触电阻是一维/二维器件最常被低估的杀手，选材时先算这笔账
• 选材方法论：需求翻译为可测工艺变量，小矩阵实验裁决

下一节转向"反向坍缩"：不是继续变小，而是把纳米单元组装回宏观三维结构。
