4.1 自上而下：光刻家族

4.1 自上而下：光刻家族

本节摘要： 光刻是用光把图形从掩模版转移到抗蚀剂再转移到材料上的工艺，是半导体工业的心脏。本节讲光学光刻的原理与衍射极限攻防史（浸没、多重图形、极紫外），以及电子束与聚焦离子束在精度与吞吐量上的取舍，最后给出光刻族工艺的选型逻辑。

先看懂一台光刻机在干什么

光学光刻的流程五步，值得完整走一遍。涂胶：硅片旋涂光敏抗蚀剂，厚度从数百纳米到几十纳米。曝光：光通过掩模版（承载图形的石英版）投射到胶上，投影透镜把图形缩小（常见 4 倍缩小）。显影：受光（正胶）或未受光（负胶）的部分被溶剂溶去，图形以浮雕形式留在胶上。刻蚀：等离子体把无胶保护的材料啃掉，图形转移到材料。去胶：完成一轮，一层电路成形。一粒手机芯片要重复这套流程几十次。

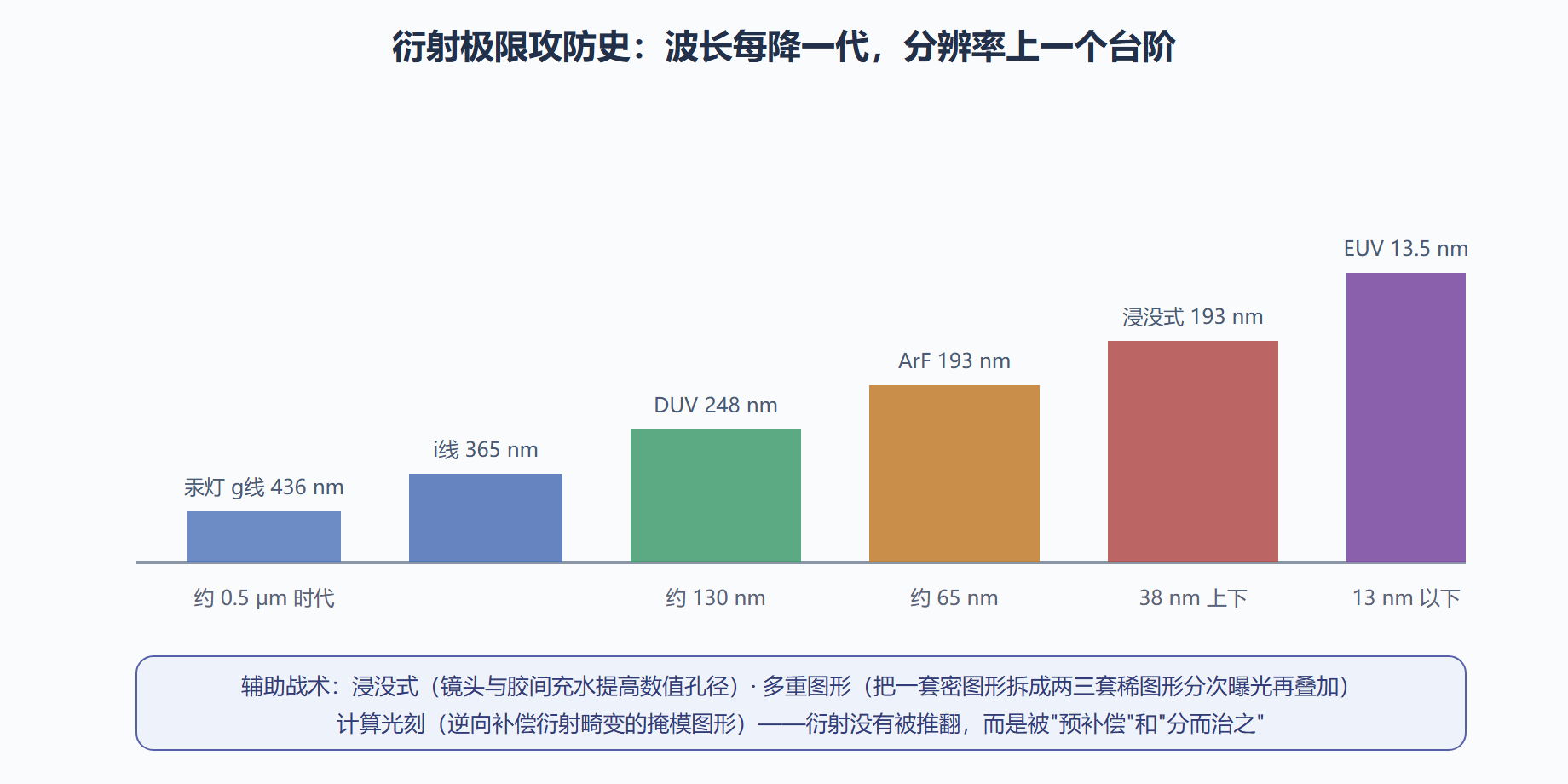

分辨率由瑞利判据给出：最小特征尺寸约与曝光波长成正比、与透镜数值孔径成反比。直观读法：想雕得更细，要么用更短的光，要么用更"锐"的透镜，要么两者一起上。半个世纪的攻防就沿这三条线展开。

极紫外与两台"绣花锄"

极紫外（EUV）：把波长直接砸到 13.5 纳米。代价惊人——极紫外几乎被一切物质吸收，只能在真空里走反射光路，反射镜要镀钼硅多层膜、面形精度要求达到"镜子扩大到德国国土大小起伏不超过毫米级"的程度；光源是激光打锡微滴打出等离子体。一台极紫外光刻机重逾百吨、售价过亿美元，是工业史上最昂贵的单台"印钞机"之一。

电子束光刻（EBL）：电子的德布罗意波长是皮米级，衍射极限形同虚设，束斑可以聚焦到亚纳米，直写分辨率可达几纳米。命门是吞吐量——电子束是一针一线的绣花，写满一片晶圆要小时到天级，而光学光刻是整片"盖邮戳"的秒级。所以 EBL 的生态位是掩模制造、科研原型、量子器件——要精度不要产量的一切场合。改进方向是多束并行（数十万束同时写），试图把绣花锄变成绣花机。

聚焦离子束（FIB）：把电子换成镓或氦离子，从"曝光"变成直接"雕刻与切割"——溅射移除原子，可以切出纳米级横截面（配 SEM 就是原位截面观察，第 5 章），也可以局部沉积金属做修补。三类设备的交换关系一目了然：

⚠️ 光刻车间两大经典坑。坑一，套刻误差：多层图形要逐层对准，几十层叠下来每层的对准误差累积会毁掉良率——所以"工艺节点"宣传的分辨率数字之外，套刻精度是更诚实的难度指标。坑二，边缘粗糙度：光刻出的线条侧壁在纳米尺度是"锯齿"的（线边缘粗糙度），当线宽本身只有十几纳米，几纳米的锯齿占比足以让晶体管参数漂移。尺度越小，"边缘"占比越大——这又是第 1 章表面效应的幽灵在制造端的现身。

演练：为量子器件实验室选工艺

背景：实验室要做超导量子比特芯片，关键图形是几十纳米级的约瑟夫森结，年需求几十片，无需量产。走选型三问：精度要亚十纳米（排除光学接触式光刻）；产量极低（EBL 的吞吐短板不构成问题）；图形包含自由形状（FIB 可作辅助修补）。裁决：电子束直写做主图形，配剥离工艺（lift-off，显影后蒸金属再整体去胶，胶上金属随胶剥离，留下图形）转移金属层；偶尔用 FIB 修截面查缺陷。对照：若任务换成柔性传感器阵列量产，答案立刻变成卷对卷纳米压印（4.3 节）——同一实验室，需求档位一变，工艺全家桶跟着换。

💡 关键直觉：光刻五十年没有"战胜"衍射极限，每一步都是花更高的系统复杂度去交换更短的波长或更聪明的补偿。工艺进化的本质是交换率的谈判史，理解了这一点，看到任何"突破极限"的新闻都应先问：它用什么支付的？

算例：用瑞利判据排一张光刻年表

把分辨率公式当成年表的生成器，自己排一遍半个世纪的攻防。判据：CD ≈ k₁·λ/NA，工艺系数 k₁ 从早期 0.8 压到 0.25–0.3。代入演算：i 线 365 纳米加 0.6 数值孔径、k₁=0.8，得约 480 纳米——上世纪九十年代初的水平；同一波长把孔径推到 0.9、k₁ 压到 0.4，勉强摸到 160 纳米，i 线的极限到了。换 248 纳米氟化氪激光：k₁=0.35、NA=0.8 得约 110 纳米；再换 193 纳米氟化氩，配上 1.35 浸没孔径（镜头与晶圆间充水折射率 1.44，等效把孔径顶破 1）与 0.27 的 k₁，算出约 38 纳米——这就是"193 纳米的光刻出了 38 纳米的芯片"的算术来源，多重图形再对半砍。极紫外 13.5 纳米、NA=0.33、k₁=0.3，单次曝光约 12 纳米。排完你会发现三件事：每次续命都不是单一参数的功劳，而是波长、孔径、k₁ 三管齐下；浸没式没有改物理，只是给镜头"换介质"；k₁ 的每一格压缩背后都是计算光刻与工艺窗口的血战——**年表不是 invention 的列表，是 exchange rate 的账本**。

一个高频追问：多重图形化到底怎么做？ 以经典的双曝光为例：涂胶—曝光图形 A—显影刻蚀—再涂胶—曝光图形 B（旋转错开半周期）—刻蚀，两次稀疏图形叠出一倍密度的最终图形。代价是工序翻倍、套刻精度要求翻倍、良率按工序指数折损——所以"多重图形"是拿钱和时间换分辨率的标准操作，节点成本曲线陡升有它一份。

要点回顾

• 光刻五步：涂胶—曝光—显影—刻蚀—去胶；瑞利判据给出"短波长×大孔径"两条主攻线
• 浸没/多重图形/计算光刻是"绕开"衍射的三战术：加介质、拆图形、预补偿
• EUV 用系统复杂度换波长，是史上最贵单机工艺；EBL/FIB 以吞吐量换精度与自由度
• 套刻误差与线边缘粗糙度是宣传数字之外的诚实难度指标
• 选型三问：精度档位 × 产量档位 × 图形自由度，三者交集即工艺

下一节换到另一条路线：不雕了，改"长"。
