4.2 自下而上：生长与组装

4.2 自下而上：生长与组装

本节摘要： 自下而上路线让结构从原子分子直接长出来：气相沉积用催化籽晶定义一维生长、用表面催化定义二维铺层；溶液化学用成核生长动力学定义颗粒尺寸；自组装用自由能地形定义最终构型。本节讲三类方法的控制变量与工程要点，以及它们与自上而下的互补关系。

不雕了，种

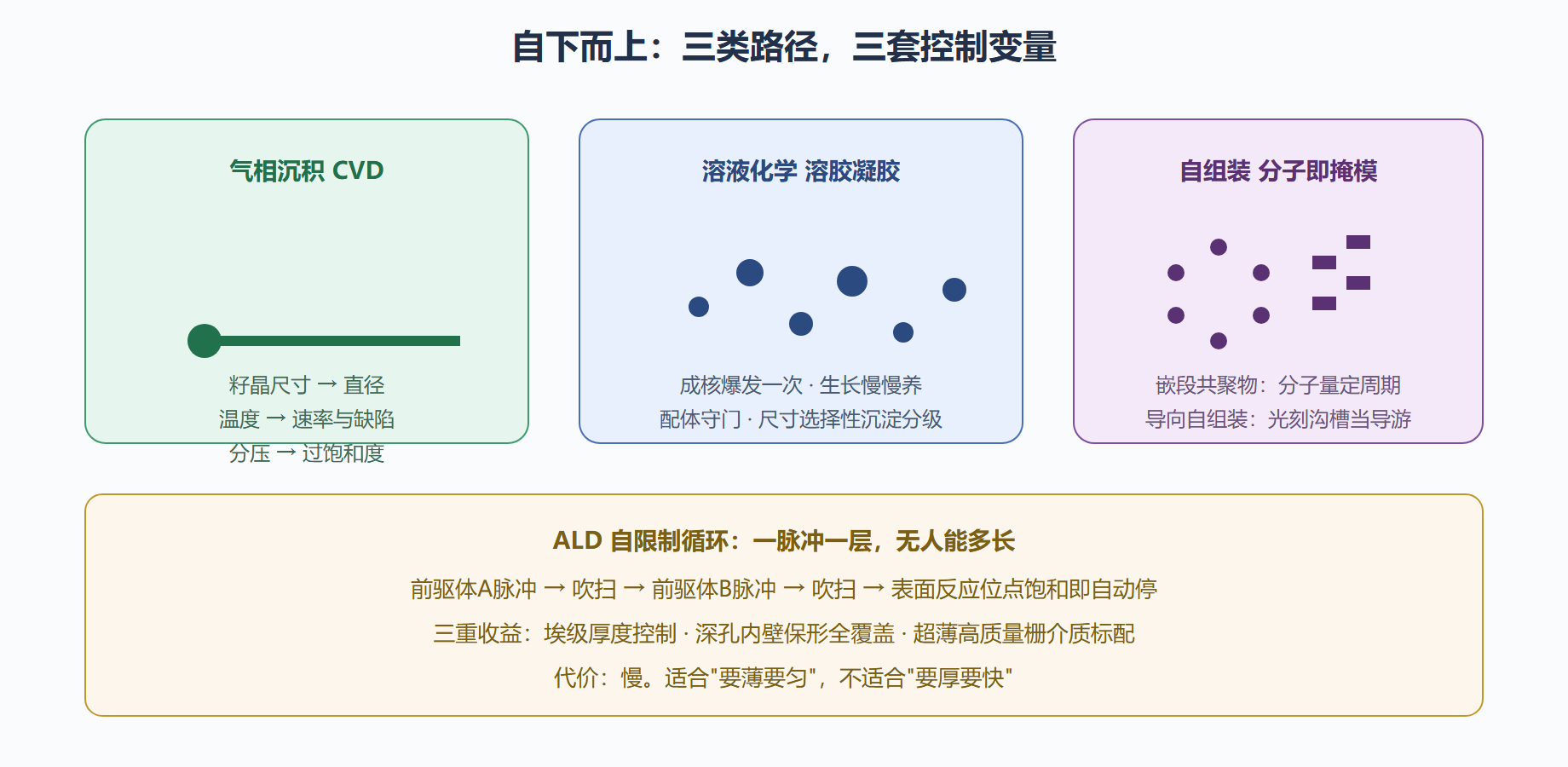

上一节的光刻师从大块材料上做减法；自下而上的农艺师做加法——往体系里投喂原子分子，让热力学与动力学替他把结构搭出来。第 3.3 节的自组装语法在这里全面投产。三类主路径：气相里长（CVD 家族）、溶液里长（溶胶凝胶与前驱体还原）、靠热力学自己排（自组装与超分子）。

气相沉积生长一维材料。 以碳纳米管为例：碳源气体在金属催化剂纳米颗粒表面分解，碳原子溶入、达到过饱和后从颗粒特定晶面析出成管。控制变量三件套：催化剂颗粒尺寸决定管径（还记得 VLS 硅纳米线吗——同一个"种子定直径"逻辑）、温度决定生长速率与缺陷密度、碳源分压决定过饱和度。二维材料同理：铜表面催化甲烷分解，碳原子在表面成核并铺成石墨烯单层——基底就是二维材料的"模具"，铜的多晶性直接决定石墨烯的晶畴尺寸，工业上为获得大单晶畴在基底工程上投入巨大。

原子层沉积（ALD）的魔法值得单独一讲，虽然它常被归为"沉积"，其机理却是彻头彻尾的自下而上：两种前驱体轮流进气，每种前驱体只在表面活性位上反应一层就自动停止（自限制反应），脉冲—吹扫—脉冲—吹扫，厚度按"每循环一个原子层"累加。三个后果：厚度控制精确到埃级；保形性无敌——深孔、高深宽比结构的内壁均匀镀覆，没有任何"视线工艺"（溅射、蒸发）做得到；天然适合超薄高质量栅介质。代价是慢：每分钟几十到几百循环，做厚膜不经济。ALD 因此成为先进晶体管高介电栅介质的标配工艺（第 6 章）。

溶液化学：溶胶凝胶与共沉淀。 前驱体水解缩合成纳米尺度的"溶胶"（分散的胶体颗粒），随后聚合成三维网络的"凝胶"。量子点热注入（第 2.1 节）、金属纳米颗粒的盐还原法都属此族。要点复述一句话：成核要爆发、生长要慢养、表面要配体守门——尺寸分布就是这三句话的执行质量。

自组装投产。 第 3.3 节讲了语法（可逆、互补、坑深、浓度窗口），这里讲工业化的两个形态。嵌段共聚物自组装：两条化学不兼容的聚合物链共价焊在一起，微观相分离自发形成周期 5–50 纳米的点阵或条纹——把其中一段选择性刻蚀掉，就得到纳米多孔模板。妙处：特征尺寸由分子量决定，分子就是掩模版；它已被用作光学光刻的"倍频器"（导向自组装，用光刻的稀疏沟槽引导聚合物排布，倍增出更密的图形）。DNA 折纸与其他超分子：按需定制构型，目前偏实验室与传感原型，第 8 章再续。

演练：为石墨烯散热膜设计一条工艺线

任务：量产用于手机散热的石墨烯膜。背景：化学气相沉积铜基生长质量高但成本高；从小片石墨剥离太慢；氧化还原法便宜但缺陷多。决策过程：需求是"高面内导热+可量产+成本可控"，纯度要求低于电子级。路线：以天然石墨为原料，氧化插层得到氧化石墨烯（可溶液加工），涂布成膜后高温退火还原并修复晶格，最后压延致密化。解读：这条线没走"长"的极致（单晶 CVD），而是走了"剥离—重组"的折中——自下而上不等于必须从分子长起，从可分散的纳米片重构宏观材料也是它的形态（第 2.3 节三维分级的思想在制造端复现）。变式：若目标是射频器件用高迁移率石墨烯，则退回铜基 CVD 并把预算花在转移工艺上（石墨烯转移的破损与污染是真正的良率瓶颈，比生长本身更棘手）。

⚠️ 自下而上的两个结构性短板，选型时必须直面。其一，位置不可控：溶液里长出的颗粒不知道自己该去哪，长好了还得"摆位"——摆放往往又得借用自上而下的图形（导向自组装正是两种路线的握手协议）。其二，缺陷统计性：无缺陷是概率事件，量产靠的是良率管理而非确定性加工。对比光刻的"指哪打哪但越细越贵"，两条路线的互补几乎是教科书级的辩证关系。

💡 关键直觉：自上而下卖的是确定性，自下而上卖的是并行性。前者每提高一个分辨率都要付钱，后者天生就是亿万原子同时施工——但工头（热力学）只保证"整体对"，不保证"每个都一样"。所有混合工艺都在做同一件事：用前者的图形纪律约束后者的施工自由。

算例：ALD 与溅射的一场"深孔竞速"

用一道对比题把"保形性"从形容词变成数字。任务：在直径 50 纳米、深宽比 20:1（深 1 微米）的孔内壁镀 5 纳米介质层。溅射路线：原子以直线入射，孔口的遮蔽让孔底几乎无沉积——深宽比超过 3:1 后台阶覆盖率急剧恶化，这个孔直接不可行。ALD 路线：前驱体气体无孔不入，自限制反应保证每个活性位只长一层，孔口与孔底的 growth per cycle 完全一致——50 纳米孔、20:1 深宽比依然均匀。代价账：ALD 每循环约生长 0.1 纳米，5 纳米要 50 循环，每循环含脉冲与吹扫数秒，单层耗时几分钟——只做薄层才经济。这笔账解释了产业的分工：厚的导电层、互连金属用溅射蒸发（视线工艺，平面上效率高），凡是"又薄又要进深孔"的场合（高介电栅介质、阻挡层、钝化层）全部交给 ALD。先进逻辑芯片里一片晶圆要经过几十道 ALD 工序——自下而上的"慢"在正确的生态位上就变成了"精"。

一个高频追问：导向自组装怎么"导"？ 光刻先在衬底上刻出比目标周期稀疏一倍的沟槽，旋涂嵌段共聚物后，沟槽壁的化学偏好引导分子取向，热退火后自组装在每条沟槽里填出两到四条更细的结构——光刻的图形纪律配上分子的天然周期，分辨率翻倍而掩模成本减半。

要点回顾

• CVD 控制三变量：籽晶尺寸定直径、温度定速率缺陷、分压定过饱和；基底是二维材料的模具
• ALD 靠自限制反应实现埃级厚度与深孔保形，是超薄栅介质标配，慢是代价
• 溶液化学三句诀：成核爆发、生长慢养、配体守门
• 嵌段共聚物让分子当掩模，导向自组装把光刻稀图形倍增为密图形
• 自上而下卖确定性、自下而上卖并行性，混合工艺 = 图形纪律约束施工自由

下一节把两条路线焊在一起，并面对纳米制造最难的问题：原子级精确与规模化，鱼与熊掌。
