4.3 原子级精确与规模化妥协

4.3 原子级精确与规模化妥协

本节摘要： 纳米制造的光谱两端——原子级精确（扫描探针操控、原子级组装）与规模量产（纳米压印、模板法、卷对卷）——各有不可替代的价值与致命短板。本节讲两端的代表技术，并把"精确 vs 规模"的权衡整理为工程决策框架，收束制造篇。

一边是一个原子，一边是一亿片

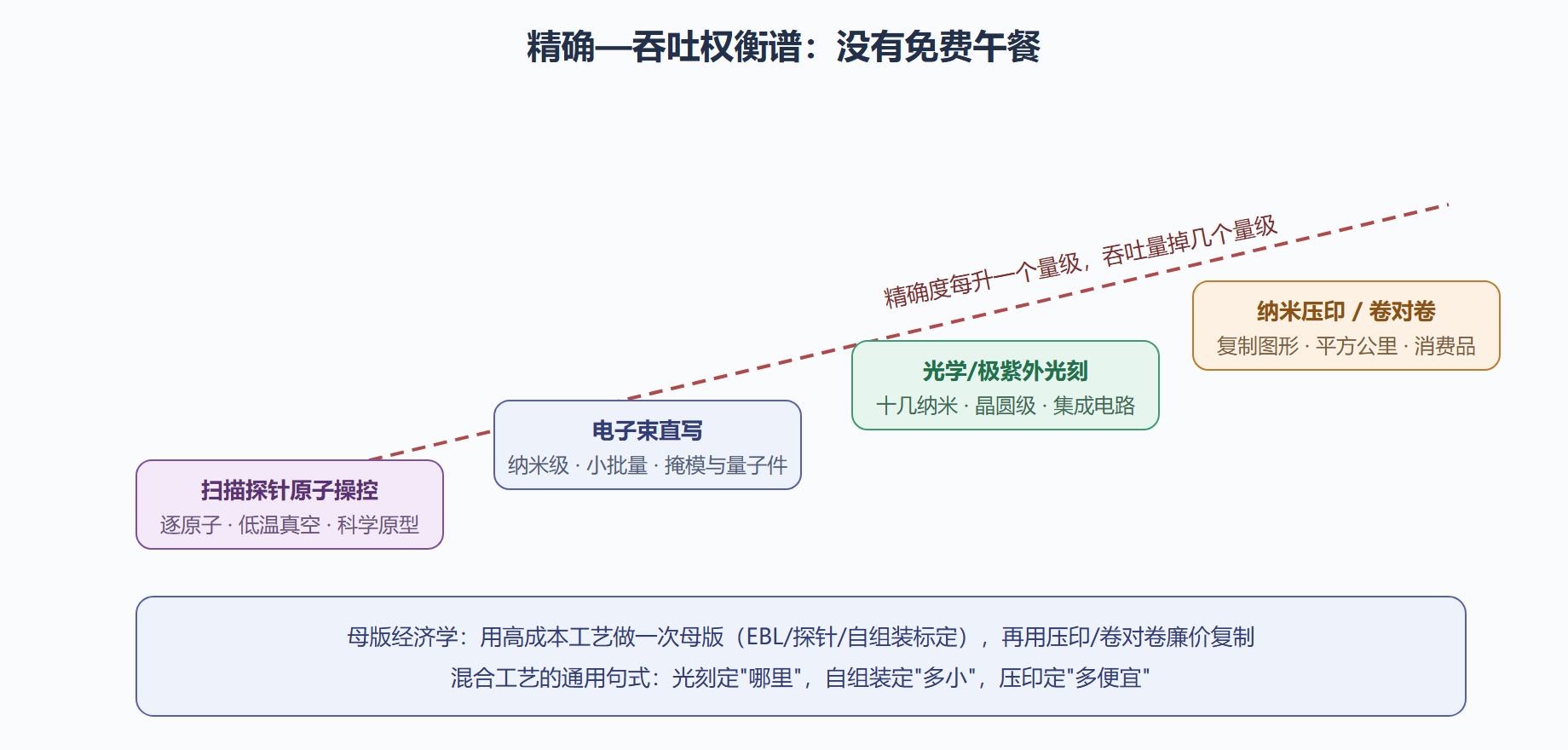

光谱的一端：1990 年的氙原子拼字（第 1 章）宣告人类可以逐个安放原子。今天的扫描探针操控仍能做"把单个分子放到指定位置"的事，甚至能造出原子级精确的量子器件原型。光谱的另一端：一块手机屏要印刷的纳米结构以平方公里计，一片晶圆要一次成形。两端之间的张力定义了纳米制造的核心难题：精确度每上一个量级，吞吐量大约掉几个量级，没有免费午餐。

原子级端：扫描探针操控。 用 STM/AFM 针尖的局域场推动单个原子或分子，在低温表面拼出结构。价值：一是科学——造出"化学上不可能合成"的分子构型做单分子实验；二是原型——原子级精确的量子点、单原子催化剂位点的"标定样品"。短板明显：低温、真空、逐原子速度，一片指甲盖大小要拼几天到几周。单原子催化剂值得一提：把孤立的金属原子锚定在载体缺陷上，每个原子都是活性位、利用率百分之百——制造它靠的是"前驱体设计+锚定位点控制"的化学路线，而非逐个摆放，是原子级精确理念向规模化的一次成功妥协。

规模端：纳米压印（NIL）。 思路是"盖章"：硬模板上刻好纳米图形，压进热塑或紫外固化树脂，固化后脱模，图形一次转移。分辨率可达十纳米以下（不受衍射极限约束，分辨率由模板决定），吞吐量高、设备便宜。两个命门：缺陷敏感——一枚 5 纳米的尘粒在压印里就是一条报废的划痕，模板一坏批量全坏；脱模与对准——抗黏附涂层与套刻精度决定成败。生态位：图形重复性高的产品（光学膜、生物传感阵列、存储介质）。模板法泛化这个思路：阳极氧化铝的自有序孔阵当模板、嵌段共聚物当模板（上一节）、球胶体晶体当刻蚀掩模——用一次性的高成本工艺做出母版，用母版廉价复制，这个"母版经济学"是纳米制造商业化的通用逻辑。

**卷对卷（R2R）**把复制经济学推向连续化：柔性基材成卷穿过涂布/压印/固化工位，纳米结构以米每分钟的速度量产。光伏薄膜、阻隔膜、传感器贴片的工业底座。

决策框架：给需求定档

把本节与前两节的选择题汇总成一张速查表：

⚠️ 规模化阶段的三个隐形杀手，实验室阶段都看不见。批次一致性：实验室看最佳样品，工厂看分布——纳米材料的尺寸分布每漂移几个百分点，下游器件参数就整体平移，统计过程控制必须前移到合成端。界面老化：纳米材料表面能高（第 3.1 节），仓储期间配体重排、氧化缓慢发生，"出厂合格、半年失效"是真实的商业事故模式，货架寿命测试要做进规格书。良率与返工：纳米结构一旦做坏几乎无法返工（宏观零件能磨能焊，纳米结构坏了只能扔），良率设计（冗余、自修复容忍度、缺陷容忍架构）比返修体系重要得多。

演练：碳纳米管透明导电膜的产业化拆解

背景：实验室用超顺排碳管森林拉出透明导电膜，性能惊艳；产业化要的是平方米级、成本低于铟锡氧化物、批次稳定。拆解过程：把"性能"翻译成三个工厂指标——方阻与透过率的配比、弯折一万次后的电阻漂移、每卷的参数分布。工艺链：浮动催化 CVD 直接在移动基带上沉积管网络（跳过"先做溶液再涂布"的分散环节，避开第 3.1 节的团聚战场），在线监控方阻闭环调节沉积温度。结果解读：放弃了实验室路线的超高取向度（对应最佳样品），换取分布收窄与成本——产业化的本质是用性能的方差换工艺的方差。变式：若产品是柔性有机发光显示屏的阳极，则阳极对粗糙度极敏感，须加"转移压印"工序平整网络，又是一层妥协。

💡 关键直觉：读任何纳米制造新闻，先在"精确—吞吐谱"上给它在心算个位置，再听它讲故事。宣称"既原子级精确又量产廉价"的，通常在隐性维度（良率、批次一致性、货架寿命）上还没有交账。

算例：给"母版经济学"算一笔账

纳米压印的卖点要用账单验证。设一枚 6 英寸压印模板的制造成本 20 万元（用电子束直写加刻蚀做母版，一次投入），可压印寿命 1 万次，模板之外每次压印的材料设备摊销 10 元。总单位成本 = 20 万/1 万 + 10 = 30 元每片。对照光学光刻：一套先进掩模版数百万元，但每片晶圆曝光只要几秒，量到百万片级时掩模摊销可忽略、单片的设备折旧主导。分水岭一目了然：产量在万片量级、图形重复性高，压印完胜；产量到百万片或图形每批都变，掩模式光刻摊薄后反超。再把缺陷账叠上去：压印对尘粒敏感，良率每降 10 个百分点等效于单位成本上升约 11%，所以压印车间对洁净度的苛求不亚于光刻间——"便宜"的工艺从来只是换了个地方花钱。这套"母版成本 ÷ 寿命 + 单次摊销"的两项式，适用于任何模板法（阳极氧化铝、嵌段共聚物、胶体球），是评估纳米制造商业方案的通用算式。

要点回顾

• 权衡谱：扫描探针—电子束—光刻—压印/卷对卷，精确与吞吐量此消彼长，没有免费午餐
• 纳米压印分辨率由模板决定、不受衍射限制，命门是缺陷敏感与脱模对准
• 母版经济学：高成本做一次母版、低成本批量复制，是纳米制造商业化的通用逻辑
• 规模化三杀手：批次一致性、界面老化（货架寿命）、不可返工（良率设计优先）
• 产业化常以性能方差换工艺方差，实验室最佳样品不是工厂答案

制造篇收官。第 5 章回答"你怎么知道造对了"——观测与测量。
