5.1 显微四件套:TEM、SEM、AFM、STM


5.1 显微四件套:TEM、SEM、AFM、STM

本节摘要: 四台显微镜构成纳米领域的眼睛:透射电镜(TEM)用穿透电子看内部结构到原子级,扫描电镜(SEM)用次级电子看表面形貌,原子力显微镜(AFM)用探针"摸"表面三维形貌,扫描隧道显微镜(STM)用隧穿电流既看又动原子。本节讲各自的成像物理、分辨率边界、制样要求与典型误判。

四种"看"法,四种物理

人眼受限于可见光波长数百纳米,看纳米要用波长更短或原理完全不同的"探针"。四件套的分工可以用一张表锚定:

仪器 成像物理 分辨率 看什么 制样与限制
TEM 电子穿透样品,透射束成像/衍射 亚埃–原子级 内部结构、晶格、缺陷 必须薄于约 100 nm;制样破坏性大
SEM 电子束扫表面,收次级电子 约 1 nm 表面形貌、成分衬度 需导电或镀膜;真空
AFM 微悬臂探针逐点扫描,测力 纵向亚埃、横向纳米级 三维形貌、力学/电学/磁学局域性质 几乎不需制样;速度慢、探针卷积
STM 隧穿电流随距离指数变化 横向原子级 表面电子态、单原子操控 必须导电样品;超高真空低温最佳

TEM 是"CT 加放大镜":电子穿过超薄样品,密度与晶格取向的差异形成衬度,还能切换到衍射模式读晶体取向、配合球差校正器做到亚埃分辨直接"看见"原子柱。它给的是内部证据——位错、晶界、异质结界面原子排布,只有 TEM 能提供。代价:样品要薄到百纳米以下(聚焦离子束切薄片是标准制样手段,第 4 章 FIB 的主用途之一),薄化过程本身就可能改变结构;电子束能量高,脆弱样品(有机纳米材料、蛋白质组装体)照久了会被打坏——第 1 章支柱页说的"测量干扰被测对象",在 TEM 上最刺眼。低温 TEM(冷冻透射电镜)因此拿了 2017 年化学奖:把生物样品速冻在玻璃态冰里,用最小电子剂量成像再靠统计平均复原结构,本质是"用一万张低损伤照片换一张高分辨结构"。

SEM 是"地形测绘员":电子束逐点扫过表面,撞出的次级电子产量随表面倾角变化,拼出立体感极强的形貌像。它是日常工作马:看颗粒涂覆均匀性、器件断口、生物样品形貌。导电差的样品要喷金/碳,这层膜会掩盖真实细节——分辨率上限反而是制样决定的。

AFM 是"盲人的手指":微悬臂末端的针尖在表面扫过(轻敲模式间歇接触),激光反射监测悬臂形变,逐行拼出三维高度图。独特价值有三:不需要真空(液体、大气都能工作,看活细胞与原位过程),纵向分辨率极高(可以量出单原子台阶),针尖不止能量高度——换工作模式可测局域力学模量、导电性、磁性与表面电势。命门是"针尖卷积":尖端曲率半径几到几十纳米的针尖去扫同样尺寸的结构,图像是二者的卷积,横向尺寸被系统性放大——测纳米线宽度时 AFM 偏宽、TEM 才准,这是新人最常踩的定量坑。

STM 是"会动的眼睛":第 1 章讲过它的隧穿物理与原子操控本领。补充它最独特的输出:STM 看的不是"原子核的位置"而是表面电子态密度——费米能级附近的电子云分布。所以在特定偏压下,吸附分子在 STM 图里比"几何尺寸"大得多,换个偏压形状还会变。读懂这一条,才不会把电子态形貌当几何形貌误读。

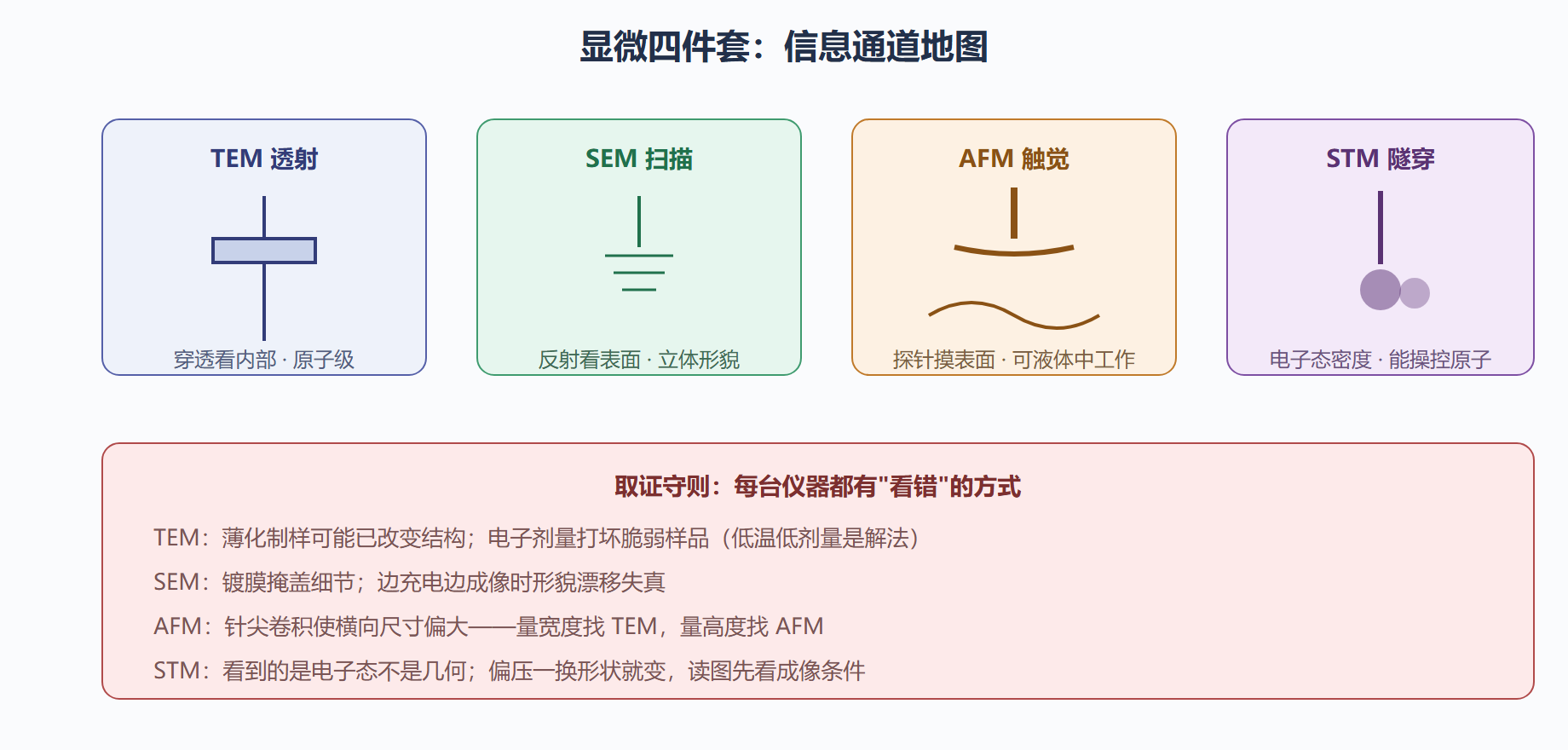

05-01-fig01

演练:一次粒径取证的完整过程

背景:合成批次声称"直径 5±0.5 纳米"。取证:滴样品于微栅,TEM 拍 10 个随机视场,手工+自动结合数至少 300 颗,每颗量短轴(避开重叠与取向效应),做直方图并报告均值、标准差与分布形状。结果解读若分布呈双峰,说明发生过二次成核(回查第 2.1 节合成变量),而不是简单报一个均值掩盖问题。交叉验证:动态光散射(5.2 节散射思路)给出流体力学直径——数值偏大是正常的,因为它包含配体层与溶剂化壳,两法差异本身就是配体层厚度的信息。变式:若样品是磁性颗粒,TEM 制样时磁场取向会造成聚集假象,改用冷冻干燥制样。

⚠️ 统计纪律三条:随机视场(不许挑好看的视野)、预设计数下限(少于 100 颗的分布没有统计学意义)、报告原始直方图而非只有均值。纳米领域的"重大学术争议",相当比例源于取样偏差而非仪器不行。

算例:同一根纳米线的三把尺子

把"横向量宽找 TEM"做成可复算的对比。对象:直径标称 20 纳米的纳米线,三种量法各跑一遍。SEM:二次电子像上量得约 24 纳米——束斑展宽与边缘衬度过渡区系统性偏宽,且含可能的导电镀层 3–5 纳米,扣镀层后约 19 纳米。AFM:轻敲模式高度剖面读约 21 纳米——针尖卷积让横向测量偏大,但对高度而言 AFM 的纵向分辨率是亚埃级,量"躺着"的线的高度几乎不受卷积影响,这是 AFM 最可靠的读数。TEM:直接数晶格像的原子列,得 19.6 纳米,误差主要来自支撑膜背底与投影方向。三把尺子的结论在扣完系统偏差后收敛到 20 纳米附近——但原始读数差了百分之二十。工程含义:任何尺寸规格书必须注明测量方法与校准依据,"TEM 数均 19.6±1.2 纳米(300 颗)"才是合格表述,"约 20 纳米"四个字在验收单上没有证据力。同一套三尺法也适用于薄膜厚度:断面 TEM 给绝对值、椭偏仪给快速统计、台阶仪给图形区——方法间的系统差本身常常就是要研究的物理(比如表面粗糙层厚度)。

一个高频追问:四种仪器怎么排预算优先级? 按样本属性排:有机软材料优先 AFM(非真空、力敏感、低损伤);金属半导体可上 SEM 与 TEM;表面电子态与原子操控只有 STM。预算有限的实验室通常 SEM 与 AFM 各一台覆盖八成日常,TEM 与 STM 靠公共平台预约——这是纳米中心共享制的现实基础。

要点回顾

  • 四件套四条信息通道:TEM 内部结构、SEM 表面形貌、AFM 三维形貌+局域物性、STM 电子态+原子操控
  • 纵向量高找 AFM,横向量宽找 TEM;针尖卷积系统性放大横向尺寸
  • STM 看的是电子态密度,不是几何轮廓,成像条件决定图像长相
  • 测量即扰动:电子剂量、探针力都要报告,低温低剂量是脆弱样品的规范
  • 取证统计纪律:随机视场、百颗以上、报直方图——多数争议源于取样而非仪器

下一节把"看见"扩展到"验明正身":光谱与散射如何给出化学与结构的系综证据。
