5.2 光谱与散射方法

5.2 光谱与散射方法

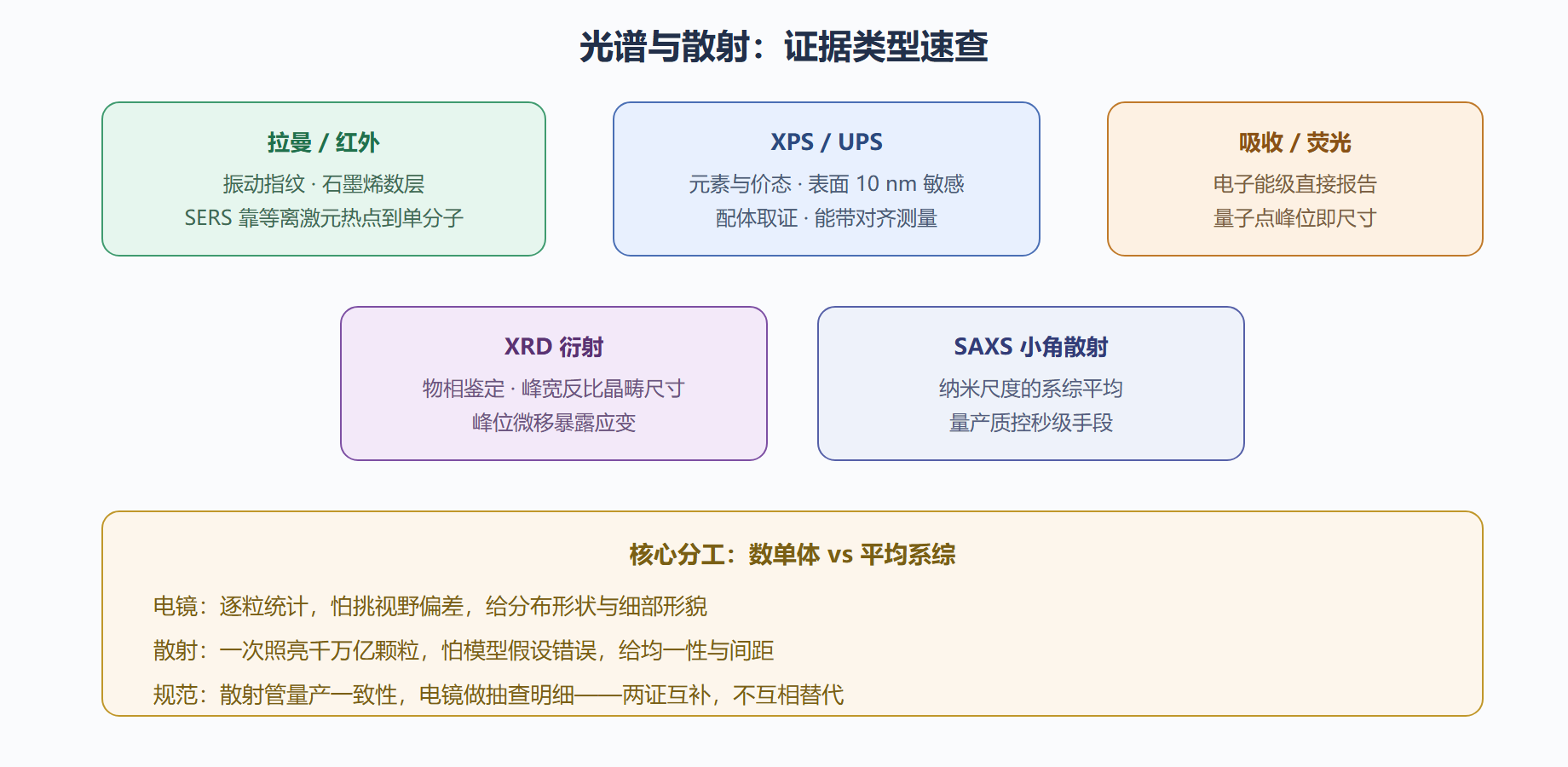

本节摘要： 光谱问"你是谁"，散射问"你多大、怎么排"。拉曼与红外读振动指纹，光电子能谱读元素价态，荧光读能级；X 射线衍射读晶格，小角散射给纳米尺度的系综统计。本节讲各方法的证据类型、纳米特有的信号增强与偏移现象，以及"系综平均 vs 单体统计"的取证分工。

从形貌到身份

上一节显微给出"长什么样"，但验收单还要求"成分对不对、晶体结构对不对、尺寸分布统计对不对"。这类证据来自光与物质的相互作用，两大问题各有一族方法：

• "你是谁"（化学与电子结构）：拉曼、红外（振动指纹）、X 射线光电子能谱（元素与价态）、荧光/吸收谱（电子能级）。
• "你多大、怎么排"（结构与尺度）：X 射线衍射（晶格与物相）、小角 X 射线/中子散射（纳米尺度形状与间距的系综统计）。

拉曼光谱：激光照射，绝大多数光子弹性散射（瑞利），约百万分之一发生非弹性散射——与晶格振动交换能量，散射光频移即拉曼位移，对应特定振动模式。每种材料的拉曼峰组是指纹。纳米领域两大拉曼现象必须知道：石墨烯层数判据——单层石墨烯的特征峰（G 峰与 2D 峰）的形状和强度比随层数系统变化，一张拉曼 mapping 就能数出样品是几层，这是二维材料实验室的日常操作；表面增强拉曼（SERS）——粗糙金/银表面或金纳米颗粒附近的电磁场增强可达百万到十亿倍，把拉曼从"看不见"推到单分子检测（第 1 章支柱页提到的单分子识别即源于此）。机制是局域表面等离激元共振把光场聚焦到纳米间隙（第 2.1 节），"热点"尺寸仅几纳米——SERS 信号的剧烈起伏（分子在热点里进出）反而成了单分子存在的证据。

X 射线光电子能谱（XPS）：X 射线打出内层电子，由结合能定元素、由化学位移定价态。表面敏感（出射电子逃逸深度约 10 纳米内），天然适合纳米材料的表面化学取证：配体有没有接上（氮、硫信号）、纳米颗粒是否氧化（金属态与氧化物态的峰位分离几电子伏）。**紫外光电子能谱（UPS）**延伸到价带与功函数。两类谱合用，能给出能带对齐——异质结器件设计的关键参数。

吸收与荧光：第 2 章已见——量子点的吸收峰与发射峰位直接报告带隙即尺寸（5.1 节验收单上的峰位条目就靠它）。

X 射线衍射（XRD）：布拉格条件（波长、晶面间距与衍射角的关系）选出各物相的特征峰，对卡片即知"是什么晶"。纳米晶体对 XRD 有两处特征改动：峰变宽——谢乐公式把峰宽与晶畴尺寸联系起来，峰半高宽反比于畴尺寸，宽峰本身就是"我很小"的证词；峰位微移——残余应变或成分变化的线索。

小角散射（SAXS）：把散射角转到接近直射的小角，探测的实空间尺度反比于散射角——小角对应纳米尺度。与电镜的分工是本节的核心概念：电镜数单体、散射平均系综。TEM 看 300 颗给你分布（数粒子的统计），SAXS 一次照亮 10¹⁵ 个颗粒给你体积加权的系综平均。各有盲区：TEM 怕取样偏差（挑视野），SAXS 怕模型依赖（形状假设错了结果就错）。规范做法是两者交叉：SAXS 报均一性（量产质控的秒级手段），TEM 抽查明尼细部。中子散射补上最后一角：对轻元素（氢）敏感、穿透力强，能"看见"聚合物壳层与溶剂化结构——X 射线看不见的那半边。

演练：验收单的化学栏怎么填

延续本章主线那张验收单。化学栏三个条目：成分（是硒化镉不是氧化镉）、表面（配体接上了、没残留游离物）、峰位（600 纳米达标）。取证组合：XRD 对卡片确认闪锌矿结构、谢勒估算晶畴约 6 纳米与峰位互相印证；XPS 看镉与硒的比例（富镉表面是常见的合成副产物）、氮信号确认配体存在；荧光谱峰位 598 纳米在容差内。解读要点：三个证据交叉一致才签收——单一方法的"达标"在纳米域不可信，因为每种方法对尺寸分布、表面态、浓度都各有响应函数。变式：若样品表面配体可疑，加红外确认官能团；若怀疑聚集，SAXS 复测流体力学尺度。

⚠️ 数据陷阱两则。其一，过度去卷积：XPS 分峰拟合的自由度极大，多加一个子峰就能"造出"一个想要的组分——审稿人看拟合先看约束条件。其二，归一化遮蔽：把光谱归一化到峰高再叠图比较，会抹掉浓度信息，浓度差异正是含量结论的来源。

算例：谢勒公式的一次标准执行

把"宽峰即小晶畴"算成流程。任务：某纳米二氧化铈样品的 XRD 上，(111) 主峰半高宽测得 1.3 度（仪器用标准硅粉校正得本征展宽 0.1 度）。执行：先做宽度校正，样品本征峰宽取平方差开方约 1.30 度；换算弧度约 0.0227；谢勒公式 D = K·λ/(β·cosθ)，取 K=0.9、铜靶 λ=0.154 纳米、2θ 约 28.6 度，代入得 D ≈ 6.2 纳米。三步纪律不能省：不做仪器校正，晶畴尺寸会被系统性低估一截；不查峰位是否偏移（有无应变），峰宽里可能混入应变展宽，此时谢勒给出的是"尺寸上限"；最后与 TEM 数粒径交叉——若 TEM 给 15 纳米而谢勒给 6 纳米，差值不是误差而是信息：颗粒是多晶聚集体，XRD 量的是晶畴、电镜量的是颗粒，**两者的差就是晶界密度**。这一招在催化剂与电池材料质检里是常规操作，一个数字同时报告了晶粒尺寸与缺陷密度两个工艺指标。

一个高频追问：同步辐射光源与普通 X 射线机差在哪？ 亮度与准直性差好几个量级——普通实验室 XRD 测一个样品要几分钟到几小时，同步辐射原位时间分辨可以做到秒级甚至更短，且能做小角散射与掠入射等弱信号技术。纳米研究的许多原位表征（电池充放电中采谱）离开同步辐射根本无法实现，这是大型科学装置进入纳米领域的原因。

要点回顾

• 光谱验身份、散射量尺度：拉曼/红外/XPS/荧光与 XRD/SAXS 构成化学与结构两大证据族
• 谢勒公式把衍射峰宽变成晶畴尺寸证词；峰位微移暴露应变
• SERS 靠等离激元热点实现单分子级检测，热点即纳米间隙
• 电镜数单体、散射平均系综，两证互补是规范，不互相替代
• 单一方法达标不可信；警惕过度拟合与归一化遮蔽两类自欺

下一节把镜头转向工作中的纳米结构：原位测量与单粒子检测，以及让噪声变结论的数据解析。
