5.3 原位测量与数据解析

5.3 原位测量与数据解析

本节摘要： 出厂状态的表征不够——纳米材料的性质随工作环境剧烈变化，原位测量（液池 TEM、原位电化学、变温输运）在工作条件下取证；单粒子/单分子检测揭开系综平均掩盖的个体差异。最后，所有证据都要过数据解析关：去噪、统计与机器学习的规范用法。本节收束表征篇。

让器件"上班时"接受检查

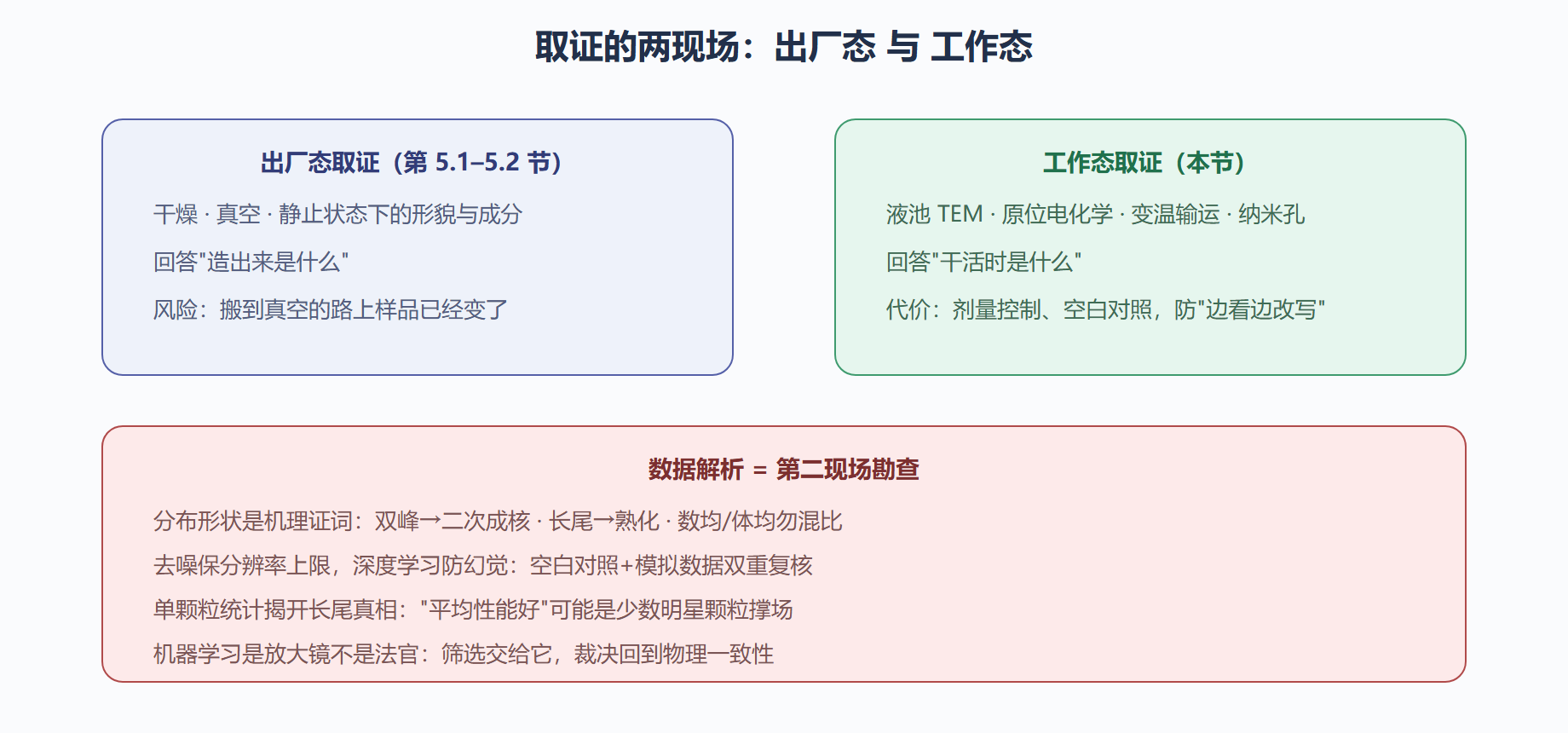

前两节的取证都在"下班状态"进行：干燥、真空、静止。但纳米材料上岗后环境完全不同：液态电解质、外加偏压、循环应力、生理温度。第 1 章支柱页的"测量即扰动"在此加倍成立——把材料从工作环境搬到电镜真空里，看到的可能已经是另一个材料。原位表征的动机就一句话：测它在干活时的样子。

液池透射电镜：两层超薄窗片夹住液体样品，电子束穿透液池成像。它能直接看到纳米颗粒在液体里的生长动力学（成核—熟化过程的电影）、电池电极材料充放电中的体积变化与相变。代价与守则：液层厚度牺牲分辨率；电子束会分解液体产生自由基，"边看边改写剧情"——剂量控制与空白对照是可信度的底线。

原位电化学：把拉曼、红外或原子力搬到电解池旁，边循环电压边采谱。最有名的成果是水电解催化剂的工作机制研究——非晶化的氢氧化物表面在电压下重构为真正的活性相，"出厂态根本不是活性态"这类颠覆性结论只有原位方法能拿到。第 7 章能源应用会用到这个教训：评价催化剂要看它工作时的表面，不是合成出来的表面。

变温/变偏压输运测量：对器件，温度与栅压的扫描曲线是"体检报告"。低温输运尤其重要——第 3.2 节讲过，库仑阻塞的菱形图样要低温才清晰；反过来，做器件的人用"曲线随降温是否变化"来初筛机制（量子效应变锐、热激活型电导按指数衰减）。

单粒子/单分子检测：系综平均是把一万个个体的故事讲成一个平均故事，而纳米域个体差异巨大——尺寸差一个纳米，量子点峰位就差十几纳米。单粒子荧光光谱逐颗测发射，往往揭示"平均性能好"的样品里其实是少数亮颗粒撑起了全场（亮度分布常呈长尾）。纳米孔单分子检测是另一代表：纳米孔两侧加电压，单个分子穿孔时电流瞬间下降，下降幅度报尺寸、持续时间报长度、特征形状报身份——基因测序的纳米孔路线正是这条原理的产业巅峰。

数据解析：让噪声开口说话

纳米实验的信噪比天然恶劣（信号小、涨落大、背景强），数据解析不是美化图表，是取证的第二现场。

图像去噪与复原。TEM 低剂量成像的信噪比极低，直接滤波会把结构细节连同噪声一起抹掉。规范路线：频域滤波按已知分辨率上限截频、实空间的非线性方法（双边滤波）保边缘；更先进的是基于物理的图像复原与深度学习去噪——但深度学习有"幻觉"风险：网络可能生成它"认为"该有的原子排列，验证方式是留出空白对照与模拟数据双重复核。冷冻电镜的统计平均思路（大量低剂量图像对齐叠加）本质是用重复测量换信噪比，单张图不构成证据。

粒径与分布统计。5.1 节立了纪律，这里补方法论：分布形状（单峰/双峰/长尾）比均值重要，双峰指向二次成核、长尾常源于熟化——分布形状是合成机理的证词。报告时要说明加权方式（数均与体均差数倍），SAXS 给的常是体均、TEM 数的是数均，直接比对是常见乌龙。

谱学的机器学习。拉曼与光电子谱的混合物解析、谱峰归属，机器学习已常规化。规范三条：训练集要有真实负样本（不是只喂理想谱）、模型输出要给不确定度、关键结论保留可人工复核的中间量。机器学习在解析环节的角色是"放大镜"不是"法官"——它把人眼看不完的数据筛完，裁决仍要回到物理一致性。

概念伪代码：纳米颗粒 TEM 照片的标准解析管线
读入图像 → 平场校正（去除照明不均）
阈值分割（奥拓法自动定阈，避免手调偏置）
颗粒检测 → 面积换等效直径 → 剔除触碰边界的颗粒
统计：直方图 + 分位数 + 拟合检验（单峰还是双峰？）
交叉验证：与 SAXS 体均对比（预期体均大于数均）
报告：颗粒数、直方图、剔除规则、仪器参数
​

这条管线每一行都在防一类自欺：平场防"照明暗斑当颗粒"、奥拓法防"手调阈值凑答案"、剔边界防"半个颗粒算一个"、拟合检验防"均值掩盖双峰"。

演练：一场"性能骤降"的归因调查

背景：某纳米传感器阵列出厂灵敏度高，现场运行两周后集体衰减。调查过程：先做非原位复测（电镜+谱），形貌与成分"看起来正常"；上原位变湿变温谱，发现湿度过高时敏感层吸附水膜、信号通道被短路分流——衰减不是材料劣化，是工作环境的竞争吸附。解读：归因调查的顺序应当是"先复现现场条件，再怀疑材料本身"；若一开始就换材料配方，会修错对象。变式：若原位测量显示颗粒确实长大（ Ostwald 熟化信号），则问题回到第 3.1 节的稳定化设计——同一症状，两种病理，只有原位证据能分诊。

算例：数均与体均的一场乌龙调解

用一道具体计算收束"加权方式"的坑。某批纳米颗粒，TEM 数了 200 颗得数均直径 8 纳米；SAXS 拟合得体均直径 11 纳米，采购方质疑虚报。做个两分钟演算说明二者可以同时成立：设样品是双组分混合——九成颗粒 6 纳米、一成颗粒 30 纳米。数均 = 0.9×6+0.1×30 = 8.4 纳米；体均按半径立方加权 = (0.9×6³+0.1×30³)/(0.9×6³+0.1×30³ 按体积归一) ≈ 21 立方纳米均值对应直径远大于数均。也就是说 10% 的大颗粒占据了过半的质量，散射信号又被体积加权二次放大——两个"平均"说的根本不是同一群颗粒。调解方案：让 TEM 补报直方图（立刻暴露长尾），让 SAXS 补报分布拟合（而非单值）。此后规格书写法改为"数均 8 纳米、D90 小于 25 纳米、体均 11 纳米"三个数并列。凡是把两种平均直接相减就喊矛盾的争执，先查加权方式——这是纳米材料贸易纠纷里最高频的技术误会。

要点回顾

• 原位动机：测它干活时的样子；出厂态不是活性态的案例在催化领域已成经典
• 原位守则：剂量控制与空白对照，防"边看边改写剧情"
• 单粒子检测揭开系综长尾：平均故事掩盖个体差异，纳米孔是产业级代表
• 分布形状是机理证词，数均与体均不可直接混比
• 机器学习是放大镜不是法官，解析规范防幻觉、防樱桃挑摘

表征篇完结，证据链闭合。第 6 章把这些经过验收的纳米结构接上电极、装进系统。
