2.2 连通、覆盖与密度：舞台够不够用

2.2 连通、覆盖与密度：舞台够不够用

连通性问任意两点之间是否存在路径；覆盖问目标区域能否被感知或通信范围罩住；密度则是每单位面积的节点数，是前两者的共同杠杆。三者由链路预算与几何随机图串成一套可计算的方法。

别凭感觉撒节点。自组织网络部署里最常见的翻车，就是"图上看挺密、实际连不通"：两栋楼之间隔着停车场，图上距离三百米，实测信号过不去，因为中间没有任何节点可以中继。连通性不是逐点判断"能不能连上"，而是全局性质——它取决于全网密度是否跨过临界值。

链路预算：先算一跳有多远

一跳能通多远，由发射功率、天线增益、路径损耗与接收灵敏度共同决定，工程上用分贝做加减法。发射端功率加两天线增益，减去路径损耗，剩下的叫接收电平；它高出接收灵敏度的部分叫链路余量。路径损耗与距离的对数成正比，自由空间模型下距离每翻一倍损耗加六分贝；室外有遮挡时经验上按每倍距加三四十dB 估。一段口算示例：

发送功率 16 dBm + 发射天线 2 dBi + 接收天线 2 dBi = 20 dBm 等效
路径损耗（自由空间，1 公里，2.4 GHz）约 100 dB
接收电平 = 20 - 100 = -80 dBm
接收灵敏度（低速率档）约 -94 dBm
链路余量 = -80 - (-94) = 14 dB
结论：1 公里勉强可通，但只留 14 dB 余量，
一阵雨（约 3 dB）加树叶摇摆（约 5 dB）就会断续
​

工程习惯把余量留到二十分贝以上，宁可少布一跳距离，也别把链路顶到极限。这也是为什么"实验室三百米，现场一百五十米"是常态而不是意外。

密度与临界连通：一张网的相变

节点随机均匀撒在区域里，通信半径为 r，密度为每平方米 λ 个节点。单个节点的平均邻居数就是 λ·π·r²（以 r 为半径的圆面积乘密度）。随机几何图理论给出的结论非常直觉化：平均邻居数大致达到五到八，全网大概率连通；低于四，网络几乎必然出现碎片。这不是渐变而是陡坎——密度从不足到够用之间存在相变，差一点点密度，连通概率就从九成掉到三成。

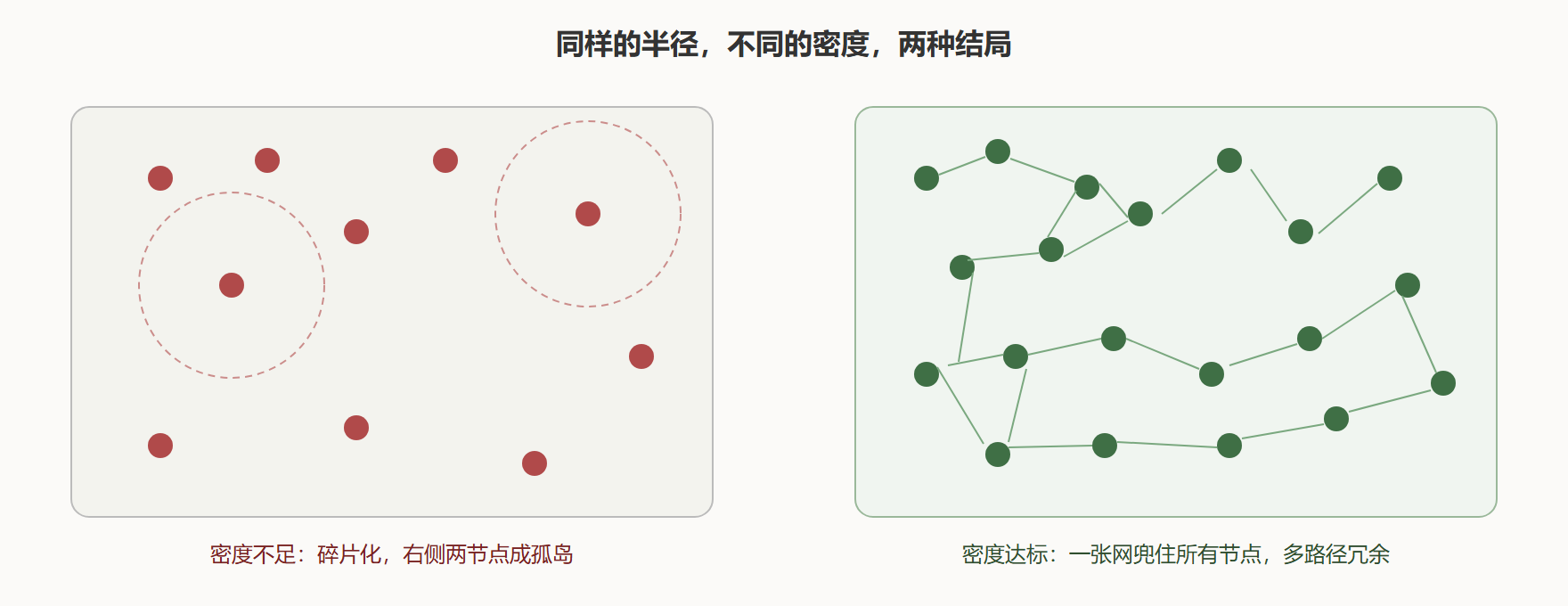

图：密度相变与覆盖缺口

用密度反推布点数也只需一步：面积 A、期望平均邻居数 k、通信半径 r，需要的节点数约为 k·A 除以 π·r²。例如三点五平方公里的林区，通信半径二百米，目标平均邻居数六，算出来约需一百七十个节点——比直觉给出的"五六十个够了吧"多出一倍多。直觉之所以错，是因为它按覆盖想问题，而连通比覆盖要求的密度更高。

覆盖：感知与通信不是一回事

覆盖分两种口径。通信覆盖问"每个点能不能接入网络"，感知覆盖问"每个点是否在至少一个传感器的感知半径内"。感知半径通常远小于通信半径（温湿度传感感知几米，通信一两百米），所以传感网络的覆盖瓶颈常在感知侧，需要按感知半径重算密度。更精细的要求还有 k 覆盖——每个点被至少 k 个节点同时罩住，用于容错或三角定位。k 覆盖不是简单乘 k 倍节点，随机部署下要达到 k 覆盖，节点数大约按 k 加一个对数项增长，仿真标定比公式可靠。

一次布点返工的完整复盘

背景：果园害虫监测，一期按供应商建议布了四十个节点，运行一周后约四分之一的数据缺失。操作：拿掉线节点的坐标与信号记录回炉，发现缺失节点集中在果园东侧边缘与两片树墙之间——前者密度只有中位数的一半，后者遮挡导致实际通信半径缩水约四成。用实测半径（一百二十米而非标称二百米）重算：全园需要约七十五个节点才能保证平均邻居数过五。结果：二期补布三十八个节点并在树墙处加两个高杆节点，缺失率降到百分之一以下。解读：第一次布点用了"标称半径加直觉密度"，返工的根源是把链路预算这一步整个跳过了。变式：若不能补节点，可以给东侧边缘节点加定向天线把射程拉长——用硬件换密度，成本未必更低，但适合租地受限的场合。

链路预算的五步操作

把本节方法压成一张可执行的清单。第一步，定速率档：低速档灵敏度高、传得远，控制消息与边缘节点用低速档；高速档留给骨干短链路。第二步，查遮挡类型：视距、木墙、混凝土、金属货架的额外损耗差出几十分贝，逐段标注。第三步，算单跳距离：留二十分贝余量反推可达距离——记住灵敏度每提高六分贝（换低速档）距离约翻倍，遮挡每加十分贝距离约砍半。第四步，算节点数：按目标平均邻居数五到六反推密度，边缘区域再加两成冗余。第五步，定验证点：挑最远的三个点、遮挡最重的两个点做上线前实测，实测不达标先查天线高度与极化方向，再考虑加节点。这五步走完，纸面设计与现场的差距能控制在半跳以内。

顺带三个高频误区。误区一，把"射频芯片标称灵敏度"当可用灵敏度——那是理想信道下的实验室值，实际按减五到八分贝用。误区二，天线增益白拿——增益是把能量压向特定方向，全向高增益天线水平面窄了，节点一晃链路就抖。误区三，忽略同频干扰的预算位置：干扰抬高的等效噪声底，直接吃掉你的余量，密集部署时余量要留得更宽。五步清单与三条误区合起来用，纸面阶段就能拦下八成"现场才发现"的问题——剩下两成，靠第五步的验证点实测兜底，这就是设计的完整闭环。

五步之外的两条工程红线

纸面计算之外，两条红线先于一切公式。红线一，频谱协调：你的频段里还有谁？邻居网络的同频设备、隔壁楼的 Wi-Fi、甚至自己的另一个子网，都会抬高噪声底吃掉余量。部署前拿频谱扫描仪在典型时段各扫一次（白天与夜间各一），把"环境底噪"加进链路预算——这一项常被漏掉，却是现场与纸面差异的主要来源。红线二，高度红利：天线升高一米，常常胜过功率翻倍——高度同时改善视距并避开地面杂物遮挡，而且不增加对别人的干扰。布点优化时先穷举"能挂高的位置"（灯杆、屋檐、桅杆），再谈加密节点；很多"需要加十个节点"的方案，其实只需要两根高杆。

台词摘录

• 先预算后布点：链路余量留够二十分贝，距离按实测半径算，别信标称。
• 相变陡坎：平均邻居数低于五随时碎网，这不是渐变是悬崖。
• 反推公式：节点数约等于期望邻居数乘面积除以圆面积，一行算清预算。
• 两种覆盖：通信覆盖与感知覆盖半径不同，瓶颈常在感知侧。
• 实测修正：任何纸面密度都要拿一期部署的掉线记录回炉修正。
