13.2绘制单个字符

13.2 绘制单个字符

CLion项目文件位于 samples\draw_font\draw_ttf_font_freetype
​

这一节主要讲解使用freetype解析ttf，对字符生成bitmap的流程。

1. 引入freetype到项目

freetype很庞大，一般来说都是编译成library到项目中link。

但是我想参考SDL，尽量不使用library，所以将freetype直接编译。

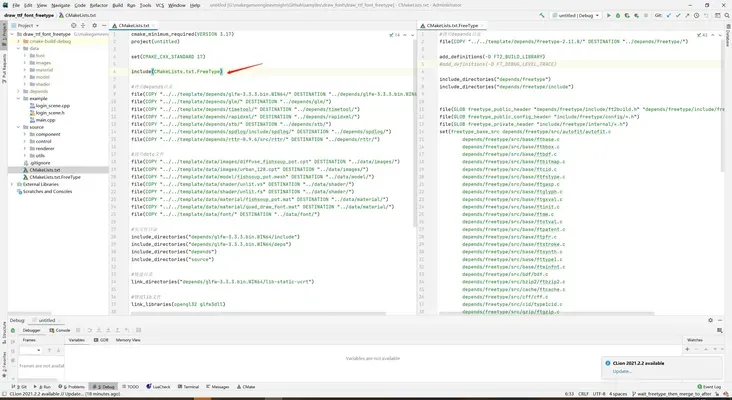

由于freetype代码很多，所以单独创建了CMakeLists.txt.FreeType，然后在项目CMakeLists.txt进行引用。

2. freetype流程

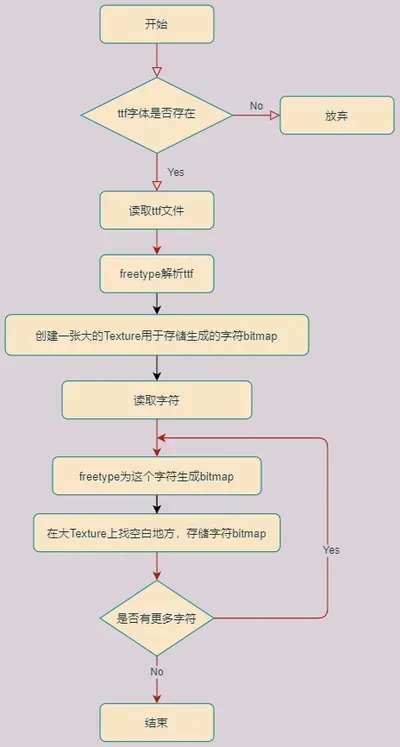

使用freetype对字符生成bitmap的主要流程如下图。

主要分2步：

1. 解析ttf字体
2. 对单个字符生成bitmap

下面进行介绍。

3. 解析ttf字体

游戏中可能使用多种字体，这里创建Font类，加载解析字体文件，然后以字体文件路径为key进行存储。

//file:source/renderer/font.cpp line:17

/// 加载一个字体文件并解析
/// \param image_file_path ttf字体文件路径
/// \param font_size 默认文字尺寸
/// \return
Font* Font::LoadFromFile(std::string font_file_path,unsigned short font_size){
    Font* font=GetFont(font_file_path);
    if(font!= nullptr){
        return font;
    }

    //读取 ttf 字体文件
    ifstream input_file_stream(Application::data_path()+ font_file_path,ios::in | ios::binary);
    input_file_stream.seekg(0,std::ios::end);
    int len = input_file_stream.tellg();
    input_file_stream.seekg(0,std::ios::beg);
    char *font_file_buffer = new char[len];
    input_file_stream.read(font_file_buffer , len);

    //将ttf 传入FreeType解析
    FT_Library ft_library= nullptr;
    FT_Face ft_face= nullptr;
    FT_Init_FreeType(&ft_library);//FreeType初始化;
    FT_Error error = FT_New_Memory_Face(ft_library, (const FT_Byte*)font_file_buffer, len, 0, &ft_face);
    if (error != 0){
        spdlog::error("FT_New_Memory_Face return error {}!",error);
        return nullptr;
    }

    FT_Select_Charmap(ft_face, FT_ENCODING_UNICODE);

    FT_F26Dot6 ft_size = (FT_F26Dot6)(font_size*(1 << 6));

    FT_Set_Char_Size(ft_face, ft_size, 0, 72, 72);

    if (ft_face == nullptr){
        spdlog::error("FT_Set_Char_Size error!");
        return nullptr;
    }

    //创建Font实例，保存Freetype解析字体结果。
    font=new Font();
    font->font_size_=font_size;
    font->font_file_buffer_=font_file_buffer;
    font->ft_library_=ft_library;
    font->ft_face_=ft_face;
    font_map_[font_file_path]=font;

    //创建空白的、仅Alpha通道纹理，用于生成文字。
    unsigned char * pixels = (unsigned char *)malloc(font->font_texture_size_ * font->font_texture_size_);
    memset(pixels, 0,font->font_texture_size_*font->font_texture_size_);
    font->font_texture_=Texture2D::Create(font->font_texture_size_,font->font_texture_size_,GL_RED,GL_RED,GL_UNSIGNED_BYTE,pixels);
    delete pixels;

    return font;
}
​

freetype解析ttf字体文件之后，我创建了一张1024的Texture：font->font_texture_。

这其实就是一张图集，和普通的小图打包成大图唯一的不同之处就是，这里的小图是freetype动态生成的bitmap。

当freetype为字符动态生成bitmap后，可以使用OpenGL提供的API，对图集进行局部更新。

Unity中对UI做DrawCall合并时，也有动态图集的做法，差不多的逻辑。
​

下面就来看下如何为字符动态生成bitmap吧。

4. 对单个字符生成bitmap

//file:source/renderer/font.cpp line:70

/// freetype为字符生成bitmap
/// \param c
void Font::LoadCharacter(char ch) {
    //加载这个字的字形,加载到 m_FTFace上面去;Glyph：字形，图形字符 [glif];
    FT_Load_Glyph(ft_face_, FT_Get_Char_Index(ft_face_, ch), FT_LOAD_DEFAULT);

    //从 FTFace上面读取这个字形  到 ft_glyph 变量;
    FT_Glyph ft_glyph;
    FT_Get_Glyph(ft_face_->glyph, &ft_glyph);
    //渲染为256级灰度图
    FT_Glyph_To_Bitmap(&ft_glyph, ft_render_mode_normal, 0, 1);

    FT_BitmapGlyph ft_bitmap_glyph = (FT_BitmapGlyph)ft_glyph;
    FT_Bitmap& ft_bitmap = ft_bitmap_glyph->bitmap;
    font_texture_->UpdateSubImage(0, 0, ft_bitmap.width, ft_bitmap.rows, GL_RED, GL_UNSIGNED_BYTE, ft_bitmap.buffer);
}
​

FT_Bitmap结构里就保存着freetype为字符生成的bitmap，从它里面拿到bitmap尺寸、二进制数据，就可以上传到GPU对大的图集局部更新。

5. 创建材质

创建一个新的材质data/material/quad_draw_font.mat。

使用图片进行渲染时，需要在材质中设置图片文件路径。

而字体是生成的bitmap，所以在材质中将图片文件路径留空：image=""。

<material shader="shader/unlit">
    <texture name="u_diffuse_texture" image=""/>
</material>
​

6. 渲染文字

有了文字Texture，也有了Material，只需要创建顶点数据、索引数据就可以渲染了。

//file:example/login_scene.cpp line:70

/// 创建文字
void LoginScene::CreateFont() {
    vector<MeshFilter::Vertex> vertex_vector={
            { {-1.0f, -1.0f, 1.0f}, {1.0f,1.0f,1.0f,1.0f},   {0.0f, 0.0f} },
            { { 1.0f, -1.0f, 1.0f}, {1.0f,1.0f,1.0f,1.0f},   {1.0f, 0.0f} },
            { { 1.0f,  1.0f, 1.0f}, {1.0f,1.0f,1.0f,1.0f},   {1.0f, 1.0f} },
            { {-1.0f,  1.0f, 1.0f}, {1.0f,1.0f,1.0f,1.0f},   {0.0f, 1.0f} }
    };
    vector<unsigned short> index_vector={
            0,1,2,
            0,2,3
    };
    //创建模型 GameObject
    auto go=new GameObject("quad_draw_font");
    go->set_layer(0x01);

    //挂上 Transform 组件
    auto transform=dynamic_cast<Transform*>(go->AddComponent("Transform"));
    transform->set_position({2.f,0.f,0.f});

    //挂上 MeshFilter 组件
    auto mesh_filter=dynamic_cast<MeshFilter*>(go->AddComponent("MeshFilter"));
    mesh_filter->CreateMesh(vertex_vector,index_vector);

    //创建 Material
    material=new Material();//设置材质
    material->Parse("material/quad_draw_font.mat");

    //挂上 MeshRenderer 组件
    auto mesh_renderer=dynamic_cast<MeshRenderer*>(go->AddComponent("MeshRenderer"));
    mesh_renderer->SetMaterial(material);

    //生成文字贴图
    Font* font=Font::LoadFromFile("font/hkyuan.ttf",500);
    font->LoadCharacter('A');

    //使用文字贴图
    material->SetTexture("u_diffuse_texture", font->font_texture());
}
​

7. 测试

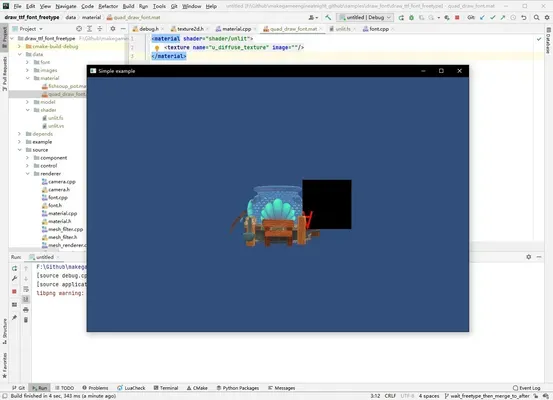

运行项目测试，结果如下图:

可以看到茶壶旁边的大A，不过它是上下颠倒的，是哪里出错了吗？

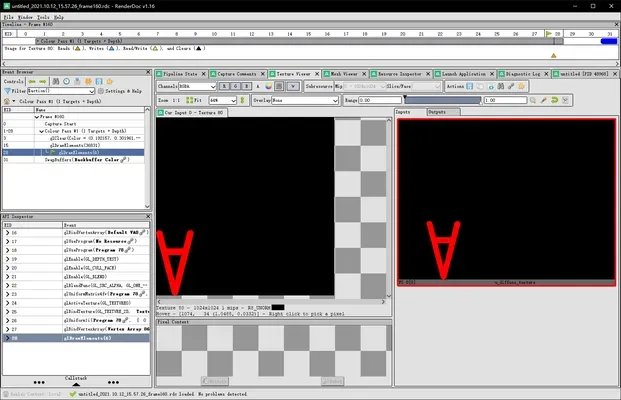

打开RenderDoc对程序进行截屏分析，就可以看到显存里的文字图集，它确实是反的。

这是因为FreeType将左上角作为坐标原点，而OpenGL是左下角。

所以需要将UV坐标翻转，这里就不做了，下一节会翻转过来。

另外一个问题是，为什么文字是红色的？

这是因为FreeType生成的是bitmap，作为单通道即可，而OpenGL对单通道可选的format只有GL_RED，所以在创建Texture的时候就使用了GL_RED，那么在片段Shader中就读取到R通道，就是RED，红色通道。

font->font_texture_=Texture2D::Create(font->font_texture_size_,font->font_texture_size_,GL_RED,GL_RED,GL_UNSIGNED_BYTE,pixels);
​

8. 相关参考

主要参考OpenGL API文档。

1. https://www.khronos.org/registry/OpenGL-Refpages/gl4/html/glTexImage2D.xhtml
2. https://www.khronos.org/registry/OpenGL-Refpages/gl4/html/glTexSubImage2D.xhtml

9. RenderDoc分析不显示bug

在编写本节教程时，遇到了文字不显示的Bug，最终使用RenderDoc分析出是C++临时变量的问题。

具体分析过程查看后面章节：[90.1 RenderDoc分析不显示bug](90. gpu_analysis_tools/90.1 renderdoc_analysis_not_show_bugs.md)
