1.4 麻醉物理学与设备原理

1.4 麻醉物理学与设备原理

本节摘要：麻醉机与监护仪背后全是物理。本节从理想气体定律讲起，解释钢瓶压力与 N₂O 残余量判断的陷阱；再用雷诺数讲层流湍流如何影响流量计与气道阻力；接着拆解挥发罐的饱和蒸气压与温度补偿机制；最后落到呼吸回路压力调控、SpO₂ 的朗伯-比尔定律与 CO₂ 监测的红外吸收原理，帮你看懂设备报警。

阅读收获

阅读完本节，你应当能够：

1. 用理想气体定律解释氧气钢瓶与 N₂O 钢瓶压力读数的差异
2. 说出层流与湍流的判据，理解其对流量计和气道阻力的影响
3. 解释挥发罐如何实现恒定浓度输出，说出泵吸效应与低流量漂移的成因
4. 描述减压阀的自平衡机制与 PEEP 的物理本质
5. 说明 SpO₂ 与 EtCO₂ 监测的物理基础及其干扰来源

一、问题与直觉

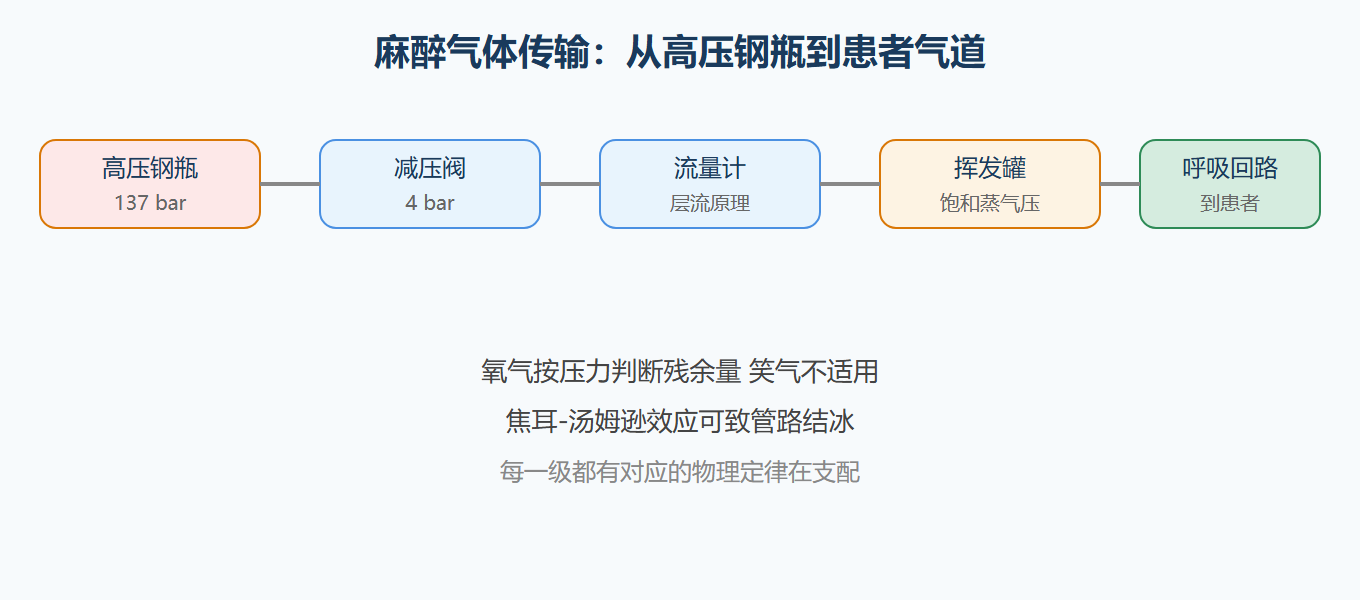

麻醉气体传输链路

夜班抢救，氧气钢瓶压力表显示还剩 800 psi。护士问：还能撑多久？如果你直接按"剩余比例"算，很可能答错——尤其是当钢瓶里装的是笑气（N₂O）时。

事情是这样的：氧气在钢瓶中以高压气态存在，压力表读数与剩余量近似成正比；但 N₂O 在室温下接近液化点，瓶内同时存在液态和气态，只要还有液体，蒸气压就维持恒定，压力表显示"满格"不代表气体充足。判断 N₂O 残余量的正确方法是称重，或结合流量计观察实际输出。

这个细节告诉我们：麻醉设备的可靠性，建立在物理规律之上。不理解背后的物理，就可能在最紧张的时刻做出错误的设备判断。本节把这些物理原理逐一拆开。

二、核心原理

气体行为的微观本质

核心是理想气体状态方程 PV=nRT。一个标准大气压下 1 mol 氧气约占 22.4 升；压缩至 137 bar（约 2000 psi）的高压钢瓶内，相同体积可储存超 1500 升气体。

但真实气体在高压下偏离理想行为，尤其 N₂O。此外，高压气体通过减压阀迅速释放时发生焦耳-汤姆逊效应，局部温度骤降甚至结冰堵塞管道，所以现代麻醉机配备预热装置和干燥过滤器。

流动的艺术：层流、湍流与流量计

气体在小管道中如何移动，直接影响药物递送精度。雷诺数 Re=ρvd/μ 是判据：Re<2000 为层流（阻力与流速成正比），Re>4000 为湍流（阻力与流速平方相关）。在高速吸气或狭窄气道（儿童插管）中，微小的阻力增加就可能导致显著通气困难。

临床广泛应用的转子流量计（Rotameter）基于层流原理设计，但不同气体因密度黏度差异需校准刻度——同一浮子位置，氧气的实际流量高于空气，N₂O 偏低。这正是现代电子流量计逐渐取代机械仪表的原因：热膜式或压差式传感器实时测量质量流量，自动补偿气体种类与温度。超声波多普勒流量传感则利用顺流逆流传播时间差计算流速，响应快、无机械磨损，已用于高端麻醉机的分钟通气量监测。

挥发罐：蒸发中的相变动力学

挥发罐的任务是在可预测浓度下，把液态吸入麻醉药转化为饱和蒸气并按设定比例混入载气。两个物理基础：一是饱和蒸气压（SVP）——七氟烷 20°C 时 SVP 约 157 mmHg，此温度下其蒸气分压不会超过该值；二是载体气分流机制——总气流分为两路，一路通过药室充分饱和，一路绕行旁路，混合后输出。

为克服温度波动对 SVP 的影响，温度补偿型挥发罐用双金属片或热敏材料调节分流比：环境温度升高、SVP 上升时，自动减少通过药室的气流比例。但仍有干扰因素：泵吸效应（回路正压波动反向驱动气体进入罐内，造成过量输出）、低流量麻醉（<1L/min 下传统挥发罐出现剂量漂移）、交叉污染风险。新一代电子控制挥发罐（如 Tec 7）改用微处理器根据实测流量、温度与目标浓度控制电磁阀，实现闭环剂量投递。

压力世界与呼吸回路

麻醉机中关键的压力调控单元是减压阀，将钢瓶高压气体降至稳定中压（约 4 bar）。其内部膜片、弹簧、排气孔构成自平衡系统，输出压力几乎不受输入波动影响。

PEEP（呼气末正压）的物理本质是人为提高呼气终点气道压力以维持功能残气量，但过高 PEEP 会增加胸腔内压、抑制静脉回流、降低心输出量。压力-容积环（P-V loop）直观展现气道压力与肺容量关系：斜率代表顺应性、面积反映做功。ARDS 患者的 P-V 曲线低位拐点提示打开萎陷肺泡，高位拐点警示过度膨胀——"开放肺策略"本质是物理特性驱动的个体化通气优化。

三、工程实践要点

监护设备的物理基础

SpO₂ 基于朗伯-比尔定律：两种波长光（660nm 红光与 940nm 红外光）穿透组织，被氧合与还原血红蛋白选择性吸收，通过比较搏动与非搏动成分的吸光度比值解算 SpO₂。但它易受低灌注、运动伪影与碳氧血红蛋白干扰，休克或低温时指端信号衰减，需改用耳垂或鼻部探头；多波长技术（如 Rainbow SET）可同时测定碳氧、高铁血红蛋白。

EtCO₂ 金标准是红外吸收法：CO₂ 分子在 4.26μm 有强吸收峰，检测透射光衰减推算浓度。时间-浓度曲线能即时发现导管误入食管、循环骤停或恶性高热——恶性高热初期 EtCO₂ 可迅速攀升至 60 mmHg 以上，早于体温升高出现。

ECG 监测依赖微弱电信号：差分放大、右腿驱动、50/60Hz 陷波滤波保证信号质量；接触患者的部件须符合 CF 型标准（漏电流极低、双重绝缘），防止诱发心室颤动。

⚠️ 常见坑：把 N₂O 钢瓶压力当氧气用。只要有液体，蒸气压恒定，压力表显示"满格"但气体可能已剩不多。判断残余量用称重法，别信压力表。

💡 关键直觉：设备报警要先怀疑物理环节再怀疑患者。比如 SpO₂ 突然掉到 80% 而患者面色红润、呼吸机波形正常，先查探头是否松脱、胶布是否过紧——很多时候"伪低氧"是物理问题不是生理问题。

电气安全与未来设备

现代麻醉工作站已演变为集成监测、报警、记录的智能系统，物联网让麻醉机、监护仪、输液泵实现数据交互，AI 开始介入通气参数推荐与不良事件预警。物理角度的未来方向包括：微流控麻醉药输送（芯片级纳升精确给药）、量子传感气体检测、呼气阶段能量回收。理解物理语言，才能在警报纷杂中听出真正的威胁。

四、临床情境解析：把设备报警读成物理语言

为什么 SpO₂ 突然掉到 80%，患者却面色红润？

这是病房里最经典的"伪低氧"场景。SpO₂ 探头基于朗伯-比尔定律测量指端毛细血管的搏动性光吸收，任何影响信号质量的因素都会制造假象：探头松脱、指端冰冷低灌注、甲油干扰、强光照射、肢体活动。当 SpO₂ 骤降而患者呼吸正常、面色正常、动脉血气正常时，第一反应应该是"先查物理环节再怀疑生理问题"——重新夹探头、换手、检查血运。反过来，如果 SpO₂ 持续下降且波形变小、变平，才是真正的氧合恶化信号。读懂波形变化，比盯着数字本身更有价值。

EtCO₂ 平台期斜率增大意味着什么？

EtCO₂ 波形四相中，III 相（平台期）反映肺泡通气均一性。平台斜率增大提示不同肺区的气体排空不同步——典型的例子是支气管痉挛：狭窄气道排空慢，呼出气被拖长，平台不再是平坦的一条线而是向上倾斜。另一个常见场景是气道部分阻塞（痰栓、导管贴壁），也会出现类似改变。当你看到平台期异常时，结合呼吸音、气道峰压、SpO₂ 一起判断，往往能在动脉血气出现异常前就锁定问题。这就是"把波形读成物理过程"的实战价值。

为什么 PEEP 设太高患者血压会掉？

PEEP 的物理本质是提高呼气末气道压以维持肺泡开放，但它同时把胸腔内压推高。胸腔内压升高会压缩上下腔静脉，减少静脉回流（前负荷下降），进而降低心输出量——尤其在血容量不足或心室顺应性差的患者中，这种效应更明显。临床上调整 PEEP 时血压下降，第一时间该想到"是不是前负荷被压掉了"，而不是急着推升压药。这就是物理原理与生理反应的联动：一个压力参数的变化，会沿着"胸腔内压→静脉回流→心输出量"这条物理-生理链条传导。理解了这条链，很多"加了 PEEP 血压就掉"的困惑就解开了。

为什么"流量计浮子忽上忽下"要警惕？

麻醉机上的转子流量计如果浮子跳动不稳，说明气路里有异常——最常见的是管道内有冷凝水或连接松动。浮子跳动会导致实际流量与刻度不符，进而让吸入麻醉药浓度偏离设定值。处理顺序：先查流量计前后连接、再排冷凝水、确认减压阀输出压力稳定。别小看这个细节，很多"麻醉深度突变、患者突然体动或变深"的莫名现象，追根溯源就是气路流量不稳。设备细节里的物理问题，常常伪装成药理问题。

重点提炼

• N₂O 压力表会骗人：有液体蒸气压恒定，残余量判断用称重
• 焦耳-汤姆逊效应：高压气体快速释放致局部降温，需预热与干燥
• 层流湍流看雷诺数：儿童气道狭窄，微小阻力增加就是通气障碍
• 转子流量计需气体校准：同浮子位置不同气体流量不同，电子流量计更准
• 挥发罐靠分流与温度补偿：泵吸效应、低流量漂移、交叉污染三大坑
• 减压阀自平衡：输出压力几乎不受输入波动影响
• SpO₂ 怕低灌注和 COHb：伪低氧先查物理环节
• EtCO₂ 是第六感：红外吸收测 CO₂，恶性高热早于体温报警

下一章把四大地基接到临床：气道管理、全身麻醉、区域阻滞、围术期监测，看理论如何变成手术室里的攻防。

速查与实例核算

流量-口径关系与蒸发器输出的两笔账。

# 层流 Hagen-Poiseuille：流量∝r^4 的直观后果
r1, r2 = 4.0, 2.0        # 7.5 与 4 mm 管半径示意（相对单位）
Q_ratio = (r1 / r2) ** 4
print(f"半径减半 → 流量仅剩 {1/Q_ratio:.0%}（差 {Q_ratio:.0f} 倍）")
​

蒸发器刻度校验思路（七氟烷 2%为例）
------------------------------------
设定 2% → 出口浓度理论 = 21×蒸发室分流比修正
校验点：1) 填充口无泄漏 2) 温度补偿开启 3) 流量 1 L/min 与
6 L/min 下出口浓度均应≈2%（±15%）；偏离>20% 应停用送检。
地氟烷因蒸气压高（近 1 个大气压）必须用专用加压蒸发器。
​
