06.循环神经网络RNN

循环神经网络RNN

1. 计算图
2. RNN
3. 长短时记忆网络
4. 其他RNN
5. RNN主要应用

计算图

计算图的引入是为了后面更方便的表示网络，计算图是描述计算结构的一种图，它的元素包括节点(node)和边(edge)，节点表示变量，可以是标量、矢量、张量等，而边表示的是某个操作，即函数。

下面这个计算图表示复合函数

关于计算图的求导，我们可以用链式法则表示，有下面两种情况。

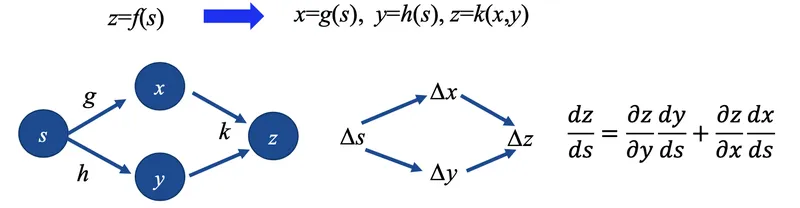

• 情况1

• 情况2

求导举例：

例1

• a = 3, b = 1 可以得到 c = 4, d = 2, e = 6

• \frac{\partial e}{\partial a} = \frac{\partial e}{\partial c}\frac{\partial c}{\partial a} = d = b + 1 = 2

• \frac{\partial e}{\partial b} = \frac{\partial e}{\partial c}\frac{\partial c}{\partial b}+\frac{\partial e}{\partial d}\frac{\partial d}{\partial b} = d + c=b+1+a+b = 5

例2

\frac{\partial Z}{\partial X}=\alpha \delta+\alpha \epsilon+\alpha \zeta+\beta \delta+\beta \epsilon+\beta \zeta+\gamma \delta+\gamma \epsilon+\gamma \zeta = (\alpha +\beta+\gamma)(\delta+\epsilon+\zeta)

计算图可以很好的表示导数的前向传递和后向传递的过程，比如上面例2，前向传递了\frac{\partial }{\partial X} ，反向传递\frac{\partial }{\partial Z} 。

循环神经网络（Recurrent Neural Network）

上一章我们已经介绍了CNN，可能我们会想这里为什么还需要构建一种新的网络RNN呢？因为现实生活中存在很多序列化结构，我们需要建立一种更优秀的序列数据模型。

• 文本：字母和词汇的序列
• 语音：音节的序列
• 视频：图像帧的序列
• 时态数据：气象观测数据，股票交易数据、房价数据等

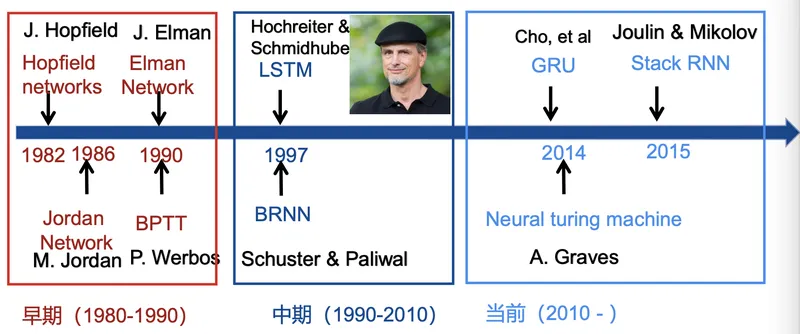

RNN的发展历程：

循环神经网络是一种人工神经网络，它的节点间的连接形成一个遵循时间序列的有向图，它的核心思想是，样本间存在顺序关系，每个样本和它之前的样本存在关联。通过神经网络在时序上的展开，我们能够找到样本之间的序列相关性。

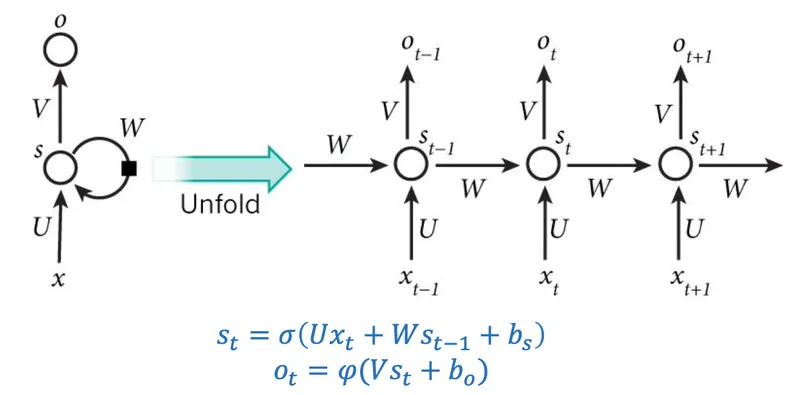

下面给出RNN的一般结构：

其中各个符号的表示：x_t,s_t,o_t分别表示的是t时刻的输入、记忆和输出，U,V,W是RNN的连接权重，b_s,b_o是RNN的偏置，\sigma,\varphi是激活函数，\sigma通常选tanh或sigmoid，\varphi通常选用softmax。

其中 softmax 函数，用于分类问题的概率计算。本质上是将一个K维的任意实数向量压缩 (映射)成另一个K维的实数向量，其中向量中的每个元素取值都介于(0，1)之间。

RNN案例

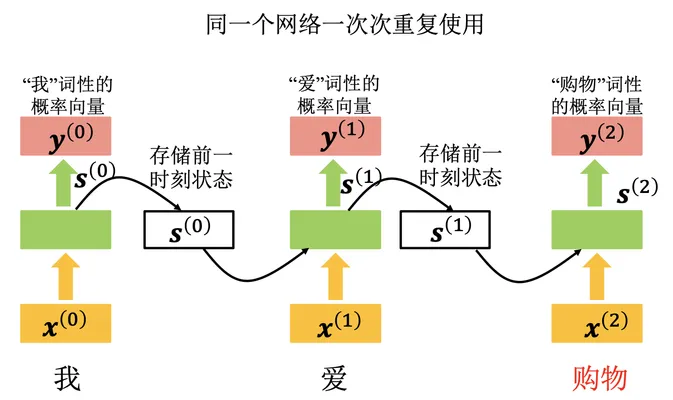

比如词性标注，

• 我/n,爱/v购物/n,

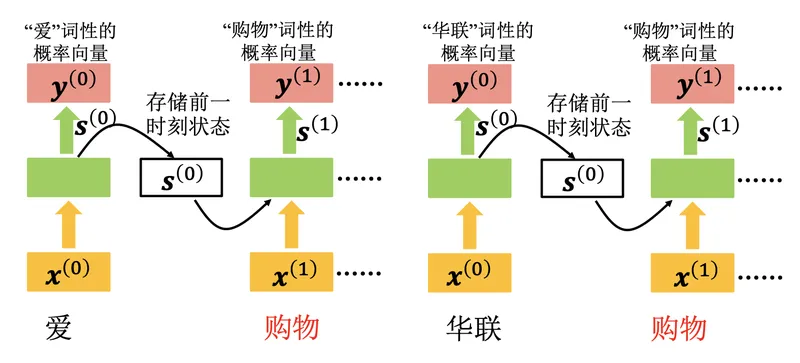

• 我/n在/pre华联/n购物/v

Word Embedding：自然语言处理(NLP)中的 一组语言建模和特征学习技术的统称，其中来自词汇表的单词或短语被映射到实数的向量。比如这里映射到三个向量然后输入：

将神经元的输出存到memory中，memory中值会作为下一时刻的输入。在最开始时刻，给定 memory初始值，然后逐次更新memory中的值。

RNN的一般结构

• Elman Network

• Jordan Network

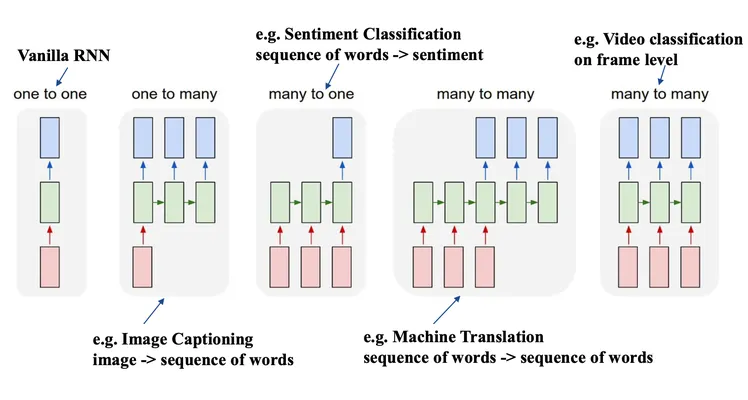

各种不同的RNN结构

RNN训练算法 - BPTT

我们先来回顾一下BP算法，就是定义损失函数 Loss 来表示输出 \hat{y} 和真实标签 y 的误差，通过链式法则自顶向下求得 Loss 对网络权重的偏导。沿梯度的反方向更新权重的值， 直到 Loss 收敛。而这里的 BPTT 算法就是加上了时序演化，后面的两个字母 TT 就是 Through Time。

我们先定义输出函数：

再定义损失函数：

我们分别求损失函数 E 对 U、V、W的梯度：

• 求 E 对 V 的梯度，先求 E_3 对 V 的梯度

其中 z_3 = V s_3，然后求和即可。

• 求 E 对 W 的梯度，先求 E_3 对 W 的梯度

其中: s_3 依赖于 s_2，而 s_2 又依赖于 s_1 和 W ，依赖关系 一直传递到 t = 0 的时刻。因此，当我们计算对于 W 的偏导数时，不能把 s_2 看作是常数项！

• 求 E 对 U 的梯度，先求 E_3 对 U 的梯度

长短时记忆网络

在RNN中，存在一个很重要的问题，就是梯度消失问题，一开始我们不能有效的解决长时依赖问题，其中梯度消失的原因有两个：BPTT算法和激活函数Tanh

有两种解决方案，分别是ReLU函数和门控RNN(LSTM).

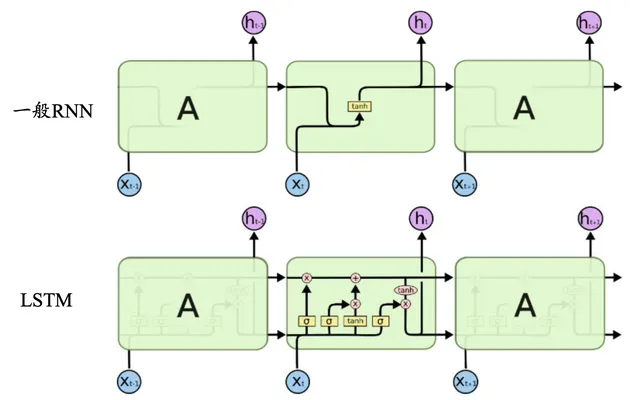

LSTM

LSTM，即长短时记忆网络，于1997年被Sepp Hochreiter 和Jürgen Schmidhuber提出来，LSTM是一种用于深度学习领域的人工循环神经网络（RNN）结构。一个LSTM单元由输入门、输出门和遗忘门组成，三个门控制信息进出单元。

• LSTM依靠贯穿隐藏层的细胞状态实现隐藏单元之间的信息传递，其中只有少量的线性操作
• LSTM引入了“门”机制对细胞状态信息进行添加或删除，由此实现长程记忆
• “门”机制由一个Sigmoid激活函数层和一个向量点乘操作组成，Sigmoid层的输出控制了信息传递的比例

遗忘门：LSTM通过遗忘门(forget gate)实现对细胞状态信息遗忘程度的控制，输出当前状态的遗忘权重，取决于 h_{t−1} 和 x_t.

输入门：LSTM通过输入门(input gate)实现对细胞状态输入接收程度的控制，输出当前输入信息的接受权重，取决于 h_{t−1} 和 x_t.

输出门：LSTM通过输出门(output gate)实现对细胞状态输出认可程度的控制，输出当前输出信息的认可权重，取决于 h_{t−1} 和 x_t.

状态更新：“门”机制对细胞状态信息进行添加或删除，由此实现长程记忆。

下面给出一个标准化的RNN例子

#构造RNN网络，x的维度5，隐层的维度10,网络的层数2
rnn_ seq = nn.RNN(5， 10,2)
#构造一个输入序列，长为6，batch是3，特征是5
X =V(torch. randn(6， 3，5))
#out,ht = rnn_ seq(x， h0) # h0可以指定或者不指定
out,ht = rnn_ seq(x)
# q1:这里out、ht的size是多少呢? out:6*3*10， ht:2*3*10

#输入维度50，隐层100维，两层
Lstm_ seq = nn.LSTM(50， 100，num layers=2 )
#输入序列seq= 10，batch =3，输入维度=50
lstm input = torch. randn(10，3，50)
out, (h, c) = lstm_ seq(lstm_ _input) #使用默认的全0隐藏状态
​

其他经典的循环神经网络

Gated Recurrent Unit(GRU)

Gated Recurrent Unit (GRU)，是在2014年提出的，可认为是LSTM 的变种，它的细胞状态与隐状态合并，在计算当前时刻新信息的方法和LSTM有 所不同；GRU只包含重置门和更新门；在音乐建模与语音信号建模领域与LSTM具有相似的性能，但是参数更少，只有两个门控。

Peephole LSTM

让门层也接受细胞状态的输入，同时考虑隐层信息的输入。

Bi-directional RNN(双向RNN)

Bi-directional RNN(双向RNN)假设当前t的输出不仅仅和之前的序列有关，并且还与之后的序列有关，例如：完形填空，它由两个RNNs上下叠加在一起组成，输出由这两个RNNs的隐藏层的状态决定。

Continuous time RNN(CTRNN)

CTRNN利用常微分方程系统对输入脉冲序列神经元的影响 进行建模。CTRNN被应用到进化机器人中，用于解决视觉、协作和最 小认知行为等问题。

循环神经网络的主要应用

语言模型

根据之前和当前词预测下一个单词或者字母

问答系统

自动作曲

参考：Hang Chu, Raquel Urtasun, Sanja Fidler. Song From PI: A Musically Plausible Network for Pop Music Generation. CoRR abs/1611.03477 (2016)

Music AI Lab: https://musicai.citi.sinica.edu.tw/

机器翻译

将一种语言自动翻译成另一种语言

自动写作

根据现有资料自动写作，当前主要包括新闻写作和诗歌创作。主要是基于RNN&LSTM的文本生成技术来实现，需要训练大量同 类文本，结合模板技术。

目前主要产品有：腾讯 Dreamwriter 写稿机器人、今日头条xiaomingbot、第一财经DT稿王(背后是阿里巴巴) 、百度Writing-bots...

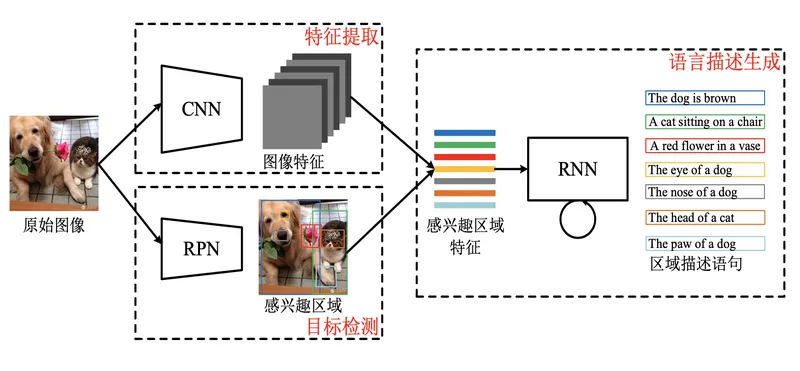

图像描述

根据图像形成语言描述
