主菜开席。本节解剖最外两层：以太网帧头（报文的"信封"）、ARP（把 IP 翻译成 MAC 的"查号台"）、IPv4 头（"邮路单"）。走法是固定的：先上十六进制原文，再对照解析结果逐字节读。这套读法练熟了，任意一帧拿到手都不慌。后两节在同一读法下深入传输层与应用层。
标本一：以太网帧头，14 个字节讲完"谁发给谁"
取一枚真实帧的前 14 字节：
aa bb cc dd ee ff 88 c9 d0 11 22 33 08 00 └──── 目的 MAC ────┘ └──── 来源 MAC ────┘ └类型┘
对照解析结果验证手工阅读：
$ tshark -r lan.pcapng -c 1 -T fields -e eth.dst -e eth.src -e eth.type aa:bb:cc:dd:ee:ff 88:c9:d0:11:22:33 0x0000800 $ tshark -r lan.pcapng -c 1 -V | sed -n '/Ethernet/,/^Internet/p' | head -6 Ethernet II, Src: 88:c9:d0:11:22:33, Dst: aa:bb:cc:dd:ee:ff Destination: aa:bb:cc:dd:ee:ff Source: 88:c9:d0:11:22:33 Type: IPv4 (0x0800)
三个字段各自是行话：目的 MAC 排在最前是硬件设计的遗产（交换机读到前 6 字节就能开始查转发表）；类型字段是 3.3 节讲的分派钩子之一，0x0800 指向 IPv4，0x0806 指向 ARP，0x86DD 指向 IPv6。常见的类型值值得记三个：0800、0806、8100——最后一个是 VLAN。
**VLAN 现场勘查。**类型字段出现 0x8100 时，真正的类型被推后 4 字节，这 4 字节是 VLAN 标签：
aa bb cc dd ee ff 88 c9 d0 11 22 33 81 00 0f a2 08 00 └──── 目的 MAC ───┘└──── 来源 MAC ───┘└VLAN┘└标签┘└类型┘ │ └── 优先级3位 + 丢弃指示1位 + VLAN号12位 └────── 0x8100 本身 0x0fa2 = 0000 1111 1010 0010 → VLAN 号 = 0xfa2 & 0xfff = 4002
$ tshark -r vlan.pcapng -c 1 -T fields -e vlan.id -e eth.type 4002 0x0000800
多租户机房里"抓到的帧比预期少一半"，十有八九是镜像口没带 VLAN 标签或网卡驱动剥了标签——能在字节里认出 8100，就不会被这种现场迷惑。
标本二：ARP，一次"查号台"对话的完整解剖
IP 要封装成帧时需要目的 MAC，ARP 负责广播喊话"谁是的告诉":
$ tshark -r arp.pcapng -V | sed -n '/Address Resolution/,/^$/p' | head -12 Address Resolution Protocol (request) Hardware type: Ethernet (1) Protocol type: IPv4 (0x0800) Hardware size: 6 Protocol size: 4 Opcode: request (1) Sender MAC address: 88:c9:d0:11:22:33 Sender IP address: 192.168.31.14 Target MAC address: 00:00:00:00:00:00 Target IP address: 192.168.31.1
九个字段读出一场完整喊话：硬件类型以太网、上层是 IPv4、MAC 长 6 字节、IP 长 4 字节、这是请求（操作码 1，应答是 2）、发送方自报家门、目标 MAC 填全零（因为还不知道）。应答帧则是单播回给请求者，操作码 2，目标字段补全。
勘验要点有二。其一，ARP 没有认证，任何主机都可以应答——ARP 欺骗（伪造应答把流量引向自己）在小型网络里仍然常见，特征是同一 IP 在短时间内出现多个不同 MAC 的应答。Wireshark 里 arp.duplicate-address-detected 这类专家标记会直接喊出来。其二，免费 ARP（gratuitous ARP）是"自问自答"：主机上线时广播自己的 IP 与 MAC，用于探测地址冲突。抓到一串免费 ARP，往往意味着有机器在频繁重启或换地址。
标本三：IPv4 头，20 字节的邮路单

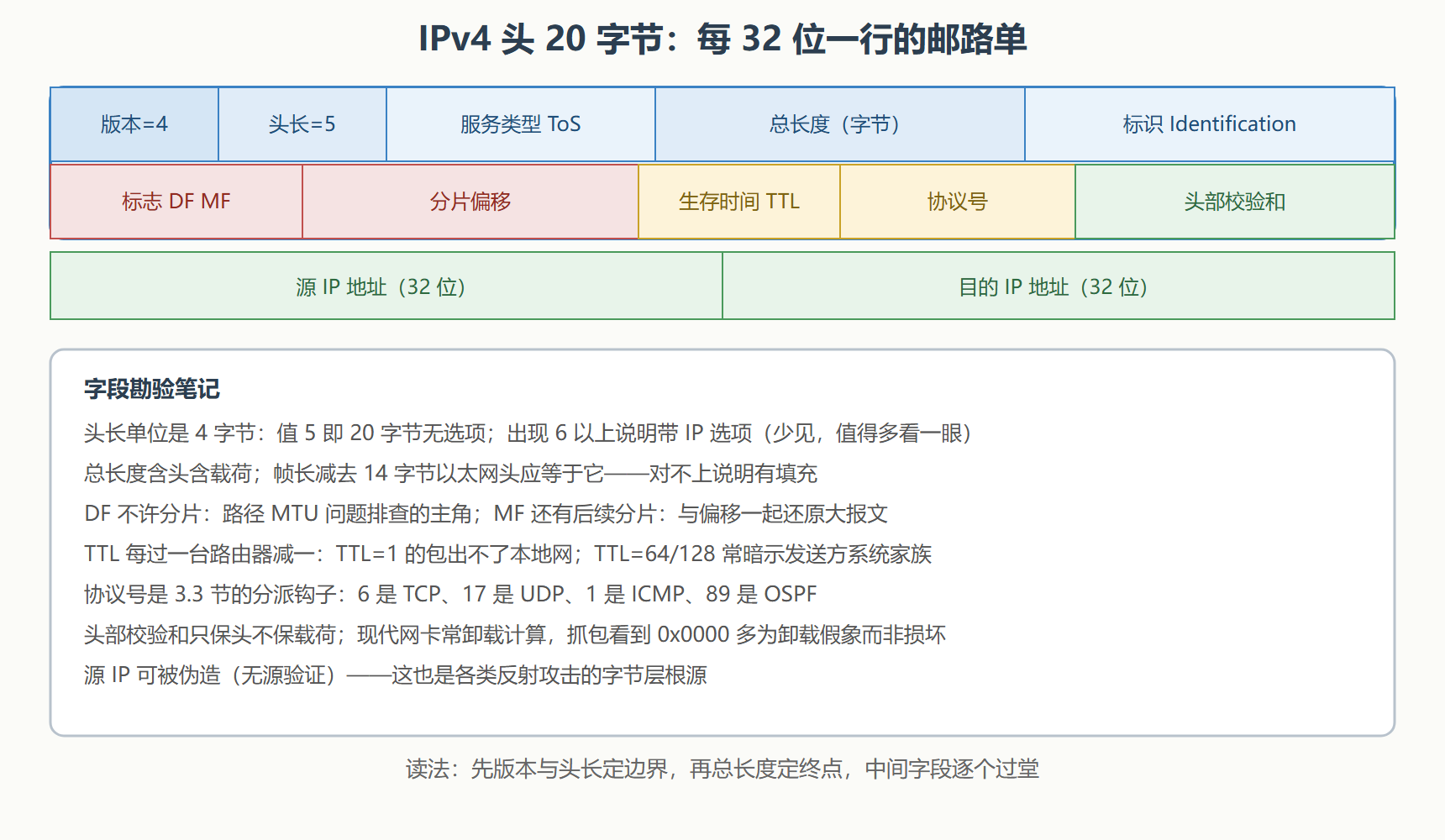

上主菜——IPv4 头逐字节精读。先看原文与字段对照：
用真实帧验证两处读法。TTL 与协议：
$ tshark -r lan.pcapng -Y "ip.src==192.168.31.14" -c 3 -T fields \ -e ip.ttl -e ip.proto -e ip.len -e ip.flags.df 64 17 90 0 64 6 60 1 64 6 1500 1
三条记录三个信息：TTL 64 且未过路由（本地通信）；第二、三行 DF=1——现代系统默认禁止分片，靠路径 MTU 发现机制避免切割；总长度 1500 正好是常见最大传输单元，说明这是满载帧。
**分片现场勘查。**当 DF=0 且载荷超过路径 MTU 时，路由器会切割。现场特征是"同标识、偏移递增、最后一帧 MF=0"：
$ tshark -r frag.pcapng -Y "ip.flags.mf==1 || ip.frag_offset>0" -T fields \ -e ip.id -e ip.flags.mf -e ip.frag_offset -e ip.len 0x1a2b 1 0 1500 0x1a2b 0 185 516
两帧同标识 0x1a2b：第一帧 MF=1、偏移 0、长 1500（含 20 头即 1480 载荷）；第二帧 MF=0、偏移 185（乘 8 等于 1480 字节处）、长 516。Wireshark 会自动重组并在列表显示重组后的完整报文（帧注释注明"重组自 N 帧"）。看到大量分片，通常指向路径 MTU 配置不一致——隧道叠加是最常见肇因。
综合演练：一帧未知流量的手工解剖
脱离工具辅助，把一帧"完全陌生"的流量按本节方法手工读一遍（十六进制节选）：
ff ff ff ff ff ff 00 1a 2b 3c 4d 5e 08 06 00 01 08 00 06 04 00 01 00 1a 2b 3c 4d 5e c0 a8 1f 0e 00 00 00 00 00 00 c0 a8 1f 01
逐段解读：目的 MAC 全 1 广播（交换机要泛洪的信号）；源 MAC 00:1a:2b:3c:4d:5e；类型 0806——ARP 案宗。ARP 头接着读：硬件类型 1（以太网）、协议类型 0800（IPv4）、硬件长 6、协议长 4、操作码 01（请求）、发送方 MAC 与 IP（c0a81f0e = 192.168.31.14）、目标 MAC 全零、目标 IP c0a81f01 = 192.168.31.1——一台主机在广播问网关的 MAC 地址。对照解析器验证：
$ tshark -r arp.pcapng -c 1 1 0.000000 Broadcast ARP 60 Who has 192.168.31.1? Tell 192.168.31.14
手工读出的每个字节都与解析结论吻合。这个演练的价值不在"替代工具"，而在建立字节与字段的直觉——当解析器失灵（私有协议、损坏文件）时，这份直觉就是你唯一的解剖刀。练法也简单：每天任选一帧，遮住解析结果先手工读，再对答案（7.3 节的练习循环正是这么运转的）。
结案要点
- 以太网头 14 字节：目的、来源、类型三段；8100 即 VLAN，标签后移真类型。
- ARP 无认证：操作码 1 问 2 答；免费 ARP 是地址冲突的自检信号，重复 IP 应答是欺骗的现场指纹。
- IP 头先定边界：头长与总长度夹出报文本体，TTL 与协议号是路由与分派的两个钩子。
- 校验和为 0 先想卸载：网卡校验卸载造成的假象远多于真损坏。
- 分片三特征：同标识、偏移递增、MF 收尾；大量分片去查路径 MTU。
外两层拆完，下一节进入传输层——TCP 连接从第一声敲门到最后一次挥手的完整一生。
