8.1 通信与网络系统：深空与移动通信

8.1 通信与网络系统：深空与移动通信

本节摘要：检阅信息论在通信系统中的两极兑现——深空探测的"极低信噪比下慢而稳"与五代移动通信的"高频谱效率贴线作业"；用一段完整的链路预算演算，把容量、功率、带宽的权衡落到可以复算的数字上。

两个极端，同一本账

深空通信与移动通信是容量理论光谱的两端。旅行者二号从海王星附近发回图像时，信号跨越数十亿公里，到达地球的功率比一只手表电池的亿分之一还微弱——工程师的对策不是提速而是极度放慢：符号速率压到每秒几十比特量级、带宽收窄、级联码（里德-所罗门外加卷积码）把差错率按到图像可用的高度。深空链路的哲学是"用速率换可靠"，它验证了容量理论在极低信噪比区间的全部预言——每提高一点信噪比都直接兑换成可用的比特。

五 G 基站则站在另一端：频谱昂贵、用户密集，每赫兹都要榨出更多比特。数据信道用 LDPC 支撑大块高速传输，控制信道用极化码保障短消息的低时延可靠——两大现代码的分工（第 4 章讲过各自禀赋）在标准里各就各位。链路自适应（第 5 章的反馈机制）让每个用户在每个瞬间都工作在"当前容量下方一点点"。移动通信的哲学是"贴线作业"，它验证的是容量理论在高频谱效率区间的预言——编码增益的分贝数直接兑换成覆盖与吞吐。

两极之间的共同纪律只有一条：先算容量，再定方案。链路预算是这门纪律的日常操练。

链路预算：把容量公式用成会计科目

链路预算把"接收信噪比"拆成可管理的科目：发射功率、天线增益、路径损耗、接收增益、噪声底。每项都是工程参数，每项的增减最终都汇入香农-哈特利公式的信噪比。做一遍完整演算。

# 一条卫星遥测链路的预算演算（简化模型）
from math import log2, log10, pi

def db(x):
    return 10 * log10(x)

# --- 已知参数 ---
f      = 12e9          # 下行频率 12 GHz
d      = 38000e3       # 地球静止轨道距离 38000 km
Pt_W   = 10.0          # 发射功率 10 W
Gt_dBi = 30.0          # 发射天线增益
D_r    = 1.8           # 接收天线口径 1.8 m
eta    = 0.6           # 天线效率
T_sys  = 150.0         # 系统噪声温度 150 K
B      = 1e6           # 占用带宽 1 MHz

lam    = 3e8 / f
Pt_dBm = db(Pt_W) + 30                     # W → dBm
Gr_dBi = 10 * log10(eta * (pi * D_r / lam) ** 2)   # 抛物面增益公式
FSPL   = 20 * log10(4 * pi * d / lam)      # 自由空间路径损耗
Pr_dBm = Pt_dBm + Gt_dBi + Gr_dBi - FSPL   # 接收功率

N_dBm  = -228.6 + db(T_sys) + db(B) + 30   # 热噪声底（-228.6 dBW/Hz/K 为玻尔兹曼常数）
snr_db = Pr_dBm - N_dBm
C      = B * log2(1 + 10 ** (snr_db / 10)) # 香农容量

print(f"发射功率     {Pt_dBm:6.1f} dBm")
print(f"发射增益     {Gt_dBi:6.1f} dBi")
print(f"接收天线增益 {Gr_dBi:6.1f} dBi（口径 {D_r} m）")
print(f"路径损耗     {FSPL:6.1f} dB（{d/1e3:.0f} km @ {f/1e9:.0f} GHz）")
print(f"接收功率     {Pr_dBm:6.1f} dBm")
print(f"噪声底       {N_dBm:6.1f} dBm（带宽 {B/1e6:.0f} MHz, 噪温 {T_sys:.0f} K）")
print(f"信噪比       {snr_db:6.1f} dB")
print(f"香农容量     {C/1e6:6.2f} Mbit/s（理论上限）")  # → 8.67
# 输出:
# 发射功率       40.0 dBm
# 发射增益       30.0 dBi
# 接收天线增益    44.9 dBi（口径 1.8 m）
# 路径损耗      205.6 dB（38000 km @ 12 GHz）
# 接收功率      -90.7 dBm
# 噪声底       -116.8 dBm（带宽 1 MHz, 噪温 150 K）
# 信噪比         26.1 dB
# 香农容量       8.67 Mbit/s（理论上限）
​

这张预算表是通信工程师的周报素材，值得逐行读。路径损耗二百零六分贝是最大的减项——距离与频率决定了它，工程上无解，只能靠两端的天线增益对冲。噪声底由带宽与噪声温度决定：带宽翻倍，容量上限翻倍，但噪声底也抬高三分贝，信噪比同步下降——香农公式早就把这笔账算平了：加带宽的线性收益与噪声的对数惩罚恰好相抵后再让带宽净胜。信噪比二十六分贝对应的理论容量约每赫兹八点七比特；实际系统的调制编码方案能做到六到七比特每赫兹，剩下的差距来自实现损耗、信道估计误差与编码余量——差距的分贝数就是"还有多少工程空间"的刻度。

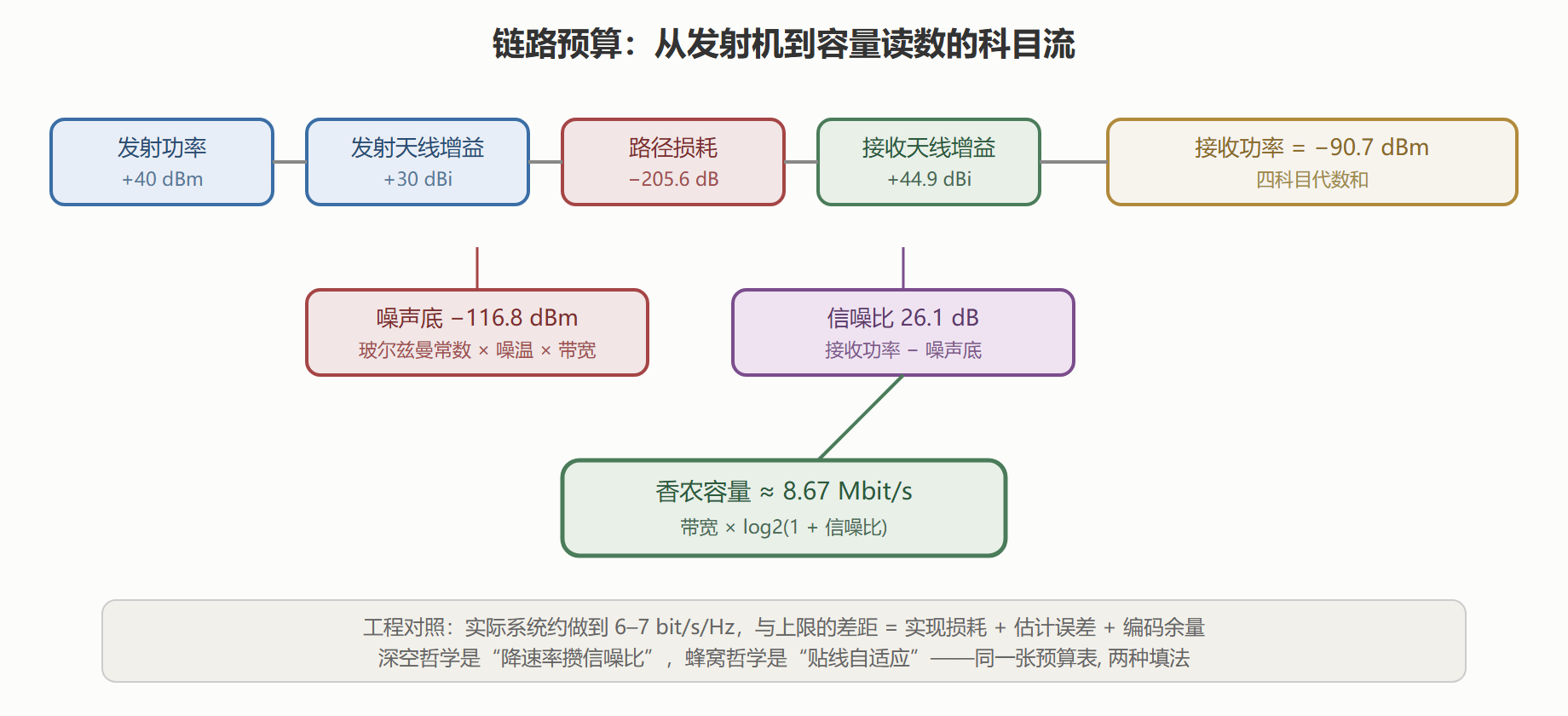

链路预算的科目流

网络侧的兑现：从链路到系统

单条链路的容量读数往上叠，就是网络的容量规划。蜂窝系统的频率复用本质上是"把总带宽切成小块分别用"，第 6 章的多址容量区域则说明非正交方案能在边界上多摘几个点——五 G 时代的非正交多址研究正是这个方向的工程化。中继与协作通信把第 6 章的半开垦地做成产品特性（设备间直连、机会中继）。网络信息论的未解难题与工程的大胆近似在这里长期共存——标准组织常常在理论定论之前就用工程版本落地，再用实测反哺理论，这是通信产业独特的研究范式。

另一条值得单独一提的线：跨层的年龄感知设计。远程控制与车联网场景里，第 7 章的信息年龄已经开始进入标准讨论的议程——从"传得快"到"传得鲜"，网络优化的目标函数正在扩容。信息论从链路容量起家，如今在网络的每个层间接口上都留下了刻度。

两极现场的工艺细节

深空一侧还有几个值得记录的工程细节。深空链路的多普勒与传播时延（单程几十分钟）使重传协议形同虚设——一切可靠性必须前向装进码里，这解释了深空标准偏爱级联长码而非混合重传。多普勒补偿本身是一场频率追踪战，地面站用轨道预报预置补偿曲线——从信息论视角看，这是在"把时变信道的非平稳性先消掉，让容量计算回到平稳模型"。旅行者之后的深空任务逐步换装 turbo 码与新式级联方案，同一个"慢而稳"哲学下的工艺升级。

蜂窝一侧的链路自适应参数表值得展开一句。基站的调度器每毫秒级拿到用户信道质量指示，在"调制阶数乘码率"的组合表里挑一档——从正交相移键控加低码率（鲁棒档）到高阶正交幅度调制加高码率（激进档）。挑档算法的实质是在第 4 章的容量-信噪比曲线上做离散化取点：每档对应曲线的一段，档位边界划在容量跳变陡的地方。五 G 引入的"码块组级重传"与"时隙级自适应"把这张表越调越细——理论与工程之间的缝隙被一毫秒一毫秒地填掉。

本节要点回顾

• 两极验证同一理论：深空"降速率攒信噪比"压低信噪比区间的容量曲线，五 G"贴线自适应"压高频谱效率区间；
• 链路预算是容量公式的会计化：功率、增益、路径损耗、噪声底逐项记账，代数和汇入信噪比，再进香农公式；
• 演算样例：十二吉赫静止轨道遥测链路，接收功率负九十点七分贝毫瓦，信噪比二十六分贝，理论上限约八点七兆比特每秒；
• 实际与理论的差距（六到七比特每赫兹）有明确科目：实现损耗、估计误差、编码余量——差距即工程空间；
• 网络层兑现：多址区域、中继协作、年龄感知调度，理论灰区与工程落地长期互相喂养。

通信场看完，下一节转入存储场：压缩工具与纠错栈如何在介质上兑现熵界与容量。
