5.8 编译与映射：资源约束下的放置问题

5.8 编译与映射：资源约束下的放置问题

本节摘要：映射是把一张网络图塞进一颗芯 tiled 结构的约束求解：每个核的神经元容量有限、突触存储有限、路由表条目有限，还要让通信就近。本节拆解四步流程——切分、放置、路由、时序验证——并用一笔核数与拥塞的估算说明为什么"剪枝先于映射"。

5.7 的五步通道里，第三步编译映射是技术含量最高的一步，值得单独一节。它解决的问题是：给定网络图（神经元为点、突触为边）和芯片资源模型（核容量、存储上限、互连拓扑），求一个分配方案，让所有约束满足且通信开销最小。这本质上是一个带多个容量约束的图划分问题——NP 难，工程上靠启发式。

四步流程：切分、放置、路由、验证

第一步切分：把神经元分组装核。贪心策略按连接密度聚类——联系紧密的神经元进同一核，因为核内通信免费、核间通信要过路由。切分的质量指标是"切边数"：跨核突触越少，后面路由压力越小。这一步最有效的先手棋仍然是剪枝：把网络稀疏到百分之几的连接率（3.3 节生物连接率的量级），切分器的工作难度立刻降一个量级。

第二步放置：把核摆到芯片网格的物理位置上，目标是高通信量的核对彼此靠近。常用层次化方法或模拟退火；对流水线型的前馈网络，按层分带放置（第 0 层靠输入边缘，逐层向输出方向铺开）通常就是不错的初解。

第三步路由：为每条跨核突触生成路由表条目。mesh 拓扑下按最短路径走，但共享链路的流量叠加会拥塞——一条被几百个连接共用的链路，每帧要转发几十万个脉冲包，成为瓶颈。工程对策是负载感知路由：把热门链路分流到平行路径，宁可绕远也要摊平流量。TrueNorth 的架构里路由表深度是硬性资源，Loihi 的可编程路由同样有表项上限——路由失败的网络，要么重新切分，要么降扇出。

第四步时序验证：映射不是放完就结束，还要检查脉冲在多跳链路上的累积延迟是否破坏网络语义。多数架构用"时间步同步"吸收这种延迟（所有脉冲在一个时间步窗口内到达都算同步），但窗口收紧的低延迟应用要单独核算最坏路径跳数。

# 切分质量估算：切边数与路由拥塞的账
def estimate_mapping(n_neurons_total, conn_density, fanout_mean,
                     core_neuron_cap=8192):
    n_cores = -(-n_neurons_total // core_neuron_cap)             # 需要的核数
    total_edges = n_neurons_total * conn_density * n_neurons_total
    edge_cut_ratio = 1.0 / (n_cores ** 0.5)                      # 网格切分经验估计
    cut_edges = total_edges * edge_cut_ratio
    # 每条切边产生一个跨核包路径；平均跳数按网格边长估计
    avg_hops = 2 * (n_cores ** 0.5) / 3
    routed_packets_per_step = cut_edges * fanout_mean * avg_hops / n_cores
    print(f"核数 {n_cores}, 总边 {total_edges:.2e}, 切边 {cut_edges:.2e}")
    print(f"每时间步每核平均转发包数: {routed_packets_per_step:.0f}")
    return routed_packets_per_step

# 10 万神经元、密度 1%、平均扇出 8 的网络
estimate_mapping(100_000, 0.01, 8)
# 输出显示：核间转发量随核数超线性增长——网络越大，路由越是第一瓶颈
# 对策排序：先剪枝降 conn_density，再扇出共享（轴突式广播），最后才换更大芯片
​

这段估算透露一个工程规律：核间路由压力的增长快于网络规模本身，所以"芯片越大越好"的直觉在稀疏脉冲系统里经常失灵——规划系统的可用规模上限时，路由吞吐比神经元容量更早触顶。

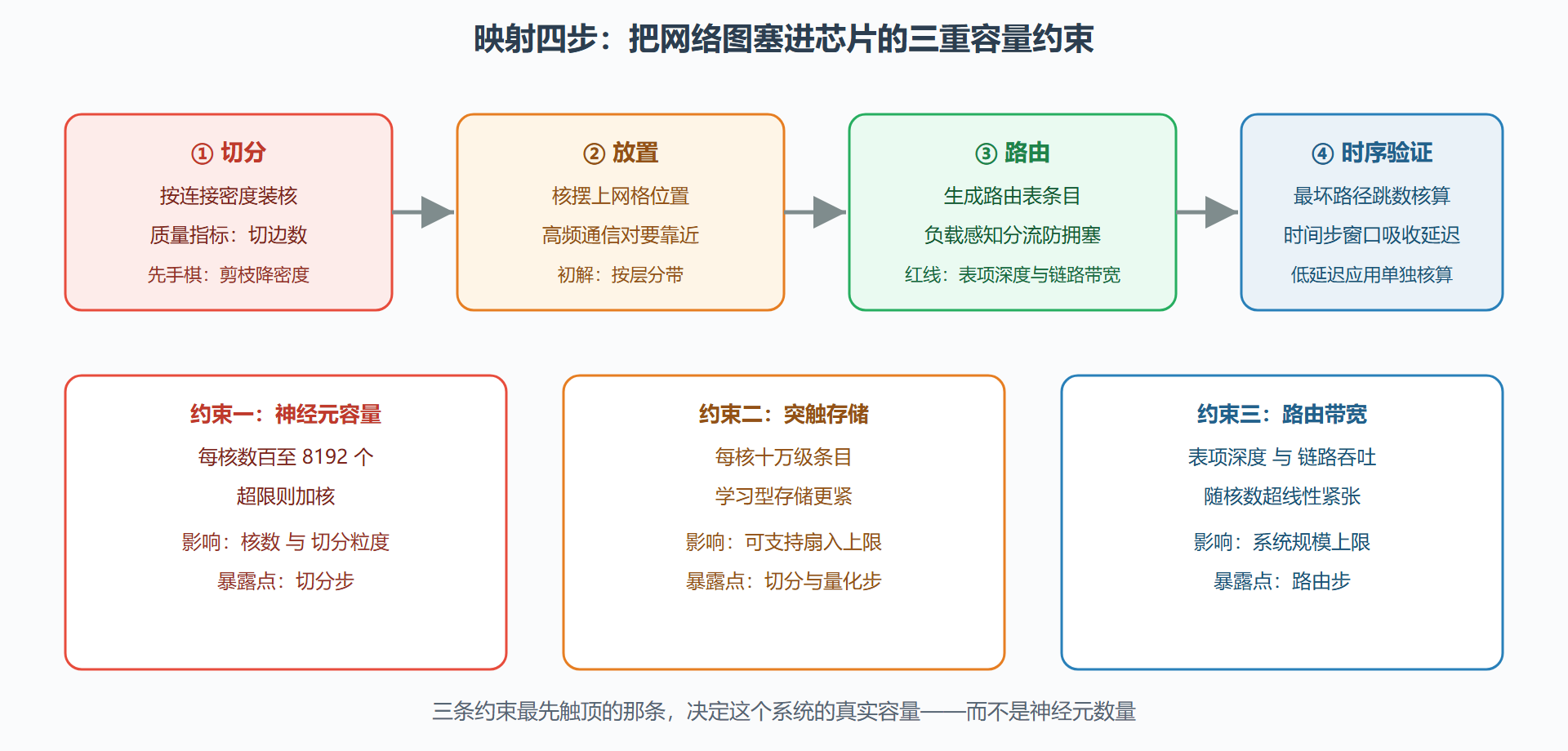

图：映射四步流程与资源约束对照

从映射视角回看算法选择

站在映射的角度回看第 4 章会发现新的取舍维度：替代梯度训练出的网络结构是"给 GPU 顺手"的（密集卷积、大扇出），映射到稀疏架构前必须剪枝重组；而 STDP 网络天然稀疏、扇出温和，映射几乎无损。这解释了一个此前没点破的现象：片上学习路线的论文里网络都很小，不只是训练难，映射友好同样是原因。算法与映射的联合设计（训练时就把核容量当正则项）是这个方向的活跃研究点，也值得你在冷启动时留意（第 8 章）。

映射工具的输出报告有一套通用的"健康体检项"，部署前逐项过一遍能拦住大部分事故。第一项，核占用热图：理想状态是占用均匀，出现"满核与空核相邻"说明切分器被连接结构逼进了角落，通常意味着网络局部过密，需要局部剪枝。第二项，路由表饱和度：任何一条链路超过七成容量就要警惕突发事件的拥塞丢包。第三项，最坏路径跳数：决定脉冲穿越全网的延迟上界，闭环系统的预算要按这个数留。第四项，切边统计：切边数异常偏高的网络意味着连接结构没有空间局部性，回到算法侧重新设计比在映射侧硬解更划算。第五项，量化残差：权重映射到硬件刻度后的误差直方图，长尾的那几个权重往往对应关键的分类边界。

这套体检的价值在于"免费"——映射工具跑完这些统计几乎零成本，而跳过它直接上板，同类问题要等数小时的上板调试才暴露。把体检清单做成 CI 脚本的一部分，是团队从"能部署"走向"工程化部署"的标志。

映射问题的另一面是"映射友好"的网络设计——与其事后解难题，不如在算法侧就长成好映射的样子。四条设计守则：连接尽量空间局部（卷积式结构天然友好，全连接尽量靠后放小层）；扇出有上限意识（超过路由表深度的大扇出要在算法侧用广播树显式组织）；稀疏度目标前置（训练时加幅度衰减或发放率正则，让剪枝后精度损失可控）；按核容量分层（让每层神经元数是核容量的整数倍附近，切分器不拆层）。守则的共同精神是：把映射从"编译时的求解问题"变成"训练时的结构属性"——这与第 4 章讲的联合设计是同一件事的两个侧面。

映射是把"网络"翻译成"占用"的编译过程：三条容量约束互相牵制，最先触顶的那条决定真实容量。工程师的顺序应该是剪枝、估核、算路由，最后才谈芯片型号。

至此第 5 章的硬件与工具链完整闭环。第 6 章转入问题链的下一环：当传感器本身开始发脉冲，感知与计算的边界会怎样消融。
