7.2 LLVM IR 的三种形态

7.2 LLVM IR 的三种形态

本节摘要：同一份 IR 以三种形态存在：文本 IR（人类可读，.ll）、位码（紧凑二进制，.bc）、内存中的 IR 对象（pass 操作的实体）。三者语义等价、可互相转换，但服务对象迥异——文本形态给人读与调试，位码给存储与传输（LTO 的载体），内存形态给 pass 改写。本节讲三种形态的转换工具链、位码为什么比文本小一个量级、内存 IR 的句柄体系（Value/User/Use 三角），以及"信息只在内存形态存在"带来的可重现性话题。读完你应当能按场景选对形态与转换命令，并解释 LTO 为什么必须依赖位码。

7.1 读的是文本形态的 IR——那是给人看的化妆。同一份函数在磁盘上还有一张二进制的脸，在内存里还有一副骨骼。三种形态一张图看完：

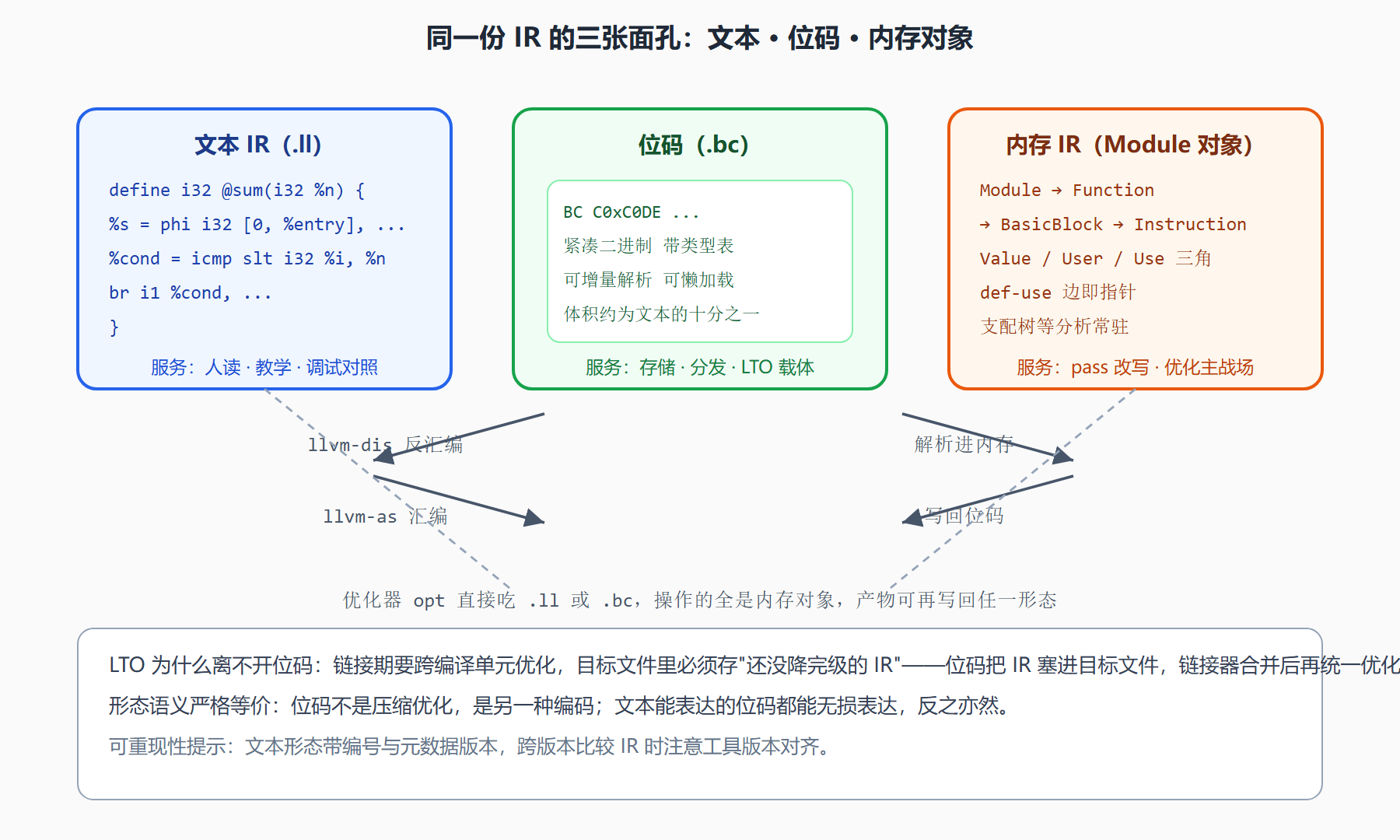

图：LLVM IR 的三种形态与转换工具

一、文本形态：给人看的 SSA

文本 IR 的设计目标是"可读、可写、可 diff"。7.1 那段 @sum 就是它。三个对读者最友好的设计：显式块标签（entry:、exit:——CFG 的形状直接印在文本上）、每个值带类型（不用猜宽度）、无限 % 名字（SSA 的版本化扑面而来）。阅读技巧在 7.1 已经给过：找 phi 即找汇合点，找回跳 br 即找循环。

文本形态也是调试优化的工作台：改写前后各 dump 一份，逐块对照"哪个 pass 动了哪条指令"——7.4 的完整实例全程用这个手法。代价是冗长：同一段代码，文本形态的体积通常是位码的十倍上下，且解析慢——所以它不适合作为存储与分发格式。

二、位码：给机器存的 IR

位码（bitcode）把 IR 编码成紧凑二进制：类型表去重、指令按操作码变长编码、频繁模式走捷径表。两个工程特性让它成为 LTO 的唯一选择。其一体积：分发与增量构建的成本大幅下降。其二懒加载/增量解析：链接器可以只解析函数清单（符号表）、把函数体留到位码里，谁被优化真正需要才解析谁——全程序优化时，几十万函数里真正进入优化管线的只是一小部分，懒加载直接砍掉解析时间。

位码还有一个战略后果：它是"未降级的程序"的存储形态。目标文件里的机器码只能给一种 CPU 用，位码里的 IR 还保有全部高级语义——同一份位码可以等 LTO 时按目标机型优化，这正是"应用商店按设备重编译"类玩法的技术基础。

三、内存形态：pass 的战场

优化运行时，IR 是一堆互相指着的 C++ 对象：Module 持有 Function，函数持有块，块持有指令。三个基础角色构成三角：Value（一切"有值的东西"，指令、常量、参数都是）、User（使用别的值的东西——几乎所有指令）、Use（一条具体的"使用"边）。指令想知道"我被谁用了"（def-use 链，3.2 的第二项红利）沿着 Use 链表一步到位；pass 删除指令前的"replaceAllUsesWith"就是在这张三角网上换线。

内存形态里还常驻着分析结果对象：支配树、循环树（4.3/4.4 的产物）、别名分析（4.5）——它们由 pass 管理器（7.5）按需构造、缓存、失效。换句话说：优化时编译器内存里同时存在"表示"（IR 对象）与"事实"（分析对象）两个世界，pass 的工作就是在事实的背书下改写表示。

⚠️ 实操提醒：三种形态的转换命令要对号——文本到位码用汇编工具，位码到文本用反汇编工具；优化器两者都吃。混淆命令是初学者第一坑，记住方向即可：向文本走是"反汇编"（给机器的给人看）。

本节要点回顾：

• 三种形态一个语义：文本给人、位码给存储、内存给 pass；
• 转换双向：汇编/反汇编一对命令，优化器两种磁盘形态都吃；
• 位码两大特性：紧凑（约十分之一）+ 增量解析（LTO 只解析真正需要的函数）；
• 内存三角：Value/User/Use，def-use 链是 3.2 红利在实现层的形状；
• 分析与表示并存：内存里常驻支配树、循环树、别名结论，pass 在事实背书下改写。

形态看清了，接下来看谁在改写它们：两 KB 级的 pass 清单怎么分类、各自值几个百分点的加速。

变式演练与追问

演练：一次转换全流程。把 7.1 的 @sum 走一遍三形态：先由前端产出文本形态（.ll，人可读，用于阅读 SSA）；再"汇编"成位码（.bc，体积骤减，这一步同时是发布给 LTO 的形态）；链接期优化工具把位码解析进内存（第三个形态），跑完优化管线后写回位码或直接进入后端生成机器码。三个形态各出场一次，各司其职——这个流程里没有任何一步是"为了走流程"，每步转换都对应一个真实的消费场景。

问：文本形态会丢信息吗？ 语义上不会——三种形态严格等价，文本能表达的一切位码都能无损表达。会变的是"外观"：数值常量的进制、临时名字的编号在往返转换中可能重排。所以"diff 两份 IR 判断 pass 做了什么"时，要么用同一工具的同一版本产出，要么用专门的比较工具忽略编号差异，否则 diff 里一半是噪音。

问：为什么不用统一的"既可读又紧凑"格式？ 因为两个目标在根本上打架：可读性要求全量展开每个细节（类型、名字、结构），紧凑性要求把重复结构编码成表引用与变长整数。一头熊掌一头鱼，工程的选择是干脆做两份——反正语义层只有一份实现，两种格式只是两套编码器，维护成本可控。这是"表示的多形态化"思想又一次胜过"寻找万能格式"。

问：内存形态的对象会被序列化压缩吗？ 不会，内存里就是完整展开的对象图，为的是 pass 改写时的零解析开销。代价是内存占用大——大型程序的优化进程动辄几个 GB，其中大部分是 IR 对象与分析结果的常驻。这也解释了链接期全程序优化为什么吃内存：把全部编译单元的 IR 同时请进内存，就是用内存换全局视野。

一个收尾的观察：三种形态对应三种"读者"——人、存储系统、pass——而编译器工程里"为不同读者定制同一语义的不同表示"是个反复出现的主题。位码的紧凑、文本的直白、内存的灵活，没有一种形态试图讨好所有人。当你设计自己的工具链（哪怕是简单的配置格式），"一份语义、多种编码、按读者分工"依然是最经得起考验的答案。
