8.2 典型 MLIR 方言应用

8.2 典型 MLIR 方言应用

本节摘要：本节沿"矩阵乘的三级降级链"读三段真实风格的 MLIR：linalg（结构化张量层——表达"做什么"）、vector（SIMD 层——表达"怎么并行"）、llvm 方言（标量层——表达"最后落地"），每一级标注它与本册哪一节的概念接轨。顺带看两个常见方言的功能定位：memref 承接缓冲区，func/cf 承接传统函数与控制流。读完你应当能独立读懂 MLIR 测试用例级别的代码，并对"AI 编译栈为什么纷纷长在 MLIR 上"给出四个技术理由。

8.1 把四件套讲成规范，本节把它用成阅读理解。材料是同一次矩阵乘在降级链三个站点上的形态——读它的过程，就是看语义如何"受控坍缩"。

一、第一站：linalg 方言——"做什么"的层

张量层的矩阵乘只有一行（8.1 已见），关键在它的结构化性质：

linalg.matmul ins(%A, %B : tensor<MxKxf32>, tensor<KxNxf32>)
              outs(%C : tensor<MxNxf32>) -> tensor<MxNxf32>
​

linalg 方言的每个操作都自带"迭代空间描述"：哪个维度是行、哪个是列、哪个是规约维，类型系统里写得明明白白。这意味着 5.2 的分块决策不再靠启发式猜——tiling pass 直接读形状，按目标缓存大小选块尺寸，在张量层完成分块变换（循环树的 MLIR 版）。融合（fusions）也在此层决策：相邻的 matmul 与逐元素加法可以合并成一个 linalg 泛化操作，避免中间张量落内存。这些变换全部发生在"矩阵乘还是矩阵乘"的世界里——8.1 说的"每一级保住该级的优化机会"，第一站的兑现。

二、第二站：vector 方言——"怎么并行"的层

降一级，张量变成缓冲区（memref），计算切成向量块：

// 张量先物化为缓冲区（tensor → memref 的降级，引入显式内存）
%c0  = arith.constant 0 : index
%tile = vector.transfer_read %A[%c0, %c0], %pad
        {in_bounds = [true, true]} :
        memref<1024x1024xf32>, vector<8x16xf32>
// 向量级的规约乘加：SIMD 通道并行完成 8x16 小块的乘累加
%acc  = vector.contract {
        indexing_maps = [map_row, map_col, map_out],
        iterator_types = ["parallel", "parallel", "reduction"]
        } %va, %vb, %vc : vector<8x16xf32>, ...
​

两处值得停留。vector.transfer_read 是"带语义的访存"——边界处理、越界填充都写在操作语义里，后端据此生成掩码或安全循环（对比 7.1 的裸 getelementptr，语义密度高了两个级别）。vector.contract 是规约乘加，其 indexing_maps 与 iterator_types 属性（8.1 四件套里 attribute 的用武之地）精确描述"哪些维并行、哪一维规约"——5.2 里"向量化要认出无迭代间依赖"的侦探工作，在这里变成了类型与属性上的直接事实。把 8 路向量铺到具体目标（AVX/SVE），是这个方言的降级 pass 的事。

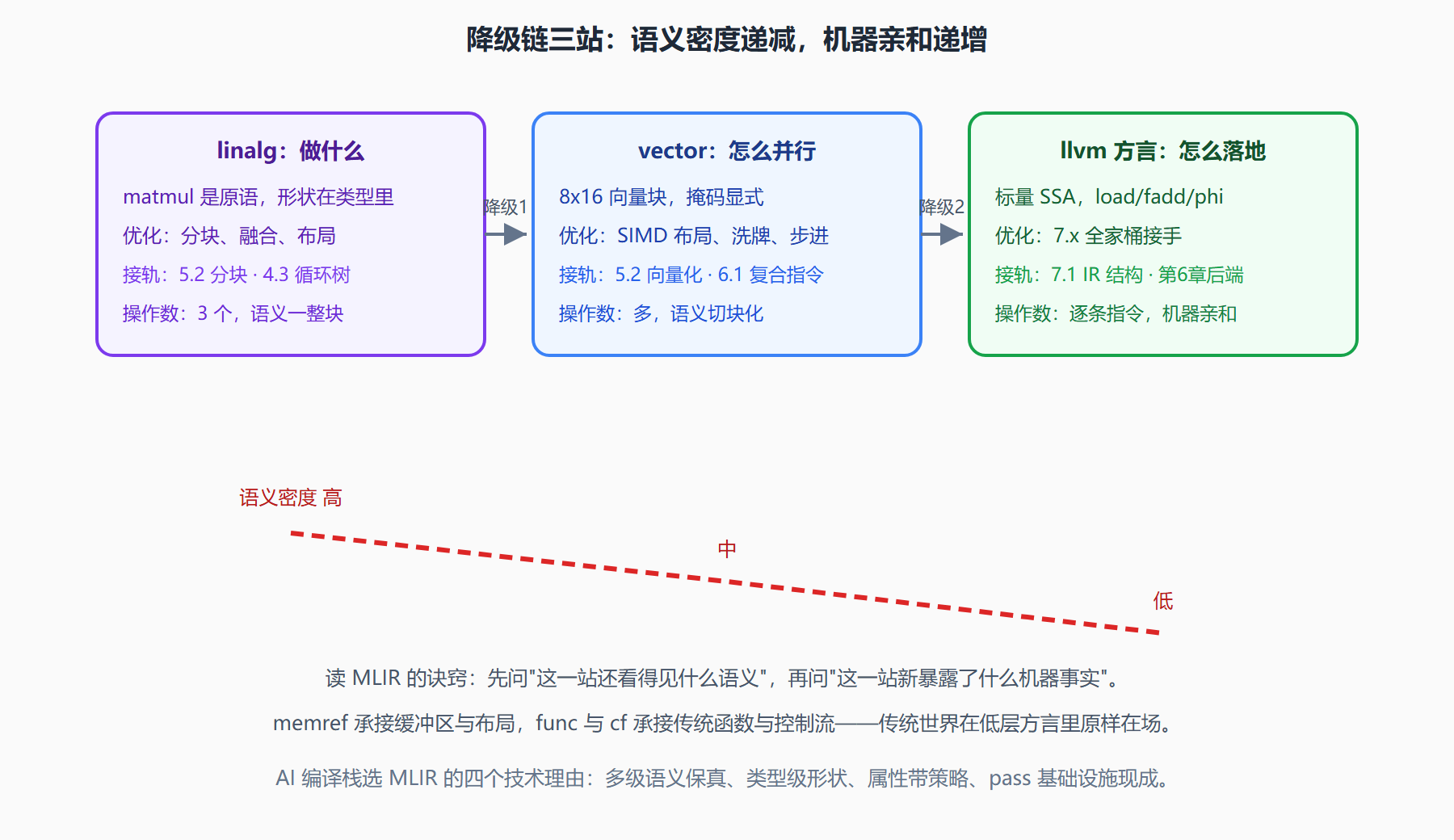

图：三站连读——同一计算的语义密度递减曲线

三、第三站：llvm 方言与传统世界的会合

再降一级，向量拆成标量，形式回归 7.1：

%v0 = llvm.load %ptrA {alignment = 4 : i64} : !llvm.ptr -> vector<8xf32>
%s0 = llvm.fadd %v0, %v1 : vector<8xf32>
// 最终由翻译 pass 换成 LLVM IR 的 load/fadd，交给第6章后端：
// 指令选择、图着色、指令调度接管——全册闭环。
​

控制流方面，func 方言给出函数，cf 方言给出分支与循环（br、cf.cond_br），语义与 3.1 的 CFG 完全一致；标量 SSA、支配树、数据流分析在 llvm 方言层全部无缝可用。传统编译器的全部遗产没有丢——它们被安放在降级塔的底部两层，而塔的新增楼层（张量、向量）负责承接单级 IR 接不住的高语义。

四、应用版图与选型思考

方言生态里有几类典型玩家。AI 编译栈（各训练/推理框架的下层）主要消费 linalg → vector → llvm 这条主链，分块与融合策略直接决定模型吞吐；领域加速器厂商为自研硬件造专属方言（描述其指令系统的操作与类型），复用 MLIR 全套基础设施，把"为芯片写编译器"的成本从"写一个编译器"降到"写一套降级规则"；传统语言前端也有试验性的方言用于表达并行语义。反过来也有清醒的声音值得听：方言不是越多越好——每多一个方言，调试工具链、文档、团队心智都多一份负担。选型判断与前两章一脉相承：为"语义与机器之间落差的跨度"垫层，落差小就别多垫。

💡 关键直觉：读任何 MLIR 片段，问三个问题——这个操作属于哪个方言（抽象档位）、它的类型里藏着什么形状信息、它的属性里写了什么策略。三问答完，这段代码在降级塔上的位置与去向就已清楚——这就是统一抽象给读者的导航能力。

本节要点回顾：

• linalg 层：矩阵乘是原语，形状在类型里，分块与融合在此决策；
• vector 层：带语义的访存与规约乘加，"无依赖可向量化"从侦探题变成属性事实；
• llvm 层：标量 SSA 与 cf 控制流，与第3、6、7章无缝会师；
• 生态三玩家：AI 编译栈、加速器厂商、语言前端，共用一套 pass 基础设施；
• 选型守则：语义与机器的落差决定要不要垫层，落差小不多垫。

全册到此收束。回望：从"为什么需要中间表示"的算术账出发，经词法语法立骨架、语义符号表定含义、三地址码与 SSA 定表示、数据流控制流定分析、优化与后端定落地，最后在 MLIR 看到 IR 范式本身的进化——每一章都是下一章的地基，这正是当初那张知识地图许诺过的路线。
