4.1 符号化、注记与专题图变量
4.1 符号化、注记与专题图变量
本节摘要：符号化是把数据翻译成视觉语言的工序，核心法则是"视觉变量与数据类型匹配"——类别数据用色相，定量数据用亮度与尺寸，顺序数据用渐变。本节讲匹配法则、MapGIS 专题图配置与注记避让，让分析结果"说得清"。
学习目标
阅读完本节，你应当能够：
- 说出色相、亮度、尺寸、形状四种视觉变量各自匹配的数据类型
- 区分唯一值、分级、比例符号、统计图表四种专题制图方法的适用条件
- 为一份给定数据选择正确的分级方式与断点方案
- 配置注记的放置规则与避让优先级，解决密集区压盖
- 建立可复用的符号库，避免每张图从零配色
匹配法则：数据类型决定视觉变量
制图的第一课不是学菜单，是记住匹配表。类别数据（地类、行政归属、材质）没有大小顺序，必须用色相（红黄蓝绿）区分——红和蓝是"不同"，不是"多少"。定量数据（人口、面积、产值）有数量含义，用亮度或尺寸表达多少——同一色系从浅到深，一眼读出梯度。顺序数据（等级、满意度）介于两者之间，用单色渐变最稳妥。

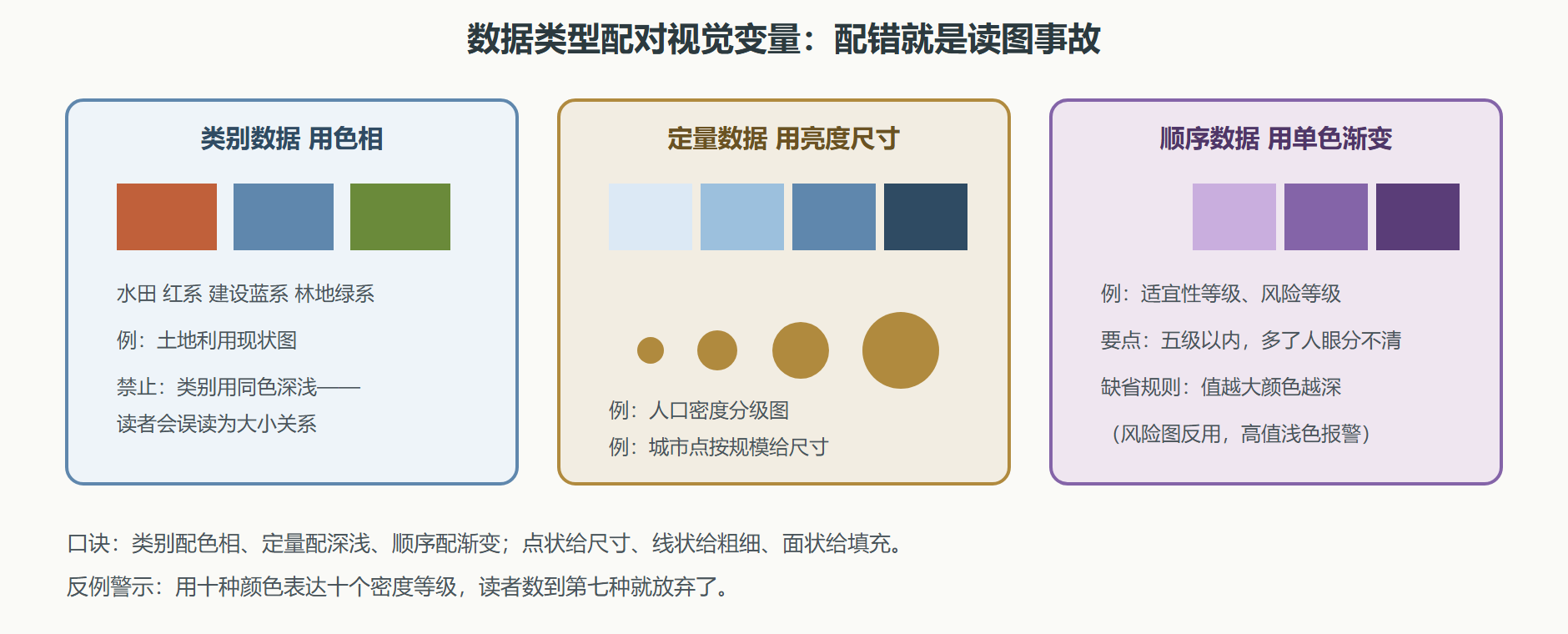

把规律画成对照图：
图：数据类型与视觉变量的匹配法则
四种专题制图方法与断点方案
匹配法则落到操作上是四种专题图方法，数据门槛各不相同：
# 专题图方法选型（按数据形态选） 方法 数据要求 典型图件 唯一值符号化 类别字段（取值少于15种） 土地利用图、行政图 分级符号化 数值字段 人口密度图、坡度图 比例符号化 数值字段（量级差异大） 城市规模图、站点流量图 统计图表符号化 多个数值字段 乡镇产业结构图（柱/饼） # 唯一值超过15种时必须归并：64种地类直接上图等于没有专题
分级符号化的断点选择是被严重低估的技术活。同一份人口密度数据，三种断点方案能讲出三个故事：
# 分级断点三方案对比（某市乡镇人口密度，单位 人每平方公里） 等间距：0-800-1600-2400-3200 结果：87%的乡镇挤在最浅一级，图面一片单色，差异被抹平 分位数：每级乡镇数相同（五级各约4个） 结果：颜色分布均匀好看，但同级乡镇密度可差三倍，有误导嫌疑 自然断点：按数据聚类特征寻优 结果：0-210-520-980-1850，级内差异小、级间差异大，推荐 # 经验：先看直方图再定方案；正态分布用等间距、长尾分布用分位数或自然断点
注记：地图的最后一公里
注记配置的功夫全在"避让"。名称该放要素的哪个位置、和符号压盖了怎么办、密集区先保谁，这些规则提前配好，出图才不用手工拖拽几百个标签：
# 注记配置要点（以乡镇名标注为例） 放置规则： 点要素：优先上方，次选右、左、下 线要素：沿线走向，避免倒置（字头朝北） 面要素：水平放置于要素内部点附近 避让优先级： 一级避让：不得压盖高等级道路与水系 二级避让：重要地物优先保位，次要地物移位或缩小字号 密集区策略：注记抽稀——按重要性排序，放不下的暂隐 字号体系： 省名 14 磅、县名 12 磅、乡镇名 10.5 磅、村名 9 磅，层级一眼可辨 输出示例： 配置后自动标注 312 个注记，压盖冲突 41 处， 其中 29 处自动移位解决、12 处抽稀暂隐、0 处需手工干预
符号库：从一张图到一套图
单张图的符号化做完只是及格，把符号沉淀成库才是专业。符号库的 组织逻辑跟仓库管理一个道理：按行业分库（国土库、水利库、市政库），按要素分类（点状井盖、线状管线、面状地类），每个符号带命名规范与语义注释。库里最值钱的不是图形本身，是每个符号背后"什么业务场景用它"的注释——三年后接手的人不用再猜"这个蓝色虚线是排水还是通信"。
# 符号库建设与维护（团队协作版） 建库 命名：行业前缀 加 要素名 加 变体 如 GT_POINT_井盖-球墨 注释：每符号写一句语义 如 用于2000以后普查的球墨铸铁井盖 版本：库文件进版本管理 改动有记录 维护 新符号先查库再新建 每年清理一次零引用符号 行业规范更新时 如地类编码修订 同步更新对应符号组 产出 新项目套库 直接可用符号覆盖率应到八成 不足两成的库说明分类体系该重构了 # 一个数量感：成熟科室的符号库通常三五百个符号 支撑全域日常出图
配色的可及性检查
配色还有一道容易被忽略的关卡：色觉可及性。红绿色觉障碍人群占男性约百分之五，一张红绿对配的风险图，在这部分读者眼里趋近单色。两个低成本的改进：风险与对等级别除了色相差异，同时叠加亮度差异或纹理差异（斜线填充、点状填充）；发布前用灰度模式预览一遍，灰度下仍能分出层次的配色才是稳的。
专题图配置的实操走查
把前文的法则串成一次完整配置。以"乡镇人口密度分级图"为例，从裸数据到成图九步：打开图层属性进专题制图，选分级符号化；字段选人口密度；分级数定五级；断点方案选自然断点并微调取整；色带选单色渐变（蓝或橙系，别用彩虹）；边框线配浅灰细线让色块连贯；标注开启乡镇名按 4.3 的字号体系；图例标题写"人每平方公里"注明单位；缩放到全县预览，用三米外 readability 检查法收尾。
# 分级图配置走查单（九步两检查） 1 方法 分级符号化 而非唯一值（密度是定量数据） 2 字段 人口密度 非人口总数（面积不同 密度才可比） 3 级数 五级 人眼分辨上限 4 断点 自然断点 起讫值取整到百位 5 色带 单色渐变 深表示密 6 边框 浅灰细线 避免黑边割裂图面 7 标注 乡镇名按层级字号 开避让 8 图例 带单位 断点闭开区间写清 9 预览 三米外检查 缩到一屏检查 # 最容易错的是第2步 用总人口做分级会把大乡镇全部顶到最深一级
⚠️ 常见坑：从别的项目拷来符号配置直接套用，色带里藏着上一个项目的语义——上次的"深红表示高危"变成这次的"深红表示高产"，读图习惯被悄无声息地反转。复用符号库时必须核对每个颜色语义。
💡 关键直觉：符号化是给数据穿衣，衣品的上限是"读者不假思索就读对"。每加一种颜色、一级分层，都要问一句：读者分辨得出差别吗、会读出我想让TA读出的意思吗。
本节要点回顾
- 匹配法则：类别配色相、定量配深浅尺寸、顺序配单色渐变，配错即误导
- 方法选型：唯一值、分级、比例、图表四种方法按数据形态选
- 断点方案：等间距、分位数、自然断点各讲一个故事，先看直方图再定
- 类别归并：超过 15 类必须归并，专题的意义在于聚焦
- 注记体系：放置规则加避让优先级加字号层级，配置一次受益整册图
符号穿上身，下一节把图层装进合规图面，完成成品定型的最后一道工序。
